Ного действия
|
|
|
|

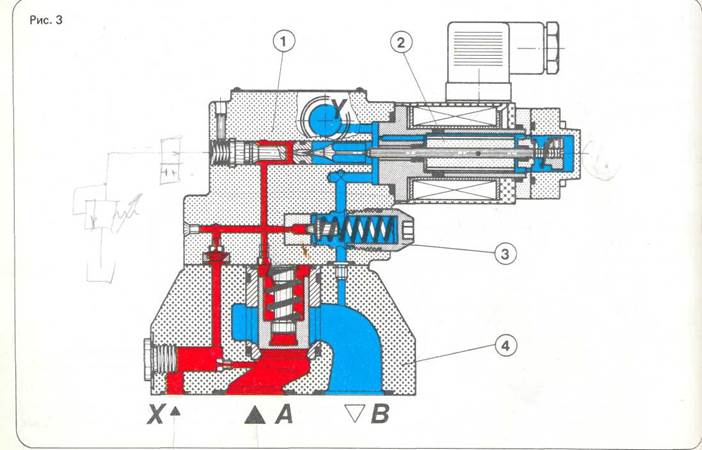

Предохранительный клапан тип DBE с предварительным управлением и блоком предельного давления.
Предохранительный клапан состоит из вспомогательного клапана предварительного управления 1 с магнитом пропорционального действия 2 и основного клапана 4.
При желании в нем может устанавливаться встроенный блок предельного давления 3.
Предохранительный клапан этого типа используется в тех же целях, что и описанный в главе "Напорные клапаны" клапан предохранительный с предварительным управлением тип DB. Он отличается от ограничителя типа DB тем, что вместо пружины здесь применяется магнит пропорционального действия, на который настроен вспомогательный конус предварительного управления.
Регулировка давления в гидросистеме осуществляется с помощью клапана пропорционального действия и зависит от тока. Чем больше входной ток, тем больше сила магнита, тем выше давление.
На рис. 3 изображен блок предельного давления, защищающий гидросистему от забросов давления, напримео,
|
|
|
|
|
|
