Обратные клапаны с гидравлической деблокировкой
|
|
|
|
Запорные клапаны
Запорные клапаны
Принципиальная схема с регулятором потока и указанием направления течения жидкости
|
| Рис. 2 |
 |  |
Разрез выпрямительной плиты, тип Z4S, с указанием направления течения жидкости
|
| Условное обозначение клапана, тип SV |

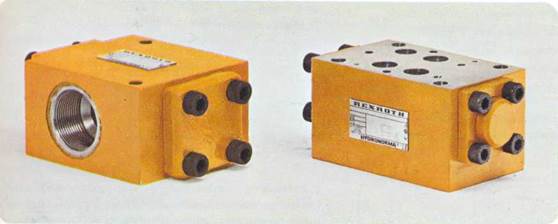

Слева: обратный клапан с гидравлической деблокировкой и резьбовым подключением
Справа: сдвоенный обратный клапан с промежуточной плитой.
В отличие от простых обратных клапанов обратные клапаны с гидравлической деблокировкой могут открываться и в обратном направлении.
Эти клапаны применяются:
- для перекрытия рабочих систем, находящихся под
нагрузкой
- в качестве предохранителей для предотвращения опу
скания груза при поломке трубопровода
- в качестве средства, предотвращающего постепенное
опускание гидравлических зажимов потребителей.
| На рисунке изображен клапан типа SV с конусом предварительного открытия, без присоединения для утечек |
|
|
|
|
|
