Характеристики оросителей вентиляторных градирен
|
|
|
|
Характеристики центробежных вентиляторов ВЦ14-46
| № вентилятора | Мощность двигателя, кВт | Цена, руб. |
| 0.12-0.37 | ||
| 1.1-2.2 | ||
| 2.5 | 0.37-0.75 | |
| 2.2-3.0 | ||
| 4-5.5 | ||
| 3.15 | 0.55-0.75 | |
| 1.1-2.2 | ||
| 1.1-2.2 | ||
| 4-5.5 | ||
| 7.5 | ||
| 4-11 | ||
| 15-18.5 | ||
| 22-30 | ||
| 6.3 | 5.5-7.5 | |
| 11-15 | ||
| 18.5- 22 | ||
| 15- 22 | ||
| 30- 45 | ||
Приложение 6

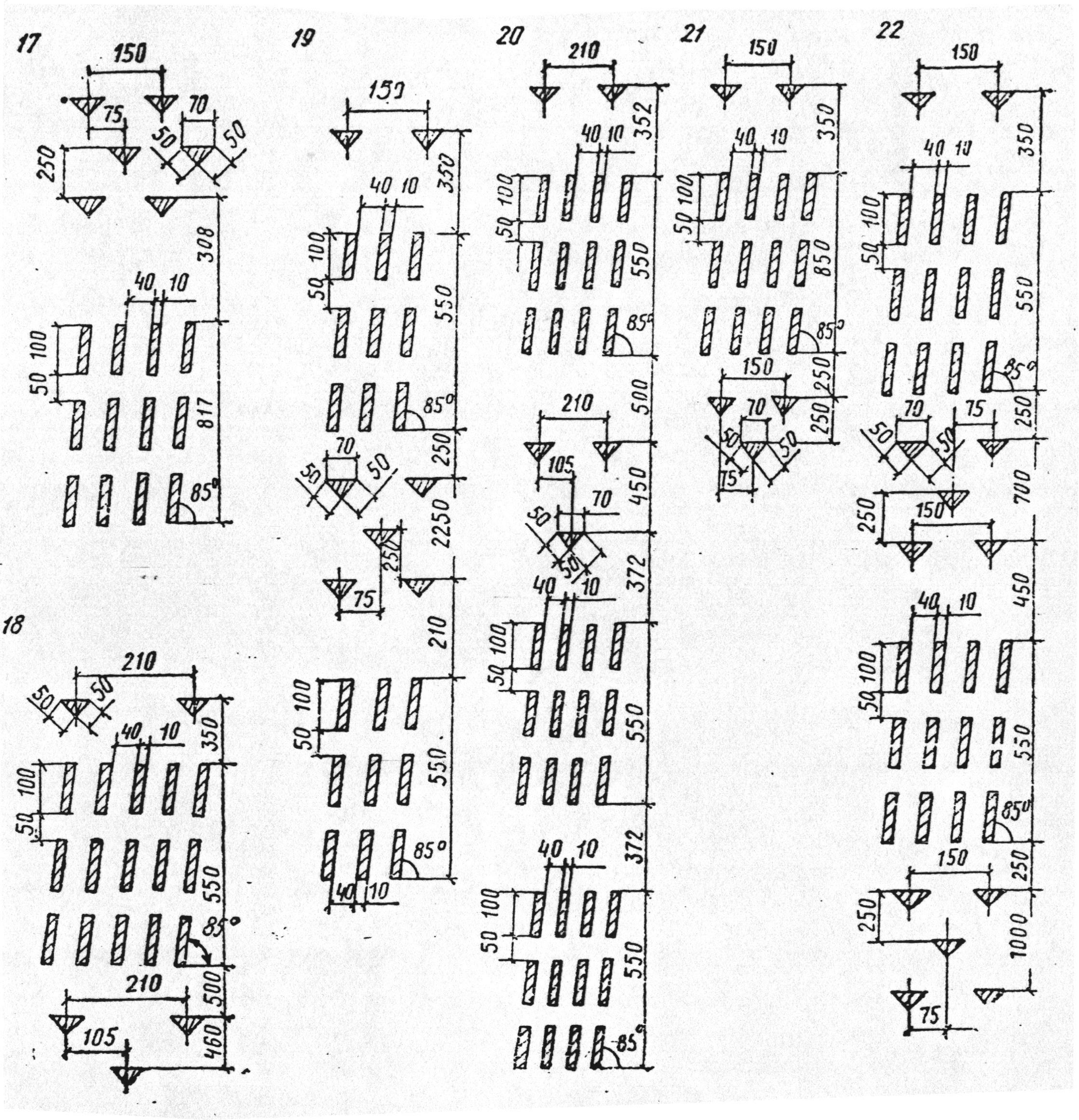

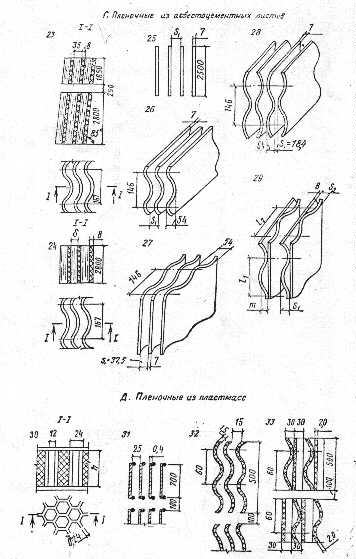

| Тип оросителя | Номер схемы на рис | Высота оросителя hор,,м | А, м-1 | m |
| Капельный – деревянные треугольные бруски: | ||||
| S1 = 152 мм, S2 = 229 мм, S3 = 76 мм | 1,22–2,44 | 0,295 | 0,5 | |
| S1 = S2 = 152 мм, S3 = 76 мм | 1,22–2,44 | 0,308 | 0,5 | |
| S1 = 152 мм, S2 = 305 мм, S3 = 76 мм | 1,22–2,44 | 0,246 | 0,42 | |
| S1 = 114 мм, S2 = 457 мм, S3 = 57 мм | 1,22–2,44 | 0,236 | 0,47 | |
| S1 = 152 мм, S2 = 229 мм, S3 = 76 мм | 1,22–2,44 | 0,275 | 0,49 | |
| Капельно-пленочный. Вариант №: | ||||
| 4,7 | 0,324 | 0,733 | ||
| 3,7 | 0,284 | 0,532 | ||
| 2,7 | 0,286 | 0,571 | ||
| 4,73 | 0,185 | 1,008 | ||
| 4,65 | 0,235 | 0,757 | ||
| 4,16 | 0,135 | 0,847 | ||
| 3,7 | 0,177 | 0,774 | ||
| 5,54 | 0,162 | 0,587 | ||
| 4,62 | 0,171 | 0,547 | ||
| 3,7 | 0,155 | 0,794 | ||
| 2,78 | 0,125 | 0,886 | ||
| Асбестоцементный двухъярусный с наклонными листами ВУ-1 и расстоянием между ними 35 мм (АЦВВ-2-35) | 4,7 | 0,227 | 0,626 | |
| Асбестоцементный одноярусный с вертикальными листами и расстоянием между ними: 15 мм (АЦВВ-1-15) | 2,8 | 0,468 | 0,657 | |
| 25 мм (АЦВВ-1-25) | 2,8 | 0,441 | 0,663 | |
| 35 мм (АЦВВ-1-25) | 2,8 | 0,368 | 0,518 | |
| 45 мм (АЦВВ-1-25) | 2,8 | 0,345 | 0,527 | |
| Плоские асбестоцементные листы в один ярус: S1 = 37,5 мм | 1,22–2,44 | 0,288 | 0,7 | |
| S1 = 31,1 мм | 1,22–2,44 | 0,360 | 0,72 | |
| S1 = 24,8 мм | 1,22–2,44 | 0,393 | 0,76 | |
| S1 = 18,4 мм | 1,22–2,44 | 0,458 | 0,73 | |
| Волнистые асбестоцементные листы в один ярус: S1 = 37,5 мм | 1,22–2,44 | 0,69 | 0,69 | |
| S1 = 24,8 мм | 1,22–2,44 | 0,72 | 0,61 | |
| S1 = 50,1 мм | 1,22–2,44 | 0,59 | 0,68 | |
| S1 = 37,5 мм | 1,22–2,44 | 0,36 | 0,66 | |
| S1 = 18,4 мм | 1,22–2,44 | 0,56 | 0,58 | |
| S1 = 54 мм, l1 = 146 мм S2 = 54 мм, l2 = 146 мм | 1,22–2,44 | 0,61 | 0,73 | |
| S1 = 27 мм, l1 = 146 мм, S2 = 27 мм, l2 = 146 мм. | 1,22–2,44 | 1,01 | 0.8 | |
| S1 = 27 мм, l1 = 146 мм; S2 = 57 мм, l2 = 146 мм. | 1,22–2,44 | 0,678 | 0.79 | |
| S1 = 54 мм, l1 = 146 мм; S2 = 27 мм, l2 = 178 мм. | 1,22–2,44 | 0.814 | 0,79 | |
| Волнистые асбестоцементные листы: S1 = S2 = 60 мм, l1 =l2 = 178 мм. | 1,22–2,44 | 0.534 | 0,71 | |
| S1 = 27 мм, l1 = 73 мм; S2 = 222 мм, l2 = 74,6 мм. | 1,22–2,44 | 0.436 | 0,72 | |
| Пластмассовый сотоблоковый: №1 | 3.27 | 0.334 | 0,599 | |
| №2 | 2.79 | 0.321 | 0,603 | |
| №3 | 1.84 | 0.323 | 0,496 | |
| №4 | 0.96 | 0.483 | 0,184 | |
| Пластмассовый из перфорированных листов (ЦВП-25), δ = 0,4 мм | 3,1 | 0,363 | 0,700 | |
| Пластмассовый из гофрированных листов (ЛПГ-15), δ = 1,5 мм | 2,9 | 0,479 | 0,996 | |
| Пластмассовый из листов высотой волны 30 мм и шагом 60 мм, δ = 2 мм: №1 | 0,411 | 1,131 | ||
| №2 | 0,455 | 0,737 | ||
| №3 | 0,217 | 1,765 |
Приложение 7
Содержание пояснительной записки и контрольные вопросы по курсовой работе
Содержание пояснительной записки:
1.Схемы утилизации тепла удаляемого воздуха с пластинчато- ребристым воздухо-воздушным теплообменником (ПРТО), с промежуточным теплоносителем (СУПТ), схема испарительного охлаждения, процессы изменения состояния воздуха при испарительном охлаждении на h – d диаграмме. Описание работы схем, их расчеты.
2. Эскизы ПРТО с указанием размеров теплообменника, конструкция оребрения пластин; эскизы теплообменных блоков СУПТ из Кск-4, конструкция оребрения трубок, эскиз оросителя градирни.
Контрольные вопросы:
1.
Какие условия работы ПРТО позволяют обеспечить высокую теплотехническую эффективность без увеличения металлоемкости данной системы теплоутилизации?
2. От каких факторов зависит коэффициент эффективности ребра?
3. Какими факторами определяется коэффициент термической эффективности оребренной поверхности Кор?
4. На какие параметры повлияет увеличение глубины l теплообменника ПРТО?
5. Как объяснить отрицательную степень влияния числа Re на коэффициент теплоотдачи в формуле (1.12)?
6. Как изменится коэффициент эффективности ПРТО при увеличении: -ширины теплообменника b, - глубины l при неизменной поверхности теплообмена Fт?
7. Показать на h-d –диаграмме процессы изменения состояния удаляемого и приточного воздуха.
8. На каких параметрах отразится частичное замерзание конденсата в каналах удаляемого воздуха?
9. Какими конструктивными способами можно повысить коэффициент эффективности ПРТО?
10. Какими режимными параметрами способами можно повысить коэффициент эффективности ПРТО?
11. С какой целью в системе теплоутилизации СУПТ:
- устанавливают несколько теплоообменников по фронту?
- предусматривают несколько ходов по промежуточному теплоносителю?
12. Какими преимуществами и недостатками обладает система теплоутилизации СУПТ?
13. Сколько теплообменных трубок в рассчитанной схеме приходится на:
- один поперечный ряд по воздуху,
- один ход по воде,
- на весь теплоообменник?
14. Как изменится режим работы СУПТ при увеличении расхода промежуточного теплоносителя?
15. На какие величины влияет район проектирования системы теплоутилизации?
16. C чем связано понятие приведенного коэффициента теплоотдачи?
17. Как изменится соотношение теплоемкостей потоков воздуха и промежуточного теплоносителя при увеличении количества теплообменников по глубине?
18. Какими факторами определяется аэродинамическое сопротивление калорифера?
19. Какими факторами определяется гидродинамическое сопротивление калорифера?
20. В чем заключается различие контактного термического сопротивления в ПРТО и калориферах КСк?
21. Объясните влияние на число единиц теплопереноса Nhв в отрицательной степени относительного расхода воздуха λ и в положительной-высоты оросителя hор.
22. С чем связано влияние на эффективность градирни характеристики рабочего участка линии равновесия bh,?
23. Какой параметр является предельной температурой охлажденной в градирне воды?
24. На каком основании расчет совместного тепло- и массообмена в градирне выполняется по энтальпийному напору?
25. Скрытая или явная теплота является преобладающей в тепловой нагрузке градирни?
26. В случае равенства каких параметров воздуха и воды охлаждение воды невозможно: tw1 и tв1, d˝w1 и dв1, h˝w1 и hв1?
27. Какие из расходов теплоносителей могут изменяться для увеличения охлаждения воздуха: Gвгр,, Gн,, Gж?
28. В каком случае при повышении температуры наружного воздуха температура охлажденной воды не изменится?
29. Как учитываются особенности конструкции оросителя в расчете эффективности работы градирни?
30. Какая схема движения теплоносителей реализуется в градирне?
Приложение 8
Варианты заданий на курсовую работу
| № | Тип оребр | l3, мм | Город | tу1,0C | Gн= Gу тыс. кг/ч | П,ч | Градирня | |
| Схе-ма | Оросит. | |||||||
| ∆ | Астрахань | 1,5 | ||||||
| ⋃ | Брянск | 2,5 | ||||||
| ⊓ | Воронеж | 4,3 | ||||||
| ‖ | Волгоград | 6,2 | ||||||
| ∆ | Иваново | 8,3 | ||||||
| ⋃ | Казань | 12,6 | ||||||
| ⊓ | Курск | 1,2 | ||||||
| ‖ | Магнитогорск | 2,2 | ||||||
| ∆ | Москва | 3,6 | ||||||
| ⋃ | Мурманск | 5,4 | ||||||
| ⊓ | Н.Новгород | 7,2 | ||||||
| ‖ | С.Петербург | |||||||
| ∆ | Самара | |||||||
| ⋃ | Екатеринбург | |||||||
| ⊓ | Оренбург | |||||||
| ‖ | Пенза | |||||||
| ∆ | Пермь | |||||||
| ⋃ | Петрозаводск | |||||||
| ⊓ | Саратов | |||||||
| ‖ | Рязань | |||||||
| ∆ | Смоленск | 7,5 | ||||||
| ⋃ | Тверь | |||||||
| ⊓ | Тула | 8,5 | ||||||
| ‖ | 10- | Ульяновск | 10,5 | |||||
| ∆ | Уфа | 12,5 | ||||||
| ⋃ | Архангельск | |||||||
| ⊓ | Вятка | |||||||
| ‖ | Н.Тагил | |||||||
| ∆ | Новороссийск | 12,5 | ||||||
| ⋃ | Ростов | |||||||
| ∆ | Челябинск | |||||||
| ⋃ | Барнаул | |||||||
| ⊓ | Владивосток | |||||||
| ‖ | Иркутск | |||||||
| ∆ | Красноярск | |||||||
| ⋃ | Новосибирск | |||||||
| ⊓ | Омск | |||||||
| ‖ | Тюмень | |||||||
| ∆ | Хабаровск | |||||||
| ⋃ | Чита | |||||||
| ⊓ | Пенза | |||||||
| ‖ | Пермь | |||||||
| ∆ | Петрозаводск | |||||||
| ⋃ | Саратов | |||||||
| ⊓ | Рязань |
Условные обозначения:
l3 – расстояние между несущими пластинами,
tу1,0C- начальная температура удаляемого воздуха,
Gн= Gу – расходы наружного и удаляемого воздуха,
п- число часов работы системы в сутки,
тип оребрения:
‖- без оребрения
∆ - треугольное оребрение
∪ -полукруглое оребрение
⊓ -п-образное оребрение
Литература
1. Богословский В.Н., Кокорин О. Я.,Петров Л.В. Кондиционирование воздуха и холодоснабжение. Учебник для вузов, М.,Стройиздат,1985,-367 с.
2. Королева Т.И.,Экономическое обоснование оптимизации теплового режима здания.Учебное пособие для вузов, изд-во ассоциации строительных вузов. М., 2001,-144с.
3. Алексеев В.П., Вайнштейн Г.Е., Герасимов П.В. Расчет и моделирование аппаратов криогенных установок. Л.,Энергоатомиздат,1987,-280 с.
4. Внутренние санитарно- технические устройства.Часть 3.Вентиляция и кондиционирование воздуха.Книга 2., М., Стройиздат, 1992,-416 с.
5. Уонг Х. Основные формулы и данные по теплообмену для инженеров. Пер. с англ./Справочник.М.: Атомиздат 1979,-216 с.
Оглавление
Введение
1. Система утилизации тепла с воздухо-воздушным пластинчато-ребристым рекуперативным теплообменником (СУПРТО)
1.1 Теоретические основы расчета
1.2 Методика расчета ПРТО
1.3 Пример расчета
2. Система утилизации тепла с промежуточным теплоносителем (СУПТ)
2.1 Теоретические основы и расчетные зависимости
2.2 Методика расчета СУПТ
2.3 Пример расчета
|
|
|
|
|
