Применение угольников
|
|
|
|
Угольники
Измерение линейкой
Рисунок 14.2 - Линейка прикладывается к образующей цилиндра без перекосов
Угольник с углом 90° предназначены для разметки и контроля прямых углов деталей, а также для проверки взаимной перпендикулярности отдельных поверхностей деталей, при монтаже оборудования и для проверки инструментов, приборов и при обработке деталей на станках, а также при наладке станков.

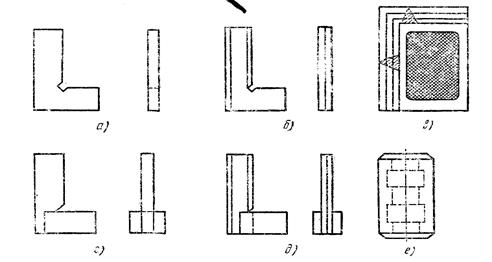

а — плоский, 6 — плоский лекальный, в — цельный лекальный, г — с широким основанием., д — лекальный с широким основанием, е - цилиндрический.
Рисунок 14.3 - Типы угольников
Перед применением угольник рекомендуется проверить сравнением с более точным угольником «на просвет»
а) б)
Рисунок 14.4 - Проверка внутреннего и наружного угла
Проверка наружного и внутреннего углов
Рисунок 14.5 – Рабочие грани угольника должны прилегать полностью к проверяемым поверхностям
Рисунок 14.5 – Рабочие грани угольника должны прилегать полностью к проверяемым поверхностям (другой вариант).
|
|
|
|
|
