Пламенные и электрические

Печи пламенные камерные (рис. 5.2) применяют в кузнечных цехах. По конструктивному исполнению печи могут быть однокамерные и двухкамерные. Загрузку и выгрузку мелких заготовок осуществляют вручную; при массе заготовки 10 кги более печи снабжают средствами внешней механизации, начиная от подвесных на монорельсе клещей и кончая загрузочными машинами и манипуляторами.

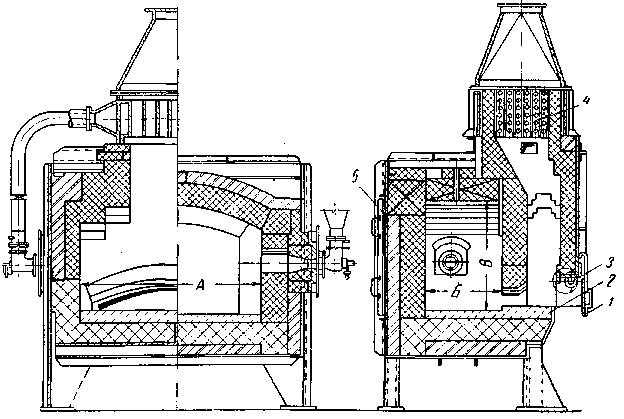

Рис. 5.1. Печь нагревательная камерная щелевая немеханизированная НЩО:

1 – экран; 2 – порог; 3 – завеса; 4 – рекуператор; 5 – ремонтное окно; А, Б,

В – рабочее пространство

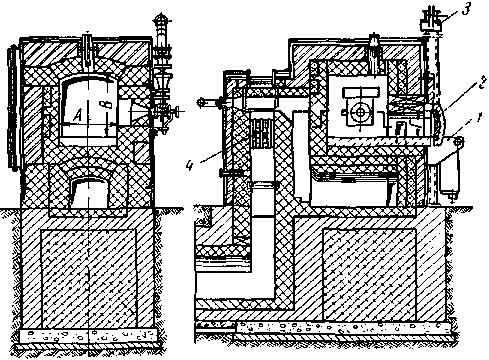

Рис. 5.2 Печь нагревательная камерная со стационарным подом с заслонкой ННО: 1 – стол загрузки; 2 – заслонка рабочего окна; 3 - механизм подъема заслонки; 4 – рекуператор; А, В – рабочее пространство

Печи камерные с выдвежным подом с заслонкой,
