Расчетный метод

Пусть нам требуется минимизировать ФАЛ, заданную выражением (1).

1 этап. Выполняем операции склеивания конституент единицы. Для упорядочения этой процедуры запишем выражение (1) в виде нескольких строк по следующему правилу: первая строка - это исходное уравнение, вторая строка - это вторая конституента и все последующие, третья строка - это третья конституента и все последующие и т.д. Это допустимо, так как в булевой алгебре действует закон тавтологии.

(7)

Производится проверка на склеивание первого члена в каждой строке со всеми остальными в данной строке. В первой строке склеиваются первая и третья конституенты, во второй строке -первая со второй и четвертой, в третьей строке первая конституента с остальными не склеивается, и в последней строке конституенты склеиваются. Поскольку все конституенты участвовали хотя бы в одном склеивании, то в СокрДНФ ни одной конституенты не будет. После этой процедуры получаем следующее выражение:

(8)

Дальнейшее склеивание не может быть выполнено, так как все члены выражения (8) являются изолированными.

2 этап. Необходимо выявить лишние импликанты в выражении (8). Это можно сделать двумя способами. При первом способе развертывают одну импликанту до конституент единицы, а затем смотрят, не поглощаются ли эти конституенты остальными импликантами. Первая импликанта развертывается до суммы

,

причем конституента не поглощается ни одной импликантой, следовательно, импликанта не является лишней. Вторая импликанта развертывается до суммы , причем обе конституенты поглощаются остальными импликантами, следовательно, импликанта лишняя. Продолжим эту процедуру, оставив пока импликанту в выражении (8). Импликанта развертывается до суммы , причем обе конституенты поглощаются остальными импликантами, следовательно, импликанта лишняя. Продолжим, оставив в выражении (8) и эту импликанту. Развертывание последней импликанты дает сумму , в которой конституента не поглощается ни одной импликантой, следовательно, импликанта не является лишней. Выявлены две лишнии импликанты, но это не значит, что обе они могут быть отброшены, так как каждая из них проверялась при вхождении второй в выражение (8). Следовательно, отбросить наверняка можно одну из них, а затем снова произвести проверку возможности отбросить и другую. Если отбросить импликанту , то проверка показывает, что импликанта не будет лишней, а если отбросить , то не будет лишней. Итак, можно отбросить одну из выявленных двух импликант и в результате получаются две ТДНФ одинаковой сложности, содержащих по шесть букв:

(9)

(10)

3 этап. Выражение (9) можно записать в виде

(11)

Оно содержит пять букв и требует три инвертора. Применив закон двойного отрицания и правило де-Моргана, выражение (11) можно преобразовать:

(12)

Последнее выражение содержит пять букв и требует два инвертора.

Аналогично можно упростить и выражение (10):

(13)

Второй способ выявления лишних импликант заключается в следующем. На значение истинности функции влияет только та импликанта, которая сама равна 1. Любая импликанта принимает значение 1 только на одном наборе своих аргументов. Но если именно на этом наборе сумма остальных импликант также обращается в 1, то рассматриваемая импликанта не влияет на значение истинности функции даже в этом единственном случае, то есть является лишней.

Применим это правило к выражению (8). Импликанта принимает значение 1 на наборе , . Подставив этот набор в оставшуюся сумму , получим , что говорит о том, что первая импликанта не является лишней. Импликанта принимает значение 1 на наборе , . Подставив этот набор в сумму , получим , что говорит о том, что импликанта лишняя.

Оставим пока эту импликанту и продолжим анализ других импликант. Импликанта принимает значение 1 на наборе , . Подставив этот набор в сумму , получим , что говорит о том, что импликанта лишняя.

Оставляем и ее и продолжаем процедуру. Импликанта принимает значение 1 на наборе , . Подставив этот набор в сумму , получаем , что говорит о том, что импликанта не является лишней.

Как и в первом случае нельзя отбрасывать обе обнаруженные лишние импликанты, так как каждая из них проверялась при вхождении второй в оставшуюся сумму. Опустим рассмотрение дальнейших процедур, так как они аналогичны процедурам, выполненным первым способом.

Можно сделать вывод, что даже для этого простого примера пришлось выполнять достаточно много однообразных действий, требующих внимания и времени, поэтому расчетный метод минимизации ФАЛ применяется в основном для ФАЛ, зависящих от двух или трех переменных.

ТАБЛИЧНЫЙ МЕТОД

При этом методе два первых этапа выполняются при помощи специальных карт, впервые предложенных Вейтчем [9] и модернизированных карт Карно [10]. Практическое применение получили именно карты Карно, а не диаграммы Вейтча, и хотя с момента опубликования их оригинальных работ прошло 45 лет, до сих пор многие авторы называют карты Карно диаграммами Вейтча.

Поскольку работы [9] и [10] являются библиографическими редкостями, так как их можно найти только в крупнейших библиотеках, приведем цитату из работы [3]: “Матрица Вейтча отличается от матрицы Карно расположением столбцов и строк. В то время как Карно пользуется циклическим порядком следования символов, а именно 00, 01, 11, 10, Вейтч располагает символы в порядке возрастания двоичных чисел, а именно 00, 01, 10, 11. Столбцы или строки 00 и 01, так же как столбцы или строки 10 и 11, являются в матрице Вейтча соседними, но столбцы или строки 01 и 10 в ней не являются ни соседними, ни крайними. Хотя матрица Вейтча и обладает некоторыми преимуществами по сравнению с алгебраическими методами, матрица Карно более удобна в обращении и не требует столь большой затраты времени”. Итак, табличный метод минимизации ФАЛ это метод, основанный на использовании карт Карно.

Карта Карно является специальной формой таблицы истинности ФАЛ, позволяющей не только задать ФАЛ, но и выполнить первый и второй этапы минимизации. Таблица истинности (см. табл. 1) содержит 2ⁿ строк, в которых наборы n переменных расположены в линейной лексикографической последовательности, а также столбец значений ФАЛ на этих наборах. Напомним, что в таблице истинности переменные с большим весом располагаются на левой позиции набора.

Карта Карно содержит 2ⁿ клеток (квадратов), расположенных в виде строки (n = 1, 2), либо в виде двумерной матрицы (n ≥ 2). Каждая клетка, как и строка в таблице истинности, соответствует одному набору. Для того, чтобы можно было производить минимизацию ФАЛ, необходимо в смежных в геометрическом смысле клетках карты расположить соседние наборы. Это можно обеспечить, если наборы переменных, определяющих “координаты” клетки карты Карно, расположить в циклическом коде Грея, у которого каждое следующее значение отличается от предыдущего только в одном разряде.

На рис. 1 представлена так называемая эталонная карта Карно для n = 3. Она служит для указания расположения переменных, как координат клеток, так и наборов этих переменных. Координатой клеток в горизонтальном направлении служат наборы переменных , а координатой клеток в вертикальном направлении служит одна переменная .

Рис. 1. Эталонная карта Карно для n = 3.

Известно, что каждая из n переменных встречается в половине наборов без инверсии, а в другой половине с инверсией. Три толстые линии, расположенные с внешней стороны карты Карно, указывают, что в соответствующих им половинах клеток указанная рядом с этой линией переменная встречается в наборе без инверсии и, соответственно, в другой половине с инверсией. Так как переменным , , , условно присваиваются “веса” соответственно 2 ⁰ = 1, 2 ¹ = 2 и 2 ² = 4, то восемь наборов в клетках карты Карно будут расположены так, как указано на рис.1. Итак, расположение переменных как координат клеток карты Карно и номеров наборов в эталонной карте должны строго соответствовать друг другу. Можно произвольно поменять местами переменные , , , но тогда обязательно надо поменять местами и расположение наборов.

Правильность оформления эталонной карты Карно можно проверить следующим образом. Если толстую линию, соответствующую переменной протянуть вправо по горизонтали над клетками карты Карно, то она пройдет над клетками, в которых минимальный номер набора должен совпадать с весом переменной , равным 2² = 4. Аналогично толстая линия, соответствующая переменной , при перемещении вниз по вертикали пройдет над клетками, в которых минимальный номер набора должен совпадать с весом переменной , равным 2 ¹ = 2. Это должно выполняться для всех переменных.

Несмотря на то, что карты Карно изображаются на плоскости, с точки зрения обеспечения соседства их клеток карты нужно считать трехмерными объектами, так как клетки, расположенные на концах одних и тех же строк и столбцов, также являются соседними. Так карту для трех переменных следует рассматривать как цилиндр со склеенными правым и левым краями. Карту Карно для четырех переменных (см. рис. 4,а) нужно считать склеенной не только по правому и левому краям, но и по верхнему и нижнему. Таким образом, карта Карно для четырех переменных должна рассматриваться как поверхность тора.

Рабочая карта Карно, соответствующая табл.1, будет иметь вид, представленный на рис. 2.

Рис. 2. Рабочая карта Карно для ФАЛ, заданной табл. 1

Буква y рядом с косой линией, расположенной в левом верхнем углу карты Карно, обозначает реализуемую функцию, а цифры 0 и 1 в клетках карты указывают значения этой функции на соответствующих наборах. Полученную рабочую карту Карно можно интерпретировать как компактное представление ФАЛ в СДНФ (по значениям истинности), либо в СКНФ (по значениям ложности). Дальнейшее изложение ведется в предположении, что минимизация ведется в дизъюнктивных формах.

Процесс минимизации с помощью карт Карно базируется на использовании операции склеивания и основан на следующих положениях:

1. На картах Карно необходимо выделить монолитные области единичных клеток, образующих строку, столбец, прямоугольник или квадрат и содержащие одну, две, четыре, восемь и т. д. клеток. Эти выделенные области (или контуры покрытия) будут соответствовать импликантам. Очевидно, что одна изолированная 1-я клетка будет соответствовать конституенте единицы. Две смежные клетки будут соответствовать импликанте, ранг которой r = n - 1, четыре смежные клетки будут соответствовать импликанте, ранг которой r = n - 2 и т.д.

2. Переменные, от которых импликанта не зависит, входят в соответствующий выделенный контур как в виде , так и в виде , а остальные переменные только либо в виде , либо в виде .

3. На основании закона тавтологии любая 1-я клетка может быть включена в любое число различных контуров.

4. Для получения минимальных ТДНФ в карте Карно не должно быть лишних покрытий, то есть каждую 1-ю клетку достаточно использовать хотя бы один раз.

5. Существуют эквивалентные покрытия для получения различных минимальных ТДНФ.

6. Существуют функции, для которых СДНФ совпадает с минимальной ТДНФ (в этом случае на карте Карно все 1-е клетки изолированные).

7. Если в карте Карно нет ни одной 1, то ФАЛ эквивалентна константе 0; если нет ни одного 0, то ФАЛ эквивалентна константе 1; если единицы занимают половину клеток карты Карно и представляют из себя монолитный массив в виде строки, столбца, прямоугольника или квадрата, то соответствующая импликанта состоит из одной переменной со знаком или без знака инверсии.

С учетом сказанного на ка­ртах Карно рис. 3 можно выделить три контура, содержащих по две 1 (единицы).

Рис. 3. Рабочие карты Карно с двумя эквивалентными покрытиями

Два варианта покрытия обусловлены тем, что 1 в клетке с набором 5 может образовать контур из двух клеток либо с набором 4 (рис. 3,а), либо с набором 1 (рис. 3,б). Поясним получение импликанты для контура, образованного двумя клетками в нижней строке карты. Переменная входит в этот контур только с инверсией, переменная входит в этот контур и с инверсией и без инверсии, поэтому по ней осуществляется склеивание, и она исчезает, переменная входит в этот контур только без инверсии, поэтому импликанта имеет вид . Другой способ определения импликанты будет показан ниже. Для выявленных двух покрытий можно записать:

(14)

(15)

Простота получения уравнений (14) и (15) показывает существенное преимущество табличного метода карт Карно перед расчетным методом.

На рис. 4 показаны эталонные карты Карно для n = 4, 5 и 6, причем карты Карно для n = 5 и 6 можно рассматривать как соответственно две и четыре карты Карно для n = 4, имеющие общие границы (они выделены толстыми центральными линиями). Карты Карно для n = 4, являющиеся составной частью карт Карно для n = 5 и 6 и имеющие общие границы, называются соседними. Правило соседства, для какой либо клетки в этих случаях, будет выглядеть так: для любой выделенной клетки соседними являются четыре соседние клетки в карте Карно для n = 4 и клетки, расположенные в соседних картах Карно для n = 4 симметрично выделенной клетке относительно границ соседних карт Карно.

Пример. Для клетки с набором 25 на рис. 4,б соседними являются клетки с номерами наборов 9, 27, 17, 24 и 29. Для клетки с набором 2 на рис. 4,б соседними являются клетки 3, 10, 0, 18 и 6. Для клетки с набором 43 на рис. 4,в соседними являются клетки с наборами 59, 42, 35, 41 и 47, 11. Для клетки с набором 22 на рис. 4,в соседними являются клетки с наборами 23, 30, 20, 6 и 54, 18.

Рис. 4. Эталонные карты Карно для n = 4, 5 и 6.

Рассмотрим еще несколько примеров для функций, зависящих от 4-х, 5-ти и 6-ти переменных. На рис. 5,а четыре 1-е клетки образуют квадрат, которому соответствует импликанта . На рис. 5,б контур, выделенный штриховой линией, оказывается лишним, так как все его клетки являются составными частями четырех контуров из двух клеток. Из карты Карно (рис. 5,б) получаем:

(16)

Для карты Карно (рис. 5,в) покажем еще один способ определения импликант, соответствующих выделенным контурам, состоящих в данном случае из двух столбцов. Для левого контура запишем минимальный и максимальный наборы . Таковыми являются наборы 2 и 14. Запишем их двоичные представления 0010 и 1110 одно на другом 1110. Переменные, соответствующие позициям с наложенными 0 и 1, склеиваются, а совпадающие позиции соответствуют искомой импликанте . Аналогичная процедура для правого контура дает импликанту . В итоге получаем:

(17)

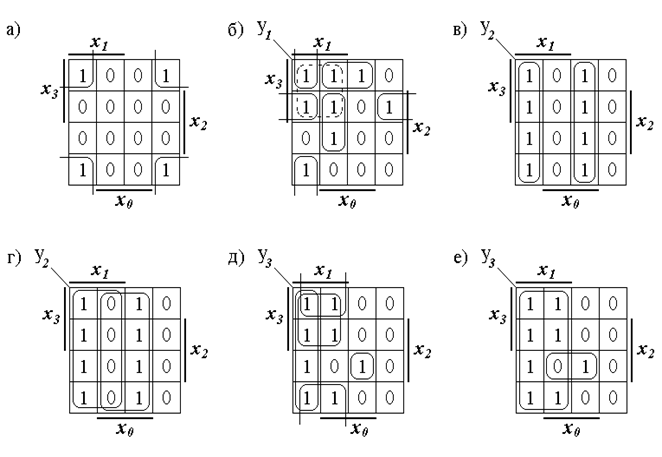

Рис. 5. Рабочие карты Карно произвольных ФАЛ,

зависящих от четырёх переменных

Если теперь на той же карте Карно выделить контуры, соответствующие импликантам и (см. рис. 5,г), то окажется, что общая часть этих контуров будет содержать нулевые клетки.

Для ФАЛ, представленной на рис. 5,д, можно записать:

(18)

Преобразуем это выражение:

(19)

Если на той же карте Карно выделить контуры, соответствующие импликантам (см. рис. 5,е), то окажется, что общая часть этих контуров содержит нуль. Теперь можно сделать следующий вывод: если в карте Карно можно выделить два пересекающихся контура с общей нулевой частью, то импликанты, соответствующие этим контурам, объединяются знаком операции “ сумма по mod2 ”.

Картам Карно, показанным на рис. 6,а-г, соответствуют следующие выражения:

(20)

(21)

(22)

(23)

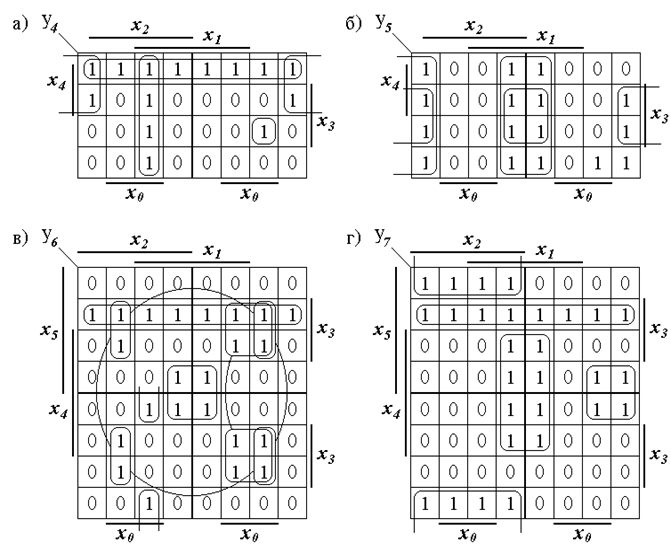

Рис. 6. Рабочие карты Карно произвольных ФАЛ,

зависящих от пяти и шести переменных

В работе [11] рассмотрен способ минимизации функций пяти и шести переменных с помощью одной карты Карно для n = 4.

Карты Карно удобно использовать и для минимизации неполностью определенных функций. Пусть требуется выработать осведомительный сигнал о том, что содержимое одноразрядного двоично-десятичного счетчика равно 6 или 7. Выходные переменные его четырех двоичных разрядов обозначим . Очевидно, что на наборах 0 - 5 и 8, 9 , на наборах 6 и 7 , а наборов 10 - 15 никогда не будет в нормально работающем двоично-десятичном счетчике и, следовательно, значение на этих наборах безразлично. Безразличные значения ФАЛ на картах Карно обозначаются каким-либо символом: крестиком, чертой, буквой и т. п. Карта Карно для этого случая приведена на рис. 7.

Рис. 7. Рабочая карта Карно неполностью определённой ФАЛ

Доопределив безразличные значения на наборах 14 и 15 единицами, получим следующее минимальное выражение:

(24)

После реализации этой функции она становится полностью определенной, то есть на безразличных наборах, включенных в контур, будут реализовываться значения 1, а на невключенных в контур - значение 0.

Сформулируем в заключение достоинства и недостатки метода минимизации ФАЛ с помощью карт Карно. Достоинства:
