Накопители на гибких магнитных дисках

Накопители на гибких дисках (дискетах, флоппи-дисках) позволяют переносить документы с одного компьютера на другой, хранить информацию. Основным недостатком накопителя служит его малая емкость (всего 1,44 Мб) и ненадежность хранения информации. Однако именно этот способ для многих российских пользователей является единственной возможностью перенести информацию на другой компьютер. На компьютерах последних лет выпуска устанавливаются дисководы для дискет размером 3,5 дюйма (89мм). Раньше использовались накопители размером 5,25 дюймов. Они, не смотря на свои размеры, обладают меньшей емкостью и менее надежны и долговечны. Оба типа дискет обладают защитой от записи (перемычка на защитном корпусе дискеты).

Накопитель на съемном гибком магнитном диске (флоппи). Флоппи-диск имеет пластиковую основу и находится в специальном пластиковом кожухе. Флоппи-диск вставляется в FDD вместе с кожухом. Флоппи-диск (в FDD) вращается внутри кожуха со скоростью 300 об/мин. На данный момент в IBM PC используются 2 типа FDD: 5.25" и 3.5". Дискета 5.25" заключена в гибкий пластиковый кожух. Дискета 3.5" заключена в жесткий пластиковый кожух. HDD являются более скоростными устройствами, чем FDD.

Конструктивно дискета представляет собой гибкий диск с магнитным покрытием, заключенный в футляр. Дискета имеет отверстие под шпиль привода, отверстие в футляре для доступа головок записи-чтения (в 3.5” закрыто железной шторкой), вырез или отверстие защиты от записи. Кроме того, 5.25” дискета имеет индексное отверстие, а 3.5” дискета высокой плотности - отверстие указанной плотности (высокая/низкая). 5.25” дискета защищена от записи, если соответствующий вырез закрыт. 3.5” дискета наоборот - если отверстие защиты открыто. В настоящее время практически используются только 3.5” дискеты высокой плотности.

Для дискет используются следующие обозначения:

- SS single side - односторонний диск (одна рабочая поверхность).

- DS double side - двусторонний диск.

- SD single density - одинарная плотность.

- DD double density - двойная плотность.

- HD high density - высокая плотность.

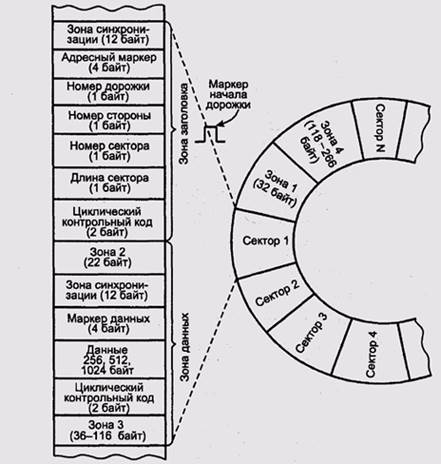

Рис. 1. Структура дорожки дискеты с двойной плотностью.

Перед тем, как диск может быть использован для записи данных, он должен быть отформатирован или, как говорили раньше, размечен — на его дорожки должны быть записаны заголовки секторов с правильными номерами дорожки и сектора, а также, если это необходимо, маркеры. Как правило, при этом же происходит тестирование поверхности диска для поиска дефектов магнитного слоя. Не следует путать эту операцию — физическое форматирование диска — с логическим форматированием, созданием файловых систем.

Зона типа 1 длиной 32 байта отмечает начало дорожки, а зона типа 4 длиной от 118 до 266 байт служит для заполнения дорожки до полной длины.

Количество секторов в одной дорожке определяется, с одной стороны, длиной сектора, а с другой — частотой модуляции. Частота модуляции, в свою очередь, ограничена частотной характеристикой схемы управления магнитной головкой, индуктивностью самой головки и параметрами ферромагнитной поверхности диска (размером минимального домена намагничивания). Последний фактор, фактически, ограничивает линейную плотность записи (количество битов на миллиметр или дюйм длины дорожки), поэтому в более длинных внешних дорожках целесообразно делать больше секторов, чем во внутренних (рис. 2). Это решение усложняет адресацию секторов и логику контроллера, поэтому начало широко применяться лишь относительно недавно.

Рис. 2. Диск с переменным количеством секторов на дорожках
