Статические характеристики и параметры транзистора

Для анализа работы транзистора в электронных устройствах используется два вида вольт – амперных характеристик (ВАХ): входные и выходные. Первая из них представляет собой зависимость входного тока от входного напряжения при постоянном выходном напряжении, т.е. зависимость . Выходной ВАХ является зависимость выходного тока от выходного напряжения при постоянном входном токе: . Поскольку постоянный параметр ( или ) для каждого типа ВАХ может принимать неограниченный ряд значений, то каждая из этих зависимостей представляется не одной кривой, а несколькими, которые называются семейством входных и выходных характеристик.

Поскольку на практике используются различные схемы включения транзистора, то входные и выходные токи и напряжения тоже будут различными, поэтому и семейства входных и выходных ВАХ различаются для различных схем включения. Так, из рис. 1.2 следует, что семейства входных и выходных ВАХ для схемы с общей базой представляют собой зависимости:

входные:

(1.1)

выходные:

Аналогично определяются входные и выходные ВАХ для других схем включения.

Входная характеристика транзистора, снятая при представляет собой естественную ВАХ эмиттерного перехода (для схемы включения ОБ, например). При повышении выходного напряжения значительная доля инжектированных носителей будет покидать базу через коллекторный переход, поэтому ток эмиттера при том же напряжении на переходе будет возрастать, т.е. с повышением выходного напряжения входные характеристики смещаются к оси тока (рис. 1.3, а).

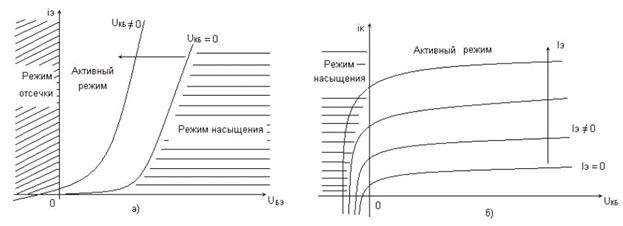

Рис.1.3 – Статические характеристики транзистора

С повышением выходного напряжения ток через эмиттерный переход будет существовать даже при , т.к. неосновные носители из базы будут втягиваться полем коллекторного перехода, а на их место будут поступать носители через эмиттерный переход. Чтобы ток через эмиттерный переход стал равным нулю, на него следует подать обратное напряжение.

При выходная ВАХ транзистора тоже подобна ВАХ изолированного коллекторного перехода (Рис.1.3, б). При задании некоторого тока ток коллектора увеличивается на величину . Смещение выходных ВАХ вверх по оси тока коллектора при увеличении тока эмиттера соответствует принципу действия транзистора.

Ток коллекторного перехода существует и при нулевом напряжении на коллекторе (короткое замыкание коллектора с базой). Этот ток обусловлен градиентом концентрации неосновных носителей заряда в базе при инжекции носителей в нее из эмиттера, т.е. при наличии тока эмиттера. Чтобы ток коллектора стал равным нулю, на коллектор требуется подать прямое напряжение, что соответствует работе транзистора в режиме насыщения.

Усиление сигналов транзистором оценивается коэффициентами усиления по току , по напряжению и по мощности . Для транзистора с ОБ коэффициент усиления по току , т.е. усиления по току в этой схеме включения не происходит. Но зато можно получить большое усиление по напряжению. Как видно из рис.1.3, б выходное дифференциальное сопротивление транзистора в пологой, почти горизонтальной области характеристики велико, что позволяет включить в выходную цепь последовательно большое сопротивление нагрузки . Транзистор для выходной цепи представляет собой генератор тока с большим выходным сопротивлением . При малых изменениях тока эмиттера напряжение на коллекторе транзистора изменяется на большое значение:

,

где - эквивалентное сопротивление параллельно включенных и .

Входное дифференциальное сопротивление , определяемое по входной ВАХ (Рис.1.3, а), значительно меньше , поэтому и изменение входного напряжения при том же изменении входного тока

тоже будет значительно меньше . Поэтому коэффициент усиления транзистора с ОБ по напряжению

.

При больших значениях .

Коэффициент усиления по мощности транзистора с ОБ тоже может значительно превышать единицу:

.

Биполярный транзистор называют активным элементом электрической цепи, поскольку он усиливает мощность входных сигналов ( >1). Так, при средних значениях кОм, Ом величина , если . Физически усиление входного сигнала по мощности означает отбор энергии нагрузкой от источника питания выходной цепи, а активная роль транзистора сводится к роли клапана, регулирующего поступление энергии от источника в нагрузку, управление которым осуществляется малым по мощности входным сигналом.

В схеме с ОЭ транзистор усиливает сигнал как по напряжению, так и по току. Входным током в этой схеме является ток базы, а выходным – ток коллектора. Токи транзистора связаны между собой первым законом Кирхгофа .

Коэффициент усиления по напряжению транзистора с ОЭ определяется:

(1.2)

Коэффициент усиления по мощности транзистора с ОЭ:

(1.3)

обычно значителен, так как усиление происходит по току и напряжению. Поэтому в большинстве усилительных каскадов используется включение транзистора с ОЭ. Это бывает выгодно еще и потому, что входное сопротивление транзистора с ОЭ больше сопротивления транзистора с ОБ в () раз.

Транзистор с ОК имеет коэффициент усиления по напряжению немного меньший единицы, т.к. разность потенциалов между входным электродом – базой, и выходным – эмиттером практически не зависит от тока базы. Усиление по току значительно и составляет

(1.4)

Потенциал эмиттера практически повторяет потенциал базы (Рис.1.2, в), поэтому каскад на транзистору с ОК называют эмиттерным повторителем.
