Индикаторный режим сельсинов

Сельсины представляют собой малогабаритные индукционные машины переменного тока с трёхфазной вторичной обмоткой. Наиболее широкое применение они получили в системах синхронной связи. Принципиальная схема синхронной связи при работе сельсинов в индикатор­ном режиме представлена на рисунке 1.

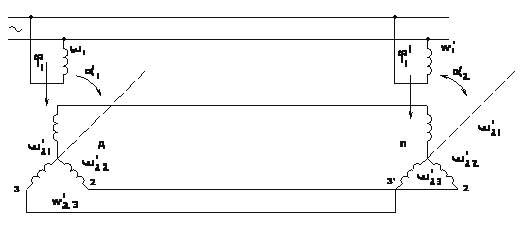

Рисунок 1 – Соединение сельсинов в индикаторном режиме

Под индикаторным (указательным) режимом работы понимается режим дистанционной передачи углового перемещения датчика Д при работе на стрелку приемника П (так называемая система с нулевым нагрузочным моментом на валу приемника).

Сельсины в индикаторном режиме используются в системах автоматического управления, в дистанционных системах управления и конт­роля производства, в телеметрии, а вычислительной технике и т.д. В настоящее время сельсины почти вытеснили все другие виды прибо­ров синхронной связи. Это объясняется их весьма ценным свойством: способностью к самосинхронизации независимо от начального положе­ния роторов датчика и приемника (отсюда и название самосин, сельсин, сельсин).

Все существующие сельсины можно подразделить на два типа: контактные и бесконтактные. В бесконтактных сельсинах однофазная первичная и трёхфазная вторичная обмотки уложены на статор. Ротор представляет собой магнитопровод специальной конструкции.

Контактные сельсины по своей конструкции могут быть подразде­лены на следующие типы:

1. Сельсины с распределённой однофазной обмоткой на роторе и распределенной трёхфазной обмоткой на статоре (сельсины типа СС-406).

2. Сельсины с сосредоточенной на двух явно выраженных полюсах однофазной обмоткой на статоре и трёхфазной обмоткой на роторе. К этому типу относятся сельсины CC-4O1, СС-402, СС-404, Д-500, CC-5OO, ДС-5О1, CC-501 и др.

3. Сельсины с сосредоточенной на двух явно выраженных полюсах однофазной обмоткой на роторе и трёхфазной обмоткой на статоре. В круглых пазах уложено, кроме того, два короткозамкнутых витка для улучшения характеристик сельсинов и для демпфирования колебания ротора приемника около заданного положения. К этому типу относится сельсины HC-4O1, НД-500, ВД-404, НД-501, НД-511, НД-501и др.

Сельсины с распределёнными обмотками (однофазной и короткозамкнутой) на роторе и распределённой трёхфазной обмоткой на статоре. В сельсинах этого типа короткозамкнутая обмотка наматы­вается как трёхфазная. Затем одна фаза замыкается накоротко, а две другие соединяются последовательно и параллельно. К данному типу относятся, например, сельсины HC-501.

Принцип действия сельсинов, независимо от особенностей их конструкции, одинаков. Как видно из рисунка 1, при подключении системы синхронной связи в индикаторном режиме к сети в однофазных обмот­ках датчика и приемника создаются пульсирующие магнитные потоки и . Пересекая трёхфазные обмотки датчика и приемника, они индуктируют в них ЭДС.

Система уравнений ЭДС для датчика:

,

, (1)

Система уравнения ЭДС для приемника:

,

, (2)

Здесь , , -фазные ЭДС; и -максимальные фазные ЭДС датчика и приемника, наводимые фазах в трехфазных обмотках при совпадении магнитной оси одной из фаз трехфазной обмотки с осью однофазной обмотки; - угол отклонения ротора датчика от начального положения (при котором магнитная ось однофазной обмотки совпадает с первой фазой трехфазной обмотки); - угол отклонения ротора приемника от начального положения.

Для сельсинов датчика и приемника в индикаторном режиме всегда . Поэтому, если , то как следует из систем уравнения 1 и 2, при встречном включении фаз датчика и приемника все результирующие фазовые ЭДС ( и т.д.) равны нулю. Таким образом, при уравнительных токов в фазах трехфазных обмоток датчика и приемника не будет, и, следовательно, синхронизирующие моменты будут отсутствовать. Если ротор датчика перевести в другое положение (изменить на ), а затем закрепить (затормозить), то угол рассогласования не будет равен нулю. В этом случае по линейным проводам трехфазных обмоток потекут уравнительные токи, так как . При взаимодействии потоков создаваемых уравнительными токами, с первичным потоком возникают синхронизирующие моменты на валах роторов датчика и приемника. И так как ротор сельсин - приемника не заторможен, то он будет стремиться повернуться в синфазное положение с ротором датчика (т.е. в положение, когда ).

Из систем уравнений 1 и 2 следует также, что в пределах одного ротора датчика любому , соответствует лишь одно единственное положение ротора приемника, при котором будут отсутствовать уравнительные токи, а, следовательно, и синхронизирующие моменты. Это явление называется самосинхронизацией. Кроме явления самосинхронизации, положительным свойством индикаторной системы на сельсинах является то, что величина синхронизирующего момента зависит только от величины угла рассогласования и не зависит положения ротора датчика и приемника по отношению к начальному положению. Это следует из приведенных выше систем уравнений 1 и 2.

Электромагнитные процессы в бесконтактном сельсине аналогичны электромагнитным процессам, происходящим в контактном сельсине. Особенностью их является то, что однофазная и трехфазная обмотки неподвижны и находятся на статоре. На магнитный поток однофазной обмотки при повороте ротора сельсин поворачивается синхронно и синфазно с ним. Это достигается специальной конструкцией магнитопровода для потоков (ротор имеет две магнитопроводящие части с продольной шихтовкой роторных пакетов, а также специальный внешний магнитопровод). Поскольку поток поворачивается вместе ротором, то при возникают уравнительные токи, и далее все происходит так, как описано выше для контактных сельсинов.

Основными характеристиками сельсинов в индикаторном режиме являются:

1. Статический вращающий момент приемника

На рис. 2 представлены кривые для следующих типов сельсинов:

· контактного сельсина с однофазной обмоткой на явнополюсном роторе и поперечными короткозамкнутыми витками на роторе (кривая I);

· контактного сельсина с распределёнными однофазной и трехфаз­ной обмотками без короткозамкнутой обмотки (кривая 2);

· контактного сельсина с распределёнными однофазной и коротко­замкнутой обмотками на статоре (кривая 3);

· бесконтактного сельсина (кривая 4).

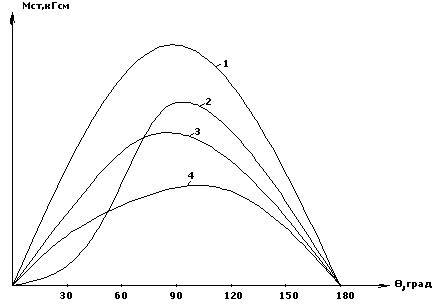

Рисунок 2 – Кривые зависимостей

2. Удельный синхронизирующий момент, мм/град

. (3)

3. Суммарный тормозной момент, равный сумме момента трения и реактивного момента (последний имеет место вследствие магнитной и электрической асимметрии сельсинов)

(4)

4. Статическая ошибка системы, град

(5)

5. Добротность сельсина, 1/град

(6)
