Круглошлифовальная операция
|
|
|
|
Круглошлифовальная операция
Круглошлифовальная операция

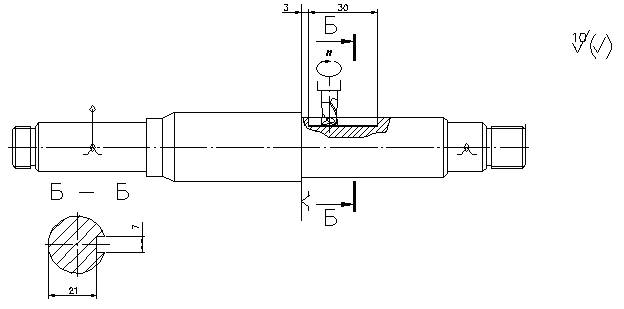

Шпоночно-фрезерная операция
Шпоночно-фрезерная операция
1. Установить, закрепить, снять деталь.
2. Фрезеровать шестигранник. Шпоночная фреза ГОСТ 9140-78
Шейки вала шлифуют на круглошлифовальных или бесцентрово-шлифовальных станках соответственно шестому квалитету.
Шлицы шлифуются в зависимости от центрирования:
- по наружной поверхности – наружное шлифование на круглошлифовальных станках и шлифование боковых поверхностей на шлицешлифовальном полуавтомате одновременно двумя кругами с делением;
- по поверхности внутреннего диаметра – шлифование боковых поверхностей шлицев и шлифование внутренних поверхностей по диаметру, либо профильным кругом одновременно, либо в две операции.
1. Установить, закрепить, снять деталь.
2. Шлифовать поверхность абразивным кругом.
|
|
|
|
|
