Вычисление высот пунктов съемочной основы

Техническое нивелирование точек теодолитного хода.

Техническое нивелирование выполняют с целью получения высот точек съемочного обоснования.

Начальные и конечные точки хода должны быть привязаны к реперам, планово-высотным пунктам или к условным реперам.

Нивелирование пунктов съемочной основы производят методом из середины. Неравенство расстояний от нивелира до реек не должно превышать 5 метров.

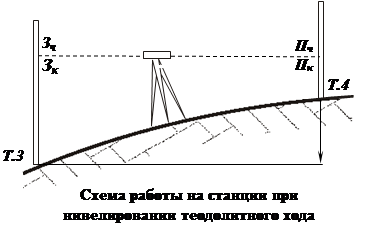

Нивелирование на станции производят следующим образом:

1. Устанавливают нивелир на штативе и приводят его в рабочее положение;

2. Совместив концы пузырька контактного уровня, снимают отчеты по рейкам в следующем порядке:

P Отсчет по рабочей (черной) стороне задней рейки (з_ч);

P Отсчет по рабочей стороне передней рейки (п_ч);

P Отсчет по контрольной (красной) стороне передней рейки (п_к);

P Отсчет по контрольной стороне задней рейки (з_к);

Отсчеты беру с точностью до 1 мм

Высота визирного луча над поверхностью земли не должна быть менее 0,2 м.

Результаты измерения заносим в журнал нивелирования.

После снятия отсчетов, не уходя со станции, производят следующие вычисления:

,

где h_ч , H_К – превышения по рабочей и контрольной сторонам реек. Расхождение между ними не должно быть более 5 мм. Затем вычисляют среднее превышение h_ср:

h_ср округляют до целых миллиметров, причем 0,5 мм округляют до четного числа. Таким образом нивелируют весь ход. Когда нет возможности изменить превышение между точками хода с одной станции, применяют сложное нивелирование. Между точками хода закрепляют иксовые (х1, х2,,,,) точки и нивелируют эту сторону по частям. Нумерация иксовых точек единая по всему нивелирному ходу.

Высоты пунктов съемочной основы вычисляют в следующем порядке:

а) в полевом журнале нивелирования делают постраничный контроль:

;

где - сумма задних отсчетов по черным и красным сторонам реек;

- сумма передних отсчетов по черным и красным сторонам реек;

- сумма превышений, вычисляемых по черным и красным сторонам реек;

- сумма средних превышений.

Расхождения в постраничном контроле допускаются не более 1 мм за счет округления при вычислении;

б) вычисляют допустимую невязку хода:

или по указанию преподавателя, где L – длина нивелирного хода в километрах, n – число измеренных превышений;

в) вычисляют фактическую невязку:

- для замкнутого хода,

- для разомкнутого хода,

где Н_К , Н_Н - высоты конечного и начального пунктов.

Фактическая невязка f_H не должна быть меньше или равна допустимой f_{h доп.} Если f_h>f_{h доп.} Сначала проверяют все вычисления. При отсутствии ошибок в вычислениях нивелирование хода проверяют;

г) полученную невязку поровну распределяют во все превышения с обратным знаком:

,

где - поправка в превышениях, n – число превышений.

Поправки округляют до целых миллиметров с таким расчетом, чтобы сумма всех поправок была равна невязке с обратным знаком:

где - алгебраическая сумма поправок;

д) вычисляют исправленные превышения

е) вычисляют высоты пунктов съемочной основы H:

где - исправленное превышение к, к+1^ой линии.

Контроль вычислений: получение точного значения высоты конечного пункта.
