Проектирование маршрута обработки корпуса червячного редуктора

Рассматриваются два варианта маршрута обработки корпусной детали в условиях автоматизированного производства при работе на настроенных станках [14,18].

Для проведения анализа двух вариантов технологического маршрута (табл. 1.25 и табл. 1.26) чертеж детали (рис. 1.43) несколько упрощен.

Линейные размеры, точность обеспечения которых анализируется, обозначены прописными буквами русского алфавита, а угловые – строчными буквами греческого. Под размерными линиями приведены номинальные величины и допускаемые отклонения каждого параметра.

Все подлежащие обработке поверхности нумеруют на эскизе арабскими цифрами.

Эскизы со схемой базирования и указанием обработанных поверхностей приведены для 1-го варианта на рис. 1.44…1.46 и для 2-го варианта – на рис. 1.47…1.49

Поскольку схемы установки на черновых и чистовых операциях обработки одних и тех же поверхностей одинаковы (операции 5 и 30, 10 и 35, 15 и 40 соответственно), эскизы для чистовых операций отдельно не показаны, а обозначения анализируемых на этих операциях параметров даны в скобках.

Для обозначения угловых отклонений использованы для удобства несколько другие условные обозначения. При анализе использованы следующие обозначения: D_б – погрешность базирования, D_т.с. – погрешность технологической системы.

Рис. 1.43. Упрощенный чертеж корпуса

Операция 5 – фрезерная (рис. 1.44).

Для анализа точности получения размеров В₁₀ и В₃₅ на операциях 10 и 35 (рис. 1.45) необходимо определить точность размеров М₅ и Д₅ (точность размера Д₅) влияет на точность размера Н₁₅ (см. операцию 15, рис. 1.46). От точности размера М₃₀ непосредственно зависит точность размера В₃₅.

Рис. 1.44. Эскиз для фрезерной операции

.

Так как измерительная база размера М₅ (ось отверстия) и опорная явная технологическая база (ТБ) (точка 6) не совмещены, , где – допуск на размер отливки, который связывает опорную технологическую базу (точка 6) с измерительной базой размера М₅.

Для отливки допуск на размер мм составляет 1,2 мм. Следовательно,

мм.

Погрешность по размеру М₅, обусловленная погрешностью технологической системы продольно-фрезерного станка, определяется как средняя экономическая точность чернового фрезерования: мм. Тогда

мм;

.

Так как измерительная база и направляющая явная технологическая база (точки 4 и 5) не совмещены, . Размер мм связывает технологическую и измерительную (конструкторскую) базы. Следовательно, мм.

Аналогично мм. Тогда мм. Шероховатость поверхностей 1 и 7, получаемая в результате чернового фрезерования на операции 5 Rа = 125 мкм. Следовательно, требуемая шероховатость пока не обеспечена.

Операция 10 – агрегатная (рис. 1.45).

Обработка отверстий выполнятся одновременно с двух сторон.

,

так как конструкторская измерительная база и опорная ТБ (точка 6) совмещены, мм.

Заданная точность по размеру Б обеспечена, так как Т_б >

,

т.к. конструкторская (измерительная) база и установочная явная ТБ (точки 1 – 3) не совмещены, .

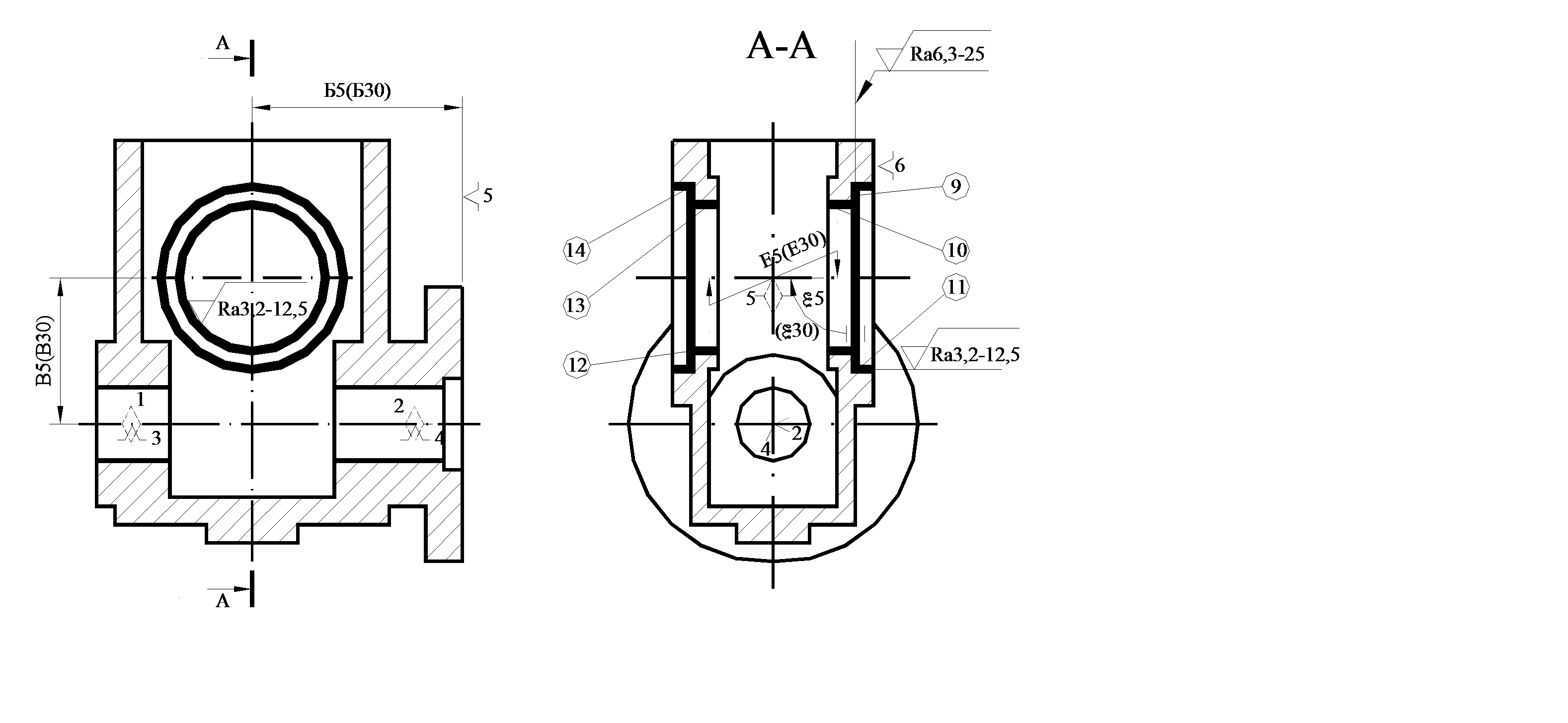

Рис. 1.45. Эскиз операций 10 и 35

Тогда, учитывая, что связывает установочную ТБ (точки 1, 2, 3) с измерительной базой размера ,

мм.

Аналогично получим мм. В результате,

мм.

Заданная точность по размеру В на операции 10 не обеспечена ().

Для расчета точности размера на операции 30 (рис. 1.47) определим точность размеров и :

,

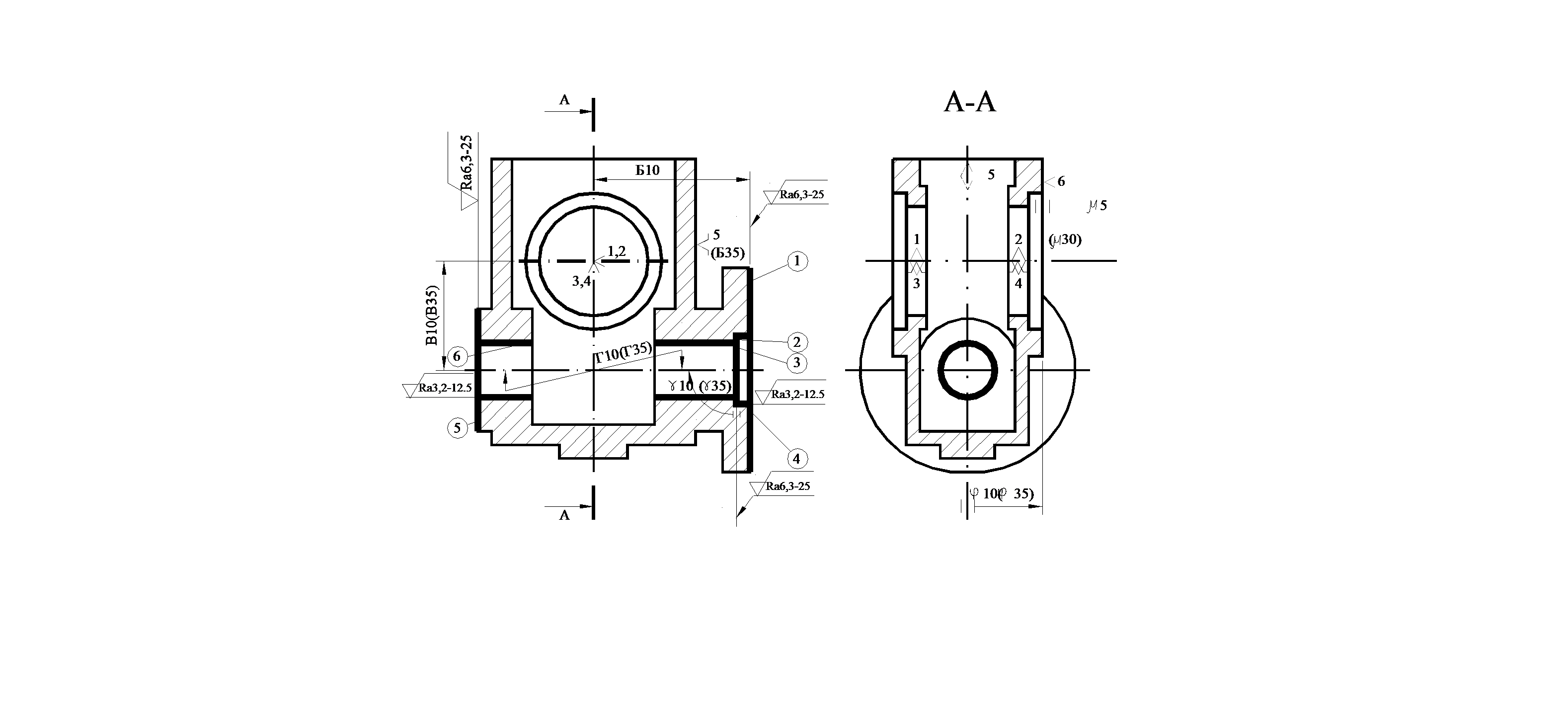

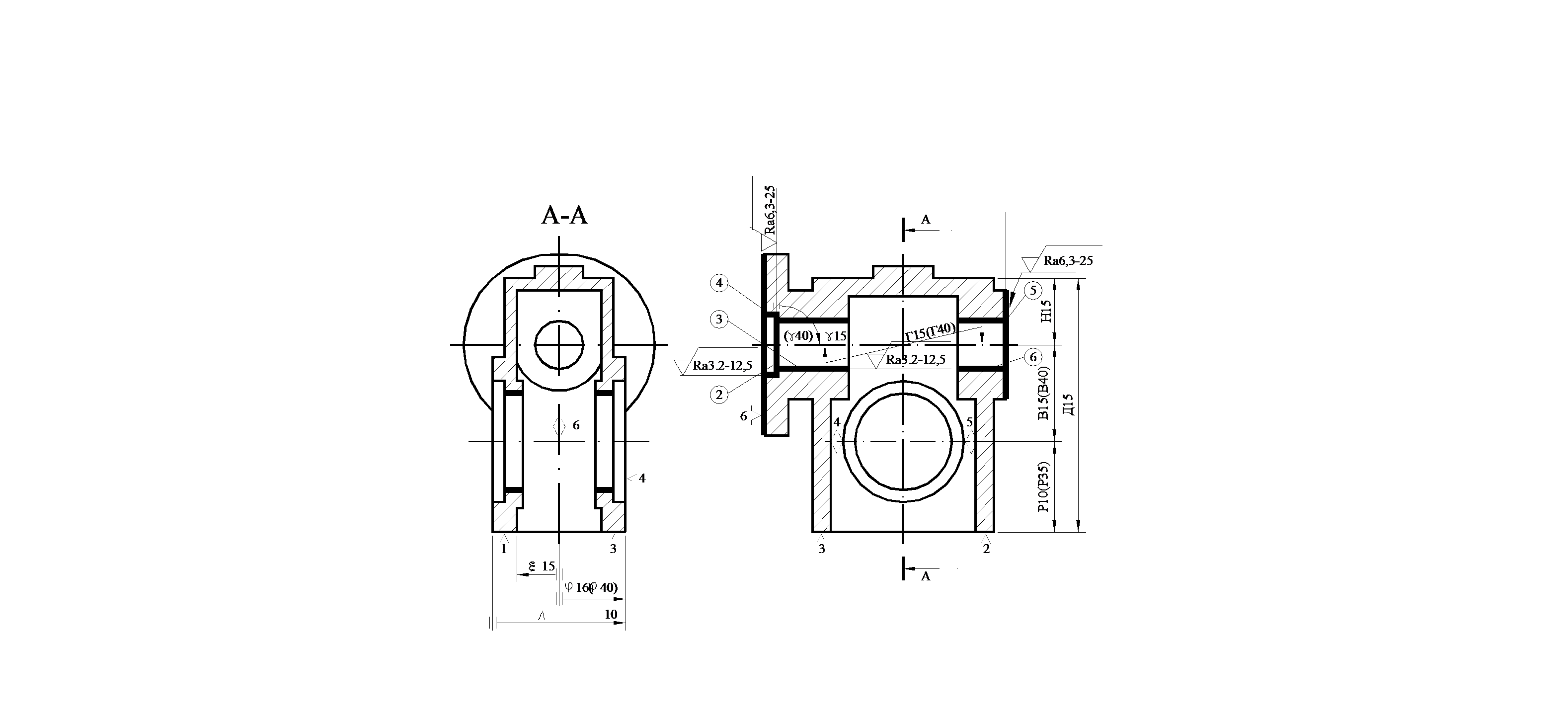

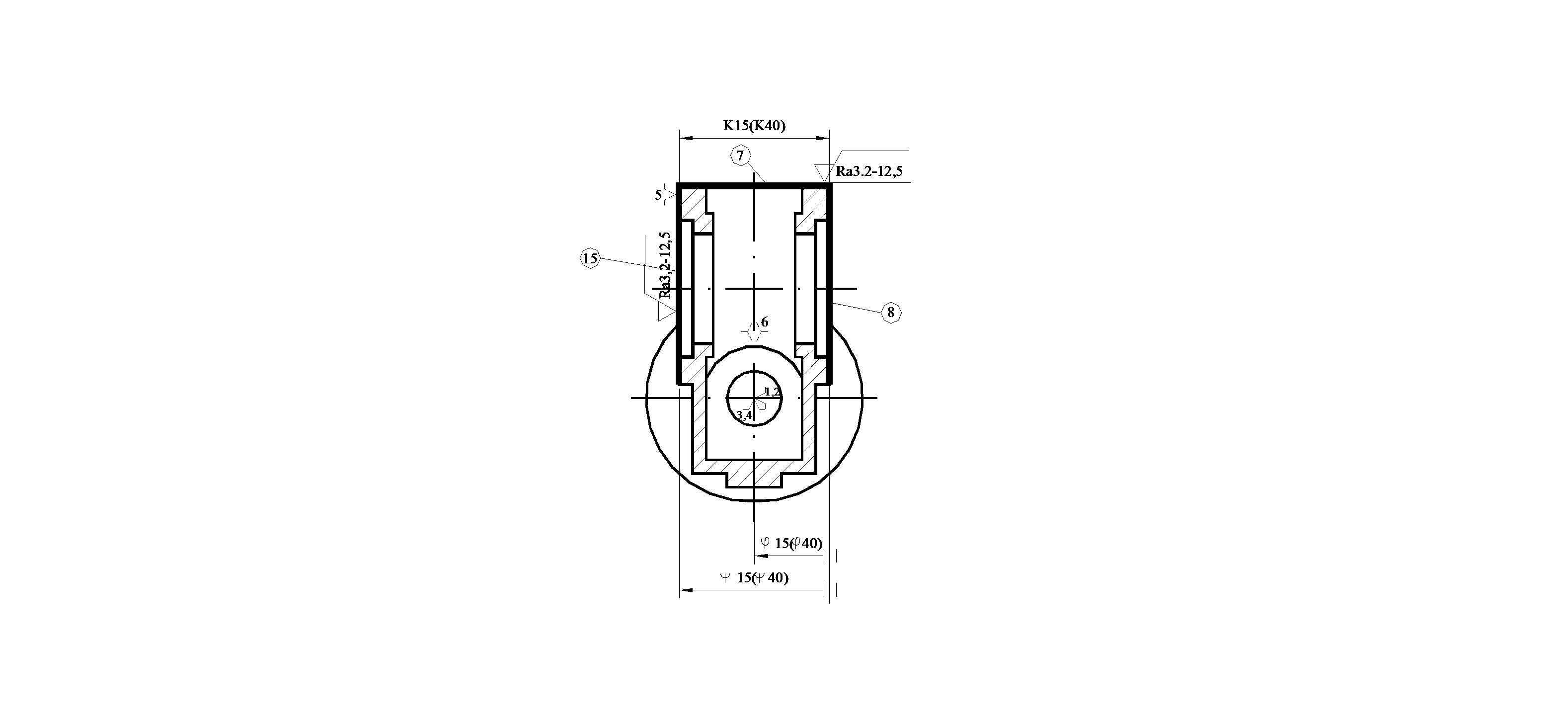

Рис. 1.46. Эскиз агрегатной операции

Рис. 1.47. Эскиз для второго варианта технологического процесса

так как измерительная база размера совмещена с направляющей ТБ (точки 4, 5),

мм

,

где мм, так как размер связывает опорную ТБ (точка 6) с измерительной базой размера С₁₀; мм. Тогда

мм,

,

так как оба отверстия растачиваются с одного установа заготовки, . Данные о средней экономической точности по отклонению от соосности отверстий при растачивании на многошпиндельных агрегатных станках в справочной литературе отсутствуют. Определим следующим образом: размер Е₁₀ равен разности размеров Р₁₀ (расстояние от оси расточенного отверстия 13 до ТБ); погрешность обработки расточенного отверстия 13 до ТБ; погрешность обработки по каждому из этих размеров равна погрешности технологической системы и может быть принята для чернового растачивания равной 0,12 мм.

Отсюда мм.

Следовательно, 0,24 мм.

Заданная точность по размеру Е на операции 10 не обеспечена ()

,

так как оба торца обрабатываются с одного установа, .

Размер К₁₀ равен сумме размеров Л₁₀ и Ф₁₀. Погрешность обработки по каждому из этих размеров равна погрешности технологической системы.

Для расстояния Л₁₀ = 40 мм от предварительно подрезанного торца до направляющей явной ТБ (точки 4,5) мм; аналогично для размера мм, мм, отсюда

мм; мм.

Заданная точность по размеру К обеспечена уже на операции 10, Т_К > .

Для анализа точности выполнения размера В₁₅ необходимо определить точность размера Р₁₀:

где т.к. исходная база совмещена с установочной (точки 1–3); мм

,

так как поверхность и отверстие обрабатываются с одного установа, . Погрешность технологической системы по перпендикулярности торца и отверстия при их черновой обработке за один установ на агрегатно-расточном станке мм. Окончательно мм.

Заданная точность по размеру e пока не обеспечена ; т.к. измерительная база и направляющая ТБ (точки 4, 5) не совмещены, , где – допуск на отклонение от параллельности оси отверстия диаметром 100 мм в заготовке от внутренней боковой поверхности, использованной на операции 10 в качестве направляющей ТБ.

Полагая, что значение лежит в пределах допуска на соответствующий размер с номиналом» 90 мм (см. рис. 1.47), получи в пересчете на базовую длину 300 мм

мм

(для отливки, имеющей наибольший габаритный размер 360 мм, допуск на размер 90 мм составляет 1,2 мм).

При отклонении от параллельности обработанной поверхности от ТБ при черновой подрезке торца мм.

Следовательно мм.

Полученное значение погрешности обработки намного превышает допуск на угловой размер j

,

так как торцы обрабатываются с одного установа, . Погрешность технологической системы по отклонению от параллельности торцов при их черновой подрезке за один установ на агрегатно-расточном станке мм, тогда

мм.

Для обеспечения заданной точности по размеру y потребуется дополнительная обработка .

Шероховатость поверхностей 10 и 13 на операции 10 для поверхностей 8, 9, 12, 15 Ra = 12,5 мкм; следовательно, заданная шероховатость на операции 10 не обеспечена.

Операция 15 – агрегатная (см.рис. 1.46)

,

так как конструкторская (измерительная) база и установочная явная ТБ (точки 1–3) не совмещены. . Размер Р₁₀ соединяет эти базы. мм, где определяется, как расстояние между осями отверстий: мм. В итоге

мм .

,

так как оба отверстия растачиваются с одного установа, . Аналогично (см. операцию 10) получим мм, тогда мм

Для предстоящего анализа точности выполнения размера В₃₅ на 35 операции необходимо определить точность размера Н₁₅:

,

где мм (размер Д₅ связывает ТБ – точки 1, 2, 3 и измерительную базу размера Н₁₅, мм),

мм

аналогично (операция 10) получим

мм .

,

где , т.к. базы совмещены; мм для отклонения от параллельности оси отверстия после чернового растачивания относительно ТБ.

Для определения точности углового размера j₃₅ (см. рис. 1.45) необходимо определить точность размера z₁₅:

;

так как базы не совмещены (см. рис. 1.46)

мм

(так как угловой размер l₁₀ связывает базы размера z₁₅) мм – для отклонения от параллельности оси отверстия после чернового растачивания относительно ТБ. В итоге мм. Шероховатость поверхностей 3, 4 и 6, обработанных на операции 15. Ra = 25 мкм; следовательно. Заданная шероховатость (см. рис. 1.46) пока не обеспечена.

Операция 30 – фрезерная (см. рис. 1.46.)

Для расчета точности размера В₃₅ определим точность размера М₃₀:

,

где мм, так как размер Н₁₅ связывает опорную ТБ (точка 6) и конструкторскую базу размера М₃₀; мм – для чистового фрезерования;

мм.

Заданная шероховатость поверхности 7 Ra = 3,2 мкм обеспечена (см. рис. 1.43)

.

Так как базы не совмещены, . Размер мм соединяет базы, следовательно мм. определяется, как для расстояния от окончательно обработанного (фрезерованием) торца до ТБ: мм. Тогда мм. Таким образом. Заданная точность по размеру Б обеспечена .

Заданная шероховатость поверхности 1 Ra = 3,2 мкм также обеспечена (см. рис. 1.43).

Операция 35 – агрегатная (см. рис. 1.46).

,

где , так как базы совмещены; мм – для чистового растачивания на агрегатных станках.

,

где мм (размер М₃₀ соединяет базы); мм; мм. Следовательно, заданная точность по размеру В на операции 35 не обеспечена .

,

где , поэтому (см. операцию 10) мм – для чистового растачивания на агрегатных станках.

Заданная точность по размеру Е обеспечена

,

где . Размер К₃₅ равен сумме размеров Л₃₅ и Ф₃₅: для размера Л₃₅: мм при чистовой подрезке торца. Аналогично для размера Ф₃₅: мм. Таким образом, по размеру К создан значительный запас точности. Для расчета точности размера В₄₀ на следующей операции определим точность размера Р₃₅:

,

где , поэтому мм.

,

где , поэтому (см. операцию 10). мм. По размеру e обеспечена заданная точность .

,

где мм, так как z₁₅ определяет расположение измерительной базы углового размера j₃₅ относительно направляющей технологической базы (точки 4, 5); мм – для чистовой подрезки торца; мм.

Заданная точность по размеру j не обеспечена .

где поэтому мм – для чистового торцового точения. Заданная точность по размеру не обеспечена ().

На данной операции формируется шероховатость поверхностей 10 и 13 R_а=3,2 мкм; а поверхности 8, 9, 12, 15 имеют шероховатость R_а = 6,3 мкм, что соответствуют заданию (см. рис. 1.43).

Операция 40 – агрегатная (см. рис. 1.46).

где мм, так как Р₃₅ связывает базы: мм; мм. Заданная точность по размеру В не обеспечена (Т_В< ).

где поэтому (см. операцию 15).

мм – для чистового растачивания на агрегатных станках. Заданная точность по размеру Г обеспечена (Т_Г> ).

аналогично (см. операцию 35) получим мм. Заданная точность по размеру обеспечена (Т ).

где поэтому (см. операцию 15).

мм – для чистового точения на агрегатных станках]. Заданная точность по размеру обеспечена ().

Шероховатость обработанных поверхностей 3 и 6 R_а=3,2 мкм, а поверхностей 2,5 – R_а=6,3 мкм, что соответствует заданию.

На этом анализ точности обработки заготовки по первому варианту технологического процесса закончен (см. табл. 1.25)

Таблица 1.25

Маршрутный технологический процесс обработки корпуса червячного редуктора (первый вариант)

Продолжение табл. 1.25

Анализ точности обработки заготовки по второму варианту проводится аналогично. Необходимо лишь дополнительно отметить, что при принятых схемах базирования (см. рис. 1.47, 1.48 и 1.49) на операциях второго варианта погрешности базирования по всем анализируемым линейным и угловым размерам равны нулю (кроме ), вследствие чего суммарные погрешности обработки получаются минимальными.

Для предстоящего расчета припусков необходимо рассчитать суммарные погрешности обработки по каждому анализируемому размеру. Для первого варианта процесса:

= 1,45+0,12+0,49+0,05= 2,11 мм,

= 1,57+0,24+0,54+0,10= 2,45 мм.

Аналогично проводим расчеты для всех остальных размеров первого и второго вариантов процесса (табл. 1.26 и 1.27). По результатам анализа можно сделать следующие выводы:

- второй вариант обеспечивает заданную точность по всем линейным и угловым размерам; первый вариант не обеспечивает заданную точность размеров В и ;

- суммарные погрешности по размерам Б, В, К, в первом варианте значительно больше, чем во втором (следовательно и припуски на обработку по этим размерам будут больше);

- для реализации предпочтительнее второй вариант.

При анализе возможен случай, что все варианты процесса обеспечат заданную точность по всем параметрам детали.

В этом случае выбор наилучшего варианта основывается на сравнении технико-экономических показателей.

Рис. 1.48. Эскиз для второго варианта технологического процесса

Рис. 1.49. Эскиз для второго варианта технологического процесса

Таблица 1.26

Маршрутный технологический процесс обработки корпуса червячного редуктора (второй вариант)

Продолжение табл. 1.26

Продолжение табл. 1.26

Таблица 1.27

Точность обработки по вариантам технологического процесса

Параметры точности детали	Погрешности, мм
обозначение	номинальная величина, мм	допуск, мм	производственные, D	суммарные, D ∑
Б		0,60	0,05/0,30	2,11/1,07
В		0,08	0,10/0,05	2,45/0,34
Г		0,12	0,10/0,10	0,34/0,34
Е		0,15	0,10/0,10	0,34/0,34
К		1,00	0,46/0,21	1,39/0,56
g*		0,03	0,03/0,03	0,13/0,13
e*		0,03	0,03/0,03	0,13/0,13
j*		0,05	0,04/0,03	1,60/0,36
y*		0,03	0,04/0,025	0,20/0,145
