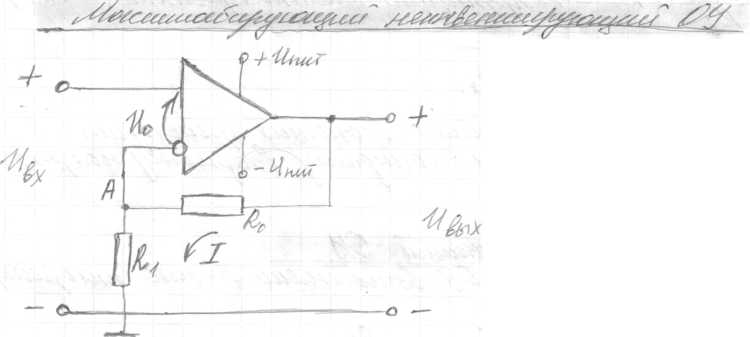

Нижняя частота усиления f=0. В схеме потенциал Ta=потенциалу Tв т.к. транзисторы однотипны Iэ1 = Iэ2. В схеме UкэT1 намного больше UбэT2. Чтобы сравнять потенциалы в точках а и в необходимо выбрать Rэ2>Rэ1, Rk2<Rk1. В этом случае на потенциал точки в будет оказывать влияние Uкэ но и падение напряжения на Rэ2(отрицательная обратная связь). В результате таких установок коэф. усиления по напряжению Ku2<Ku1. Следовательно многокаскадная схема усиления не дает полного эффекта многокаскадных схем нр. если усилитель построить на 3-х транзисторах то у последнего транзистора коэф. усиления будет близкий к нулю. Помимо этого недостатка схема очень чувствительна к t0 окружающей среды. Повышение температуры ведет к так называемому дрейфу нуля, что приводит к смещению начальной рабочей точки положение которой определено делителем Rб’ и Rб’’. Дрейф приводит к уменьшению коэф. усиления каскадов и к искажению переменной составляющей входного сигнала.
