Геологические разрезы условных строительных площадок

Рекомендации к решению задач 4-5

При решении задач руководствуйтесь данными таблицы 7.

Таблица 7

Эон	Эра	Период	Возраст, млн. лет
Фанерозой	Кайнозойская КZ	Четвертичный Q	1,7
Неогеновый N
Палеогеновй P
Мезозойская МZ	Меловой К
Юрский J	55-60
Триасовый Т
Палеозойская РZ	Пермский
Каменно-угольный С
Девонский D
Силурийский S
Ордовикский О
Кембрийский Є
Протерозой РR
Архей АR

Задание 6

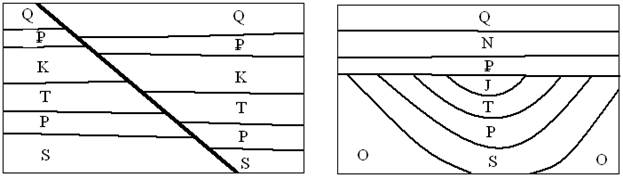

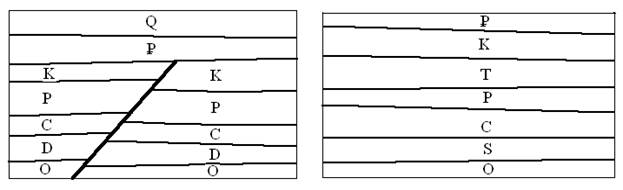

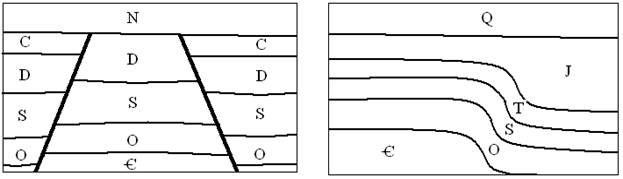

- Изучив геологические разрезы, представленные в приложении, назовите возраст горных пород, слагающих строительные площадки.

- Между какими геологическими периодами произошли тектонические деформации пород и как называются изображенные на разрезах формы дислокаций?

- Какие слои залегают между собой согласно и какие несогласно?

- Наблюдаются ли в разрезах стратиграфические перерывы?

Варианты заданий

Таблица 8.

Таблица 9.

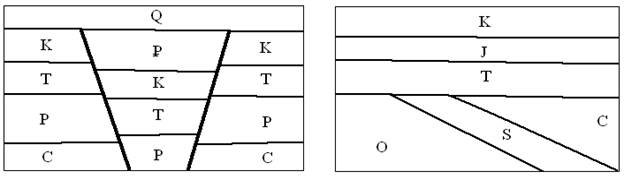

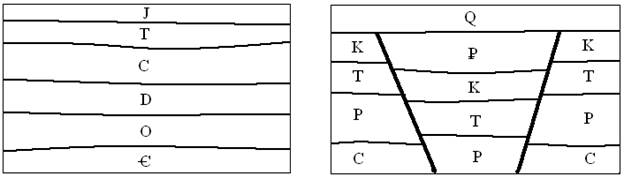

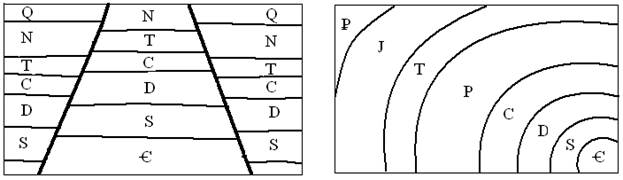

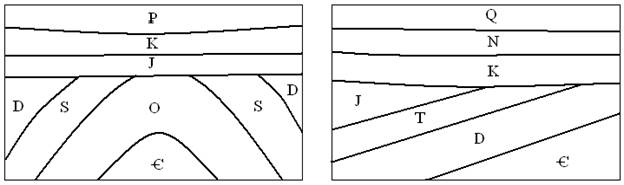

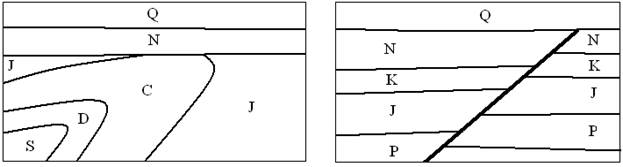

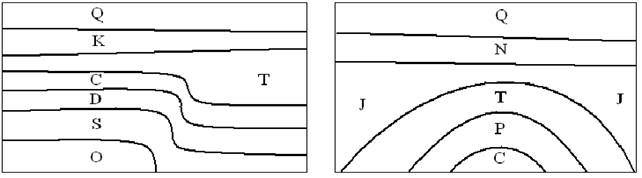

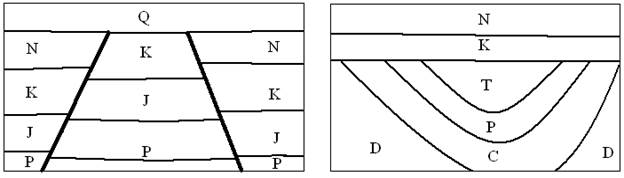

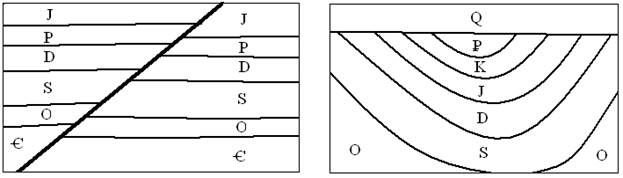

Рис. 1 Рис. 2

Рис. 3 Рис. 4

Рис. 5 Рис. 6

Рис. 7 Рис. 8

Рис. 9 Рис. 10

Рис. 11 Рис. 12

Рис. 13 Рис. 14

Рис. 15 Рис. 16

Рис. 17 Рис. 18

Рис. 19 Рис. 20

Рис. 21 Рис. 22

Рис. 23 Рис. 24

Рис. 25 Рис. 26

Рис. 27 Рис. 28

Рис. 29 Рис. 30

Рис. 31 Рис. 32

Задание 7.

Дать оценку инженерно-геологических условий площадки строительства. Напластование грунтов в соответствии с табл.10., физико-механические свойства грунтов представлены для каждого номера грунта в таблице 11 и таблице 12.

Таблица 10

Таблица 11

Таблица физико-механических характеристик грунтов

Таблица 12.

Гранулометрический состав песчаных грунтов

Примечание. В таблице дано процентное содержание отдельных фракций в составе грунта.
