Качающиеся желоба
|
|
|
|
Качающийся желоб для разливки чугуна приведен на рис. 5.9. Собственно желоб 1, снабженный двумя съемными носками 2 и установленный в люльке на оси 5, имеет в центральной части ванну. В начале разливки желоб устанавливают в горизонтальное положение и ванну заполняют жидким чугуном. Затем желоб с помощью электромеханического привода 6 через кривошипно-шатунную передачу 5 наклоняют в сторону ковша на угол 6—10 град, и струя чугуна, поступающая из носка 4 стационарного
желоба на поверхность жидкого чугуна в ванне, перетекает в ковш до окончания его наполнения. Далее производят наклон желоба в сторону второго ковша. Постоянно находящийся в ванне слой жидкого чугуна толщиной 450—500 мм предохраняет футеровку желоба от размывания; при этом полностью исключено разбрызгивание чугуна. По окончании разливки люльку с желобом наклоняют в сторону одного из ковшей на угол 36—40 град для слива чугуна из ванны.
Желоба такой конструкции применяют также и для разливки шлака.

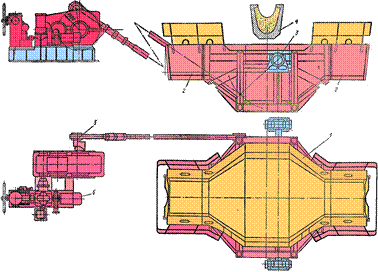

Рис. 5.9. Качающийся желоб
|
|
|
|
|
