Пример выполнения разреза многоэтажного производственного здания
|
|
|
|

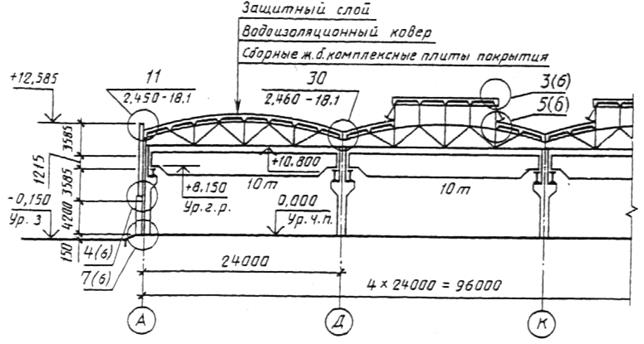

Пример выполнения разреза одноэтажного производственного здания
Пример выполнения спецификации элементов заполнения проемов
Пример заполнения спецификации элементов перемычек
Пример заполнения ведомости перемычек

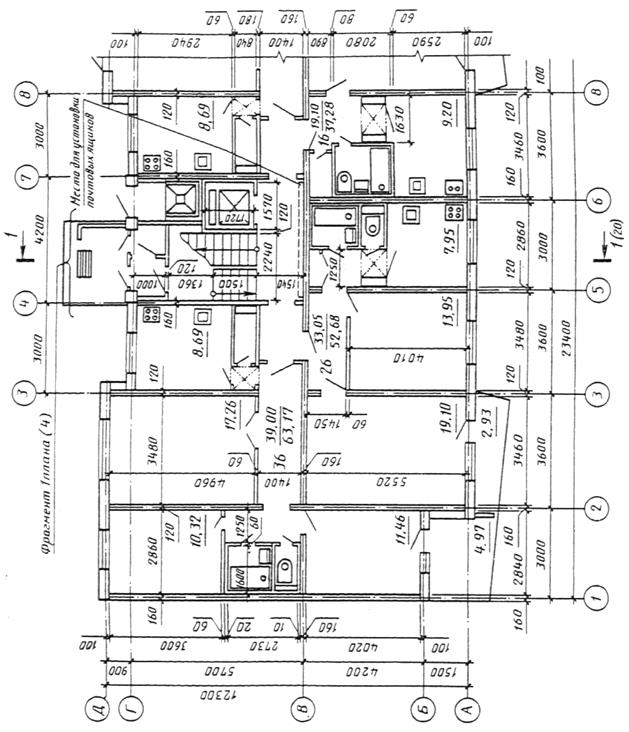

Пример выполнения плана этажа жилого дома
Рис. 24
Примечание. Схема сечения может быть дополнена отметками низа перемычек и ориентацией расположения перемычек по отношению к координационным осям.
Рис. 25
| Поз. | Обозначение | Наименование | Кол. на этаж | Масса ед., кг | Примеч. | |||
| Всего | ||||||||
| ГОСТ 948-84 | 2ПБ19—3 | |||||||
| 5ПБ18—27 | ||||||||
| 3ПБ18—8 |
Рис. 26
| Поз. | Обозначение | Наименование | Кол. по фасадам | Масса ед., кг | Примеч.* | ||||
| 1-10 | 10-1 | Л-А | А-Л | Всего | |||||
| Окна | |||||||||
| 1.436.3—16 | ОГД 18.12—2 | ||||||||
| ОТД 18.18—2 | |||||||||
| ОГД 18.18—2 | |||||||||
| ОГД 24.18—2 | |||||||||
| ОГД 24.12—2 | |||||||||
| Жалюзийные решетки | |||||||||
| 3453-1-КЖ.И5 | РШ1 | ||||||||
| РШ2 | |||||||||
| Дверные блоки | |||||||||
| ГОСТ 14624-84 | ДВГ21—15 | ||||||||
| ДВГ24—15 | |||||||||
| ГОСТ 6629-88 | ДУ24—10 | ||||||||
| ГОСТ 24584-81 | ДАО24—10ВЛ | ||||||||
| ТУ 36-1965-16 | Ворота 3,6Х3,6 |
* В графе приведена высота проема.
Рис. 27
Разрез 1-1
Рис. 28
Рис. 29
|
|
|
|
|
