Использование системы Мягких Тел

Блок: Физика Объектов

Система Мягких Тел (Soft Bodies) была одной из первых систем симуляции в Blender, после частиц. Система Мягких Тел используется для симуляции ткани, "желе" и воды. Меши обычных объектов могут изменять меш Мягкого Тела (одежда на персонаже или лодка на волнах). Даже, не смотря на такие новые модификаторы как Cloth и Fluids, которые появились в Blender 2.6, система Мягких Тел по прежнему широко используется. Для обзора основных настроек системы Мягких Тел мы создадим сцену с плоскостью, расположенной над UV-сферой. Увеличьте плоскость примерно в 2 раза и подразделите (Subdevision) 4-е раза. Мы закрепим два угла плоскости и сделаем так, чтобы она падала на сферу как кусок ткани.

Нашим следующим шагом будет создание Группы Вершин (как мы это делали в Блоке про Частицы) в разделе Object Data в Окне Свойств. Выделите все вершины и назначьте им вес равный 0. Затем выделите только две вершины в углах, установите параметр "Weight" в значение 1.00 и нажмите кнопку "Assign" для назначения им веса 1.00. Это будут две "закрепленные" вершины, которые мы скоро будем использовать. Вернитесь в Объектный Режим.

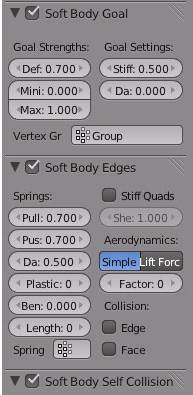

Теперь пришло время заглянуть в раздел Physics в Окне Свойств и включить систему Мягких Тел нажатием кнопки "Soft Bodies". Если вы сейчас нажмете Alt-"A", в окне анимации ваша плоскость будет просто прыгать вверх и вниз. Но, если на панели "Soft Body Goal" вы выберете созданную группу вершин, ваша плоскость будет опускаться как ткань или флаг. Сейчас наша ткань просто падает сквозь сферу. Если этого не происходит, попробуйте перейти в 1-й кадр и еще раз запустить анимацию (Alt-"A").

Для того, что бы наше Мягкое Тело взаимодействовало со сферой нам потребуется активировать свойство "Collision" для сферы. Выберите Сферу и в Окне Свойств в разделе Physics нажмите кнопку "Collision". Нажмите Alt-"A" для проверки полученного эффекта. Теперь плоскость должна взаимодействовать со сферой и обволакивать ее при падении. Ниже в разделе Physics вы можете заметить несколько настроек, влияющих на поведение мягкого тела. Это параметры симулируемой толщины (thikness) и трения (dumpening). Для улучшения эффекта вы можете еще несколько раз подразделить плоскость или добавить модификатор "Subdivision Surface" и включить сглаживание (Smooth) формы.

На панели Soft Body есть еще несколько настроек, которые могут быть применены к плоскости. Например, если плоскость вам кажется слишком тянущейся, вы можете изменить параметры Pull, Push и Dumpening на панели "Soft Body Edges". Эти параметры отвечают за упругость соединений между вершинами мягкого тела. Активируйте опцию "Stiff Quads", это придаст некоторую жесткость вашей ткани.

Еще два интересующих нас параметра это Self-Collision, предотвращающий пересечение граней ткани между собой и Field Weights, контролирующий гравитацию. Если вы хотите чтобы ветер "раздувал" вашу ткань, добавьте пустышку и активируйте для нее свойство Force Field с типом Wind (ветер) как это описывалось в Блоке о Частицах.

Если вы обнаружите что изменяемые вами опции не влияют на поведение ткани или захотите "Запечь" расчеты поведения вашего Мягкого Тела, обратите внимание на настройки в панели Soft Body Cache.
