Чем различаются модели биполярного транзистора для большого и малого сигналов?

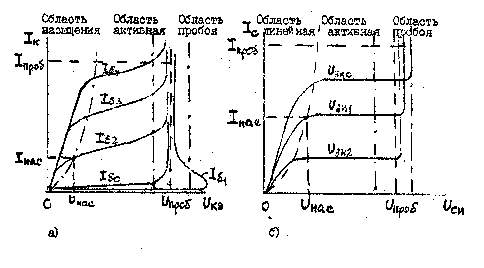

На рис. 3 приведены типичные вольтамперные характеристики транзисторов. На рис.3,а изображены характеристики биполярного транзистора при различных значениях тока управления базы. На этих характеристиках можно выделить три области: область насыщения при малых напряжениях между коллектором и эмиттером, активную область и область отсечки (или пробоя) при больших напряжениях между коллектором и эмиттеров.

Рис.3

В области насыщения транзистор можно рассматривать как управляемый резистивный элемент с малым значением сопротивления. Эта область характеризуется напряжением и током насыщения при заданном значении тока базы. В активной области транзистор можно рассматривать как линейный четьгрехполюсник, причем наиболее часто для описания биполярного транзистора используют систему Н-параметров четырехполюсника.

В области отсечки или пробоя характерными значениями являются напряжение пробоя и ток . Напряжение пробоя зависит от тока базы и увеличивается при отрицательном значении тока базы. Длительное пребывание транзистора в области пробоя может привести к повреждению прибора из-за его перегрева.

На рис.3,6, приведены вольтамперные характеристики полевого транзистора при различных значениях напряжения на затворе. Отличительной особенностью полевого транзистора является то, что он управляется не током, а напряжением, подаваемым на управляющий электрод (затвор).

На вольтамперных характеристиках полевого транзистора также можно выделить три области: линейную, активную и пробоя. Описание этих областей можно выполнять так же, как для биполярного транзистора, однако в активной области используют систему У - параметров четырехполюсника, что обусловлено изменением управляющего сигнала. В линейной области, которая соответствует области насыщения биполярного транзистора, полевой транзистор можно рассматривать как управляемый резистивный элемент. В области пробоя ток стока полевого транзистора резко увеличивается при почти неизменном напряжении между стоком и истоком.

Характерными значениями вольтамперных характеристик полевого транзистора являются: ток стока насыщения при заданном значении напряжения затвора и истока, напряжение насыщения и напряжение пробоя.
