Зеркала

Ранее были рассмотрены законы отражения и преломления света, которые являются основными в геометрической оптике.

Закон отражения. (рис. 2.1.1). (здесь и далее будем использовать для обозначения падающего, отраженного и преломленного лучей наиболее часто используемые в литературе обозначения).

Закон преломления. (рис. 2.1.2). .

Если луч идет из среды более плотной в среду менее плотную (), то преломленный луч отделяется от перпендикуляра и в пределе угол преломления равен 90^О. Соответствующий ему угол падения называется предельным углом полного внутреннего отражения.

Углы полного внутреннего отражения для некоторых стекол:

Стекло
К8	1,5163
БК10	1,3688

Плоское зеркало служит для изменения направления хода лучей. В отличие от других оптических деталей, плоское зеркало дает идеальное изображение, то есть не нарушает гомоцентричности хода лучей.

При построении изображений в плоском зеркале точки предмета и изображения лежат на общей нормали к плоскости зеркала на одинаковых расстояниях от него (рис.2.1.4). От действительного предмета (точка ) плоское зеркало дает мнимое изображение (точка ), то есть изображение, расположенное за зеркалом. При повороте плоского зеркала вокруг точки на угол . отраженный луч отклоняется в направлении вращения зеркала на угол, равный удвоенному углу поворота зеркала.

Два зеркала, расположенные под углом a друг к другу, отклоняют падающий луч от своего первоначального направления на угол , то есть угол отклонения луча не зависит от угла падения луча на зеркало (рис.2.1.6).

Действительно: из треугольника , – внешний угол треугольника:

Из треугольника

, следовательно:

Эта замечательная способность двух зеркал широко используется в оптических приборах. Действительно, при повороте даух зеркал вокруг ребра O, изображение остается неподвижным, что значительно упрощает юстировку оптических приборов.

Плоские зеркала разделяются на две группы:

• плоские зеркала с наружным слоем,
• плоские зеркала с внутренним отражением (стеклянная пластинка, посеребренная с внутренней стороны).

Зеркала с внутренним отражением в оптических приборах стараются не применять, так как, во-первых, при прохождении оптического луча через толщу стекла возникает аберрация, и; во-вторых появляются многократные изображения одного и того же предмета в результате многократных отражений лучей внутри пластинки (рис. 2.1.7).

Простейшим оптическим устройством, способным создавать изображение предмета, является плоское зеркало. Изображение предмета, даваемое плоским зеркалом, формируется за счет лучей, отраженных от зеркальной поверхности. Это изображение является мнимым, так как оно образуется пересечением не самих отраженных лучей, а их продолжений в «зазеркалье» (рис. 2.1.8).

Вследствие закона отражения света мнимое изображение предмета располагается симметрично относительно зеркальной поверхности. Размер изображения равен размеру самого предмета.

Сферическим зеркалом называют зеркально отражающую поверхность, имеющую форму сферического сегмента. Центр сферы, из которой вырезан сегмент, называют оптическим центром зеркала. Вершину сферического сегмента называют полюсом. Прямая, проходящая через оптический центр и полюс зеркала, называется главной оптической осью сферического зеркала.

Главная оптическая ось выделена из всех других прямых, проходящих через оптический центр, только тем, что она является осью симметрии зеркала.

Сферические зеркала бывают вогнутыми и выпуклыми. Если на вогнутое сферическое зеркало падает пучок лучей, параллельный главной оптической оси, то после отражения от зеркала лучи пересекутся в точке, которая называется главным фокусом зеркала F. Расстояние от фокуса до полюса зеркала называют фокусным расстоянием и обозначают той же буквой F. У вогнутого сферического зеркала главный фокус действительный. Он расположен посередине между центром и полюсом зеркала (рис. 2.1.9). На рисунке показано отражение параллельного пучка лучей от вогнутого сферического зеркала. Точки O – оптический центр, P – полюс, F – главный фокус зеркала; OP – главная оптическая ось, R – радиус кривизны зеркала.

Следует иметь в виду, что отраженные лучи пересекаются приблизительно в одной точке только в том случае, если падающий параллельный пучок был достаточно узким (так называемый параксиальный пучок).

Главный фокус выпуклого зеркала является мнимым. Если на выпуклое зеркало падает пучок лучей, параллельных главной оптической оси, то после отражения в фокусе пересекутся не сами лучи, а их продолжения (рис 2.1.10). На рисунке показано отражение параллельного пучка лучей от выпуклого зеркала. F – мнимый фокус зеркала, O – оптический центр; OP – главная оптическая ось.

Фокусным расстояниям сферических зеркал приписывается определенный знак: для вогнутого зеркала для выпуклого , где – радиус кривизны зеркала.

Изображение какой-либо точки A предмета в сферическом зеркале можно построить с помощью любой пары стандартных лучей:

луч AOC, проходящий через оптический центр зеркала; отраженный луч COA идет по той же прямой;

луч AFD, идущий через фокус зеркала; отраженный луч идет параллельно главной оптической оси;

луч AP, падающий на зеркало в его полюсе; отраженный луч симметричен с падающим относительно главной оптической оси.

луч AE, параллельный главной оптической оси; отраженный луч EFA₁ проходит через фокус зеркала.

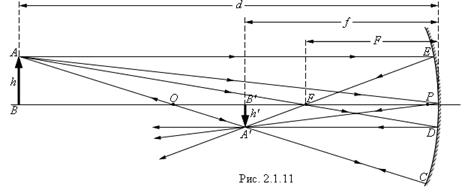

На рис 2.1.11 перечисленные выше стандартные лучи изображены для случая вогнутого зеркала. Все эти лучи проходят через точку A', которая является изображением точки A. Все остальные отраженные лучи также проходят через точку A'. Ход лучей, при котором все лучи, вышедшие из одной точки, собираются в другой точке, называется стигматическим. Отрезок A'B' является изображением предмета AB. Аналогичны построения для случая выпуклого зеркала.

Положение изображения и его размер можно также определить с помощью формулы сферического зеркала:

Здесь – расстояние от предмета до зеркала, – расстояние от зеркала до изображения. Величины и подчиняются определенному правилу знаков:

– для действительных предметов и изображений;
– для мнимых предметов и изображений.

Для случая, изображенного на рис 2.1.11, имеем:

(зеркало вогнутое); (действительный предмет).

По формуле сферического зеркала получаем: , следовательно, изображение действительное.

Если бы на месте вогнутого зеркала стояло выпуклое зеркало с тем же по модулю фокусным расстоянием, мы получили бы следующий результат:

– изображение мнимое.

Линейное увеличение сферического зеркала определяется как отношение линейных размеров изображения и предмета .

Величине удобно приписывать определенный знак в зависимости от того, является изображение прямым () или перевернутым (). Величина всегда считается положительной. При таком определении линейное увеличение сферического зеркала выражается формулой, которую можно легко получить из рис 2.1.11:

В первом из рассмотренных выше примеров следовательно, изображение перевернутое, уменьшенное в 2 раза. Во втором примере – изображение прямое, уменьшенное в 4 раза.
