Перспективный масштаб на фронтальной прямой
|
|
|
|
Горизонтального отрезка, для него строят масштабную точку и с помощью линий переноса на основании картины получают его натуральную величину в масштабе картины.
Один из способов построения масштаба на фронтальной прямой был рассмотрен ранее – путем поворота фронтального отрезка в горизонтальное или вертикальное положение.

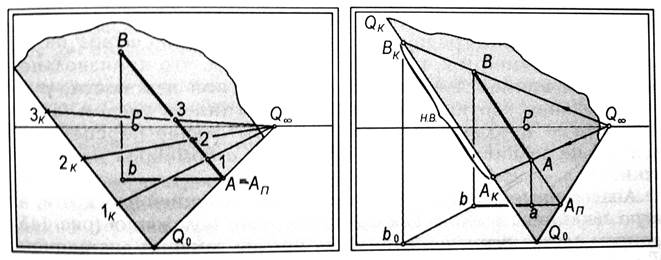

Правило. Для построения перспективного масштаба на фронтальной прямой ее заключают в плоскость общего положения, и на картинном следе откладывают отрезки натурального масштаба. Затем переносят их на заданную прямую горизонтальными линиями переноса, точкой схода которых является предельная точка предметного следа плоскости.
Обратная задача
Правило. Для определения натуральной величины фронтального отрезка его заключают в плоскость общего положения. Затем через его концы проводят горизонтальные линии переноса, точкой схода которых является предельная точка предметного следа этой плоскости, и на ее картинном следе получают натуральную величину отрезка.
|
|
|
|
|
