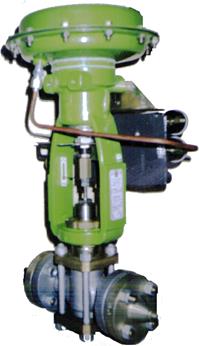

Односедельные клапаны поу-7м, поу-8м и поу-9м

Регулирующие модернизированные клапаны ПОУ-7М, ПОУ-8М, ПОУ-9М, предназначены для автоматического управления потоками жидкостей и газов при рабочих давлениях 6,3 МПа и 16 МПа. Конструкция клапанов обеспечивает высокий перепад давления до 16 МПа, ремонтопригодность и удобство обслуживания.

Технические данные:

1. Условное давление Ру, МПа 6,3 и 16 МПа

2. Условный проход, мм 10,15,20,25 мм;

3. Пропускная характеристика равнопроцентная, линейная;

4.Диапазон температур регулируемой среды - 40... + 225°С; -60…+225°С (ПОУ-7М, ПОУ-8М)

- 40...+ 450°С; - 60...+ 450°С (ПОУ-9М)

5. Диапазон температур окружающей среды - 40...+ 70°С; - 50...+ 70°С;-60...+70°С

6. Исходные положения плунжера клапана НО - нормально открытое;

НЗ - нормально закрытое;

7. Присоединительные размеры муфтовое (ПОУ-7М)

фланцевое (ПОУ-8М, ПОУ-9М) по ГОСТ 12815-80

(фланцы с пазом исполнение № 5 или по заказу)

8. Материалы: корпус сталь 20, углеродистые низкотемпературные стали

12Х18Н10Т и 10Х17Н13М2Т;

дроссельная пара 12Х18Н1ОТ, 10Х17Н13М2Т;

9.. Комплектация (по заказу): позиционер (пневматический, электропневматический, электропневматический во взрывобезопасном исполнении, интеллектуальный), концевые выключатели, ручной дублер, фильтр-редуктор, дополнительные дроссельные пары, фланцы с крепежом.Все комплектующие поставляются установленными на клапан и регулируются совместно с клапаном.

10. Условная пропускная способность Кvу

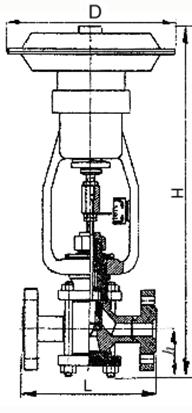

11. Габаритные размеры клапанов типа

ПОУ-7М, ПОУ-8М, ПОУ-9М:

Пневматический клеточный,
