Визначення розподілу температур в огороджувальній конструкції

При проектуванні і виборі конструкцій огородження необхідно знати розподіл температури в його товщі і на поверхні. Це дає можливість визначити умови конденсації вологи в товщі конструкцій, правильно призначити місце розташування пароізоляційних шарів.

Для побудови температурного поля багатошарової стінки необхідно знати температуру на поверхні кожного шару окремо.

Температура внутрішньої поверхні огородження визначається за формулою

, (12)

де і - температури внутрішнього і зовнішнього повітря °C;

- температура внутрішньої поверхні °C;

R_Σ - термічний опір огороджувальної конструкції ,

Rв = 1/ α в - опір тепловіддачі внутрішньої поверхні, ,

Температура поверхні на межі будь-якого n-го шару

(13)

де R_і =δ_і / λ_і - опір теплопередачі i-го шару, наприклад

(14)

і так далі.

Значення температур на поверхні шарів, знайдені розрахунковим шляхом, можна визначити іншим - графічним методом, суть якого полягає в наступному.

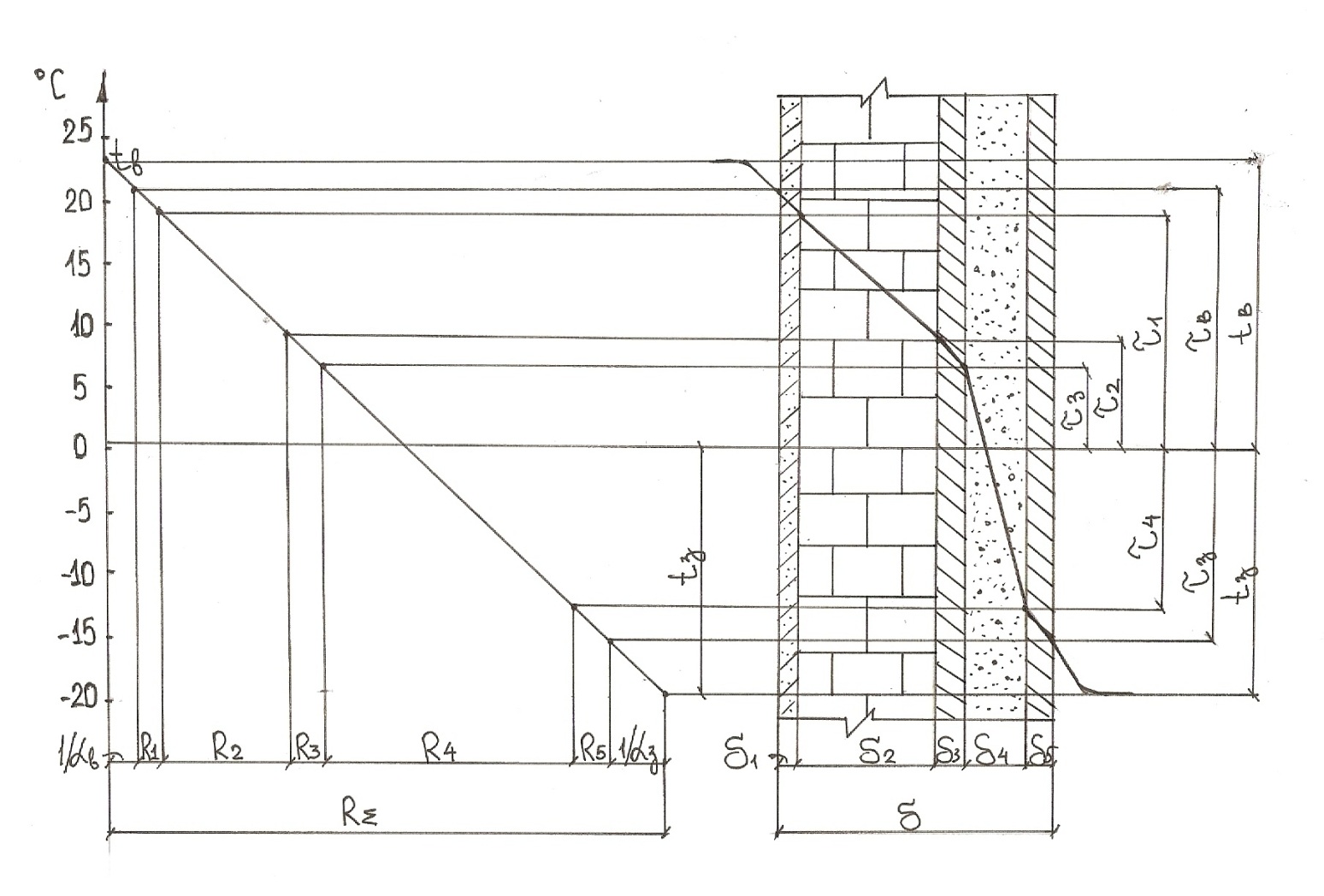

На горизонтальній осі (мал. 1), відповідній нульовій температурі,

відкладають послідовно в деякому масштабі всі термічні опори, починаючи з

1/ α _в і закінчуючи1/ α _з

Мал.1. Графічний метод побудови розподілу температур в

товщі 5-ти шарового огородження.

Сума всіх відрізків дає величину опору теплопередачі огородження по всій товщі. Через отримані точки проводять вертикальні лінії і на крайніх відкладають відрізки, відповідні температурам внутрішнього і зовнішнього повітря.

Температури вище 0 ⁰ С відкладають вгору від горизонтальної осі, а нижче 0 ⁰ С – вниз. Отримані точки 1 і 2 сполучають прямою похилою лінією.

Точки перетину цієї прямої з вертикалями дають відрізки, що виражають величини температур на межі шарів огородження.
