Параметры в основных точках цикла приведены в таб.1

Диаграммы активностей

Диаграммы (Приложение 2).

Список литературы.

1. Леоненков. Самоучитель UML.

2. Г.Буч. Объектно-ориентированный анализ и проектирование.

3. Г. Буч, Д. Рамбо, А. Джекобсон. Язык UML Руководство пользователя.

4. М.Фаулер, С.Кендалл. UML. Основы. Краткое руководство по

универсальному языку моделирования.

Приложение 1. Диаграмма вариантов использования.

Приложение 2. Диаграммы активностей.

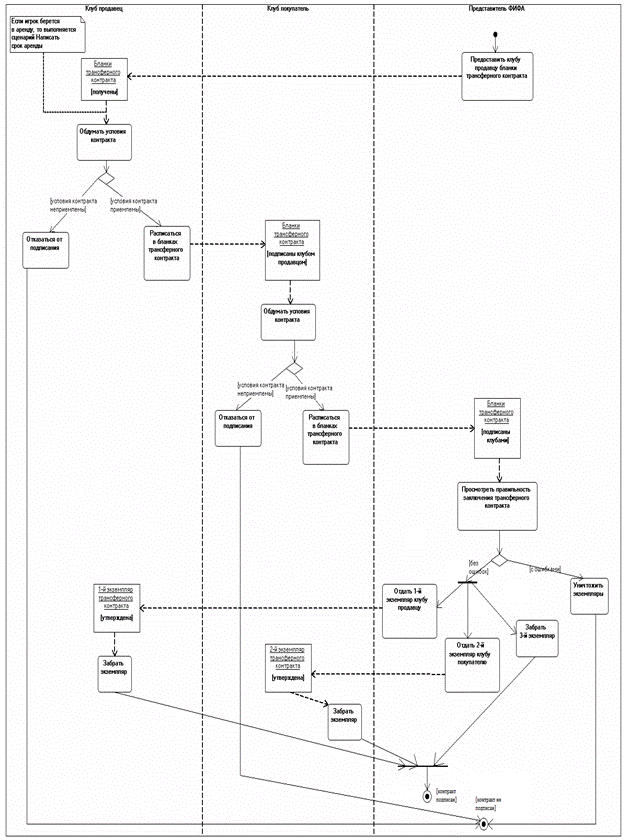

Диаграмма активностей варианта использования «Подписать трансферный контракт».

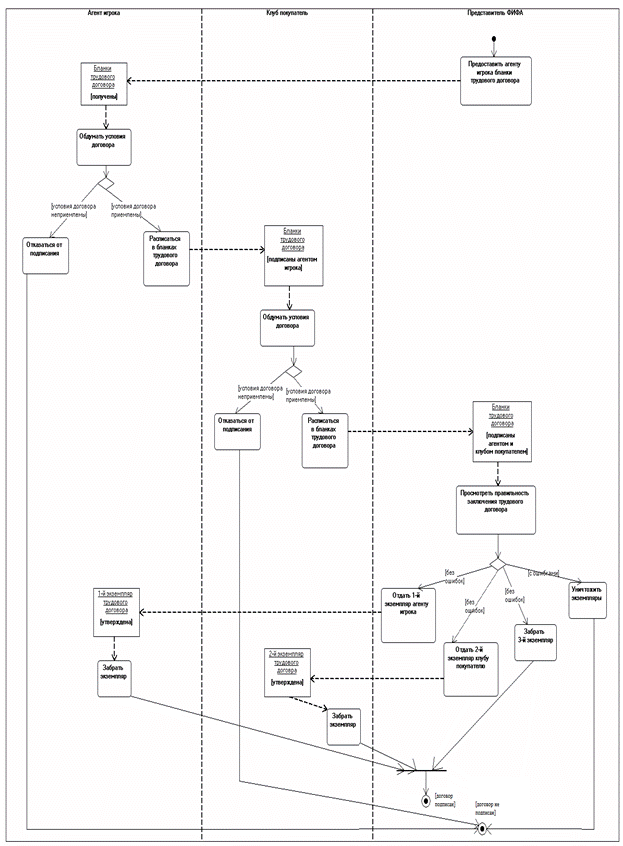

Диаграмма активностей варианта использования «Подписать трудовой договор».

Диаграмма активностей варианта использования «Добавить игрока в трансфер».

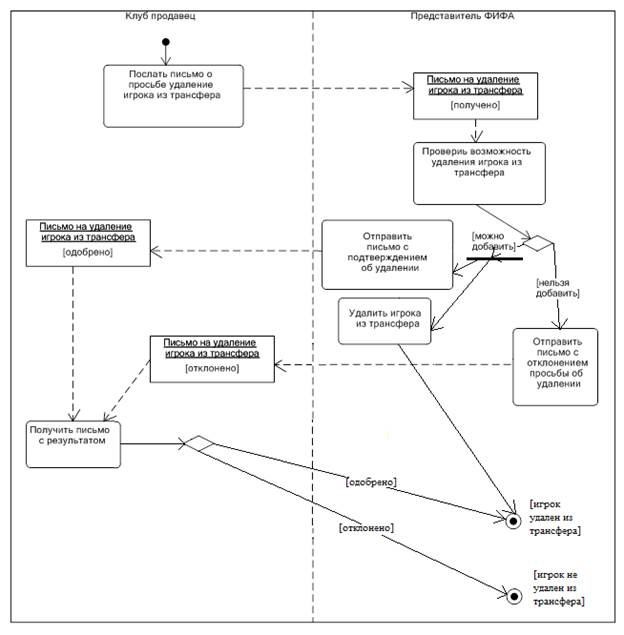

Диаграмма активностей варианта использования «Удалить игрока из трансфера».

Промежуточные точки для построения р – v диаграммы.

Процесс а – с – политропный процесс, n₁ = 1,368

р = р_а* , р_а = 0,309 МПа, v_а = 0,3408 м³

Процесс z – b – политропный процесс, n₂ = 1,248

р = р_z* , р_z = 13,0 МПа, v_z = 0,0450 м³

Процесс 0 – к – политропный процесс, n = 1,5168

р = р₀* , р₀ = 0,103 МПа, v₀ = 0,8085 м³

Процесс 2 – 3 – политропный процесс, n = 1,2258

р = р₂* , р₂ = 0,2711 МПа, v₀ = 1,1043 м³

По полученным данным строим p – v диаграмму (рис.2).

Построение Т – s диаграммы.

Принимаем:

s₀ = s = 6,6655

s_k = s₀ + Ds_{0 – k} = 6,6655 + 0,0650 = 6,7305

s_а = s_к + Ds_{к – а} = 6,7305 + (-0,1423) = 6,5882

s_с = s_а + Ds_{а – с} = 6,5882 – 0,0106 = 6,5776

s_z¢ = s_c + Ds_{c – z¢} = 6,5776 + 0,2481 = 6,8257

s_z = s_z¢ + Ds_{z¢ – z} = 6,8257 + 0,6088 = 7,4345

s_b = s_z + Ds_{z – b} = 7,4345 + 0,0995 = 7,5340

s₁ = s_b + Ds_{b – 1} = 7,5340 – 1,2561 = 6,2779

s₂ = s₁ + Ds_{1 – 2} = 6,2779 + 1,4595 = 7,7374

s₃ = s₂ + Ds_{2 – 3} = 7,7374 + 0,0543 = 7,7917

s₀ = s₃ + Ds_{3 – 0} = 7,7917 – 1,1262 = 6,6655

Промежуточные точки для построения Т – s диаграммы.

Процесс 0 – к – политропный процесс.

T₀ = 290,15 K; n = 1,5168; k = 1,3964

s = s₀ + c_n*ln

c_n = = 0,1682

Берем одну промежуточную точку:

При Т = 350 К

s = 6,6655 + 0,1682*ln = 6,6970

Процесс к – а – изобарный процесс.

T_к = 421,87 K

s = s_к + c_pm*ln

c_pm = = 0,7251

Берем одну промежуточную точку:

При Т = 390 К

s = 6,7305 + 0,7251*ln = 6,6735

Прцесс а – с – политропный процесс.

T_а = 366,84 K; n₁ = 1,368; k = 1,3697

s = s_а + c_n*ln

c_n = = - 0,0036

Берем одну промежуточную точку:

При Т = 650 К

s = 6,6655 + 0,1682*ln = 6,6970

Прцесс c – z¢ – изохорный процесс.

T_с = 929,26 K

s = s_с + c_vm*ln

c_vm = = 0,8734

Берем одну промежуточную точку:

При Т = 1080 К

s = 6,5776 + 0,8734*ln = 6,7089

Прцесс z¢ – z – изобарный процесс.

T_z¢ = 1234,71 K

s = s_z¢ + c_pm*ln

c_pm = = 1,2190

Берем три промежуточных точки:

Т, К
s,	7,0216	7,1791	7,3186

Прцесс 0 – к – политропный процесс.

T_z = 2037,27 K; n₂ = 1,248; k = 1,3074

s = s_z + c_n*ln

c_n = = - 0,2247

Берем две промежуточных точки:

Т, К
s,	7,4648	7,4988

Прцесс b – 1 – изохорный процесс.

T_b = 929,26 K

s = s_b + c_vm*ln

c_vm = = - 0,8029

Берем шесть промежуточных точек:

Т, К
s,	6,6078	6,8582	7,0488	7,2026	7,3317	7,4429

Прцесс 1 – 2 – изобарный процесс.

T₁ = 266,54 K

s = s₁ + c_pm*ln

c_pm = = 1,0667

Берем шесть промежуточных точек:

Т, К
s,	6,6520	6,9297	7,1498	7,3321	7,4878	7,6237

Прцесс 2 – 3 – политропный процесс.

T₂ = 1042,49 K; n = 1,2558; k = 1,3401

s = s₂ + c_n*ln

c_n = = - 0,2779

Берем две промежуточных точки:

Т, К
s,	7,7721	7,7546

Прцесс 3 – 0 – изобарный процесс.

T₃ = 855,94 K

s = s₀ + c_pm*ln

c_pm = = 1,0490

Берем пять промежуточных точек:

Т, К
s,	6,9399	7,1849	7,3652	7,5348	7,6670

По полученным данным строим Т – s диаграмму (рис.3)

Расчет теплообменного аппарата.

Исходные данные:

N_t = 1500 кВт – мощность двигателя;

l_ц = 827,9 – удельная работа цикла

Температура воздуха на входе в теплообменный аппарат:

t¢ = T_k = 421,87 К = 148,72°С

Температура воздуха на выходе из теплообменного аппарата:

t^¢¢₁= Т_а= 366,84 К = 93,69°С

Температура воды на входе в теплообменный аппарат:

t_вх= 65°С = t^¢₂

t_вых= 65+(3…5) = 70°С = t^²₂
