Понятие целостности данных и связей

Ограничение целостности – это набор определенных правил, которые устанавливают пределы допустимых значений данных и связей между ними.

В целостной части реляционной модели данных фиксируются два базовых требования целостности, которые должны поддерживаться в любой реляционной СУБД. Первое требование называется требованием целостности отношений. Объекту или сущности реального мира в реляционных БД соответствуют кортежи отношений. Конкретно требование состоит в том, что любой кортеж любого отношения отличим от любого другого кортежа этого отношения, т.е. другими словами, любое отношение должно обладать первичным ключом. У нас все отношения имеют первичные ключи, поэтому данное требование выполняется.

Второе требование называется требованием целостности по ссылкам и является несколько более сложным. Требование целостности по ссылкам, или требование внешнего ключа состоит в том, что для каждого значения внешнего ключа, появляющегося в ссылающемся отношении, в отношении, на которое ведет ссылка, должен найтись кортеж с таким же значением первичного ключа, либо значение внешнего ключа должно быть неопределенным (т.е. ни на что не указывать). Существуют два вида целостности по ссылкам: каскадное обновление и каскадное удаление.

Понятно, что при обновлении ссылающегося отношения (вставке новых кортежей или модификации значения внешнего ключа в существующих кортежах) достаточно следить за тем, чтобы не появлялись некорректные значения внешнего ключа.

Каскадное удаление состоит в том, что при удалении кортежа из отношения, на которое ведет ссылка, из ссылающегося отношения автоматически удаляются все ссылающиеся кортежи.

Ограничения целостности сущности и по ссылкам должны поддерживаться СУБД.

Создание связей между таблицами

После формирования структуры таблиц создается схема данных, в которой устанавливаются связи между таблицами.

1 Для создания связей щёлкните по кнопке , либо выполните команду Сервис/Схема данных. Откроется схема данных, представленная на рисунке 7. В схеме данных уже присутствуют все созданные таблицы и между ними установлены связи (в подчиненных таблицах все связанные поля создавались с помощью мастера подстановки).

2 Если в схеме данных отсутствуют некоторые таблицы, либо связи создание производится вручную. Для добавления таблицы необходимо на панели щёлкнуть по кнопке и выбрать недостающие таблицы. Для создания связи (предположим, что у нас отсутствует связь между таблицами Сотрудники и Покупатель_товар) поставить указатель мыши на имя поля №сотрудника в таблице Сотрудники и не отпуская левую кнопку мыши, перетащить ее на поле №сотрудника в таблице Покупатель_товар. На экране появится диалоговое окно создание связи, представленное на рисунке 8.

Рисунок 7 – Схема данных базы данных "Торгового центра"

3 В созданной схеме данных для всех связей необходимо установить целостность для чего необходимо навести указатель мыши на связь и в диалоговом окне выбрать Изменить связь. В появившемся диалоговом окне (рисунок 8) Установить флажки: обеспечение целостности данных, каскадное обновление связанных полей, каскадное удаление связанных полей. Нажать кнопку ОК. В результате схема данных примет вид, представленный на рисунке 9.

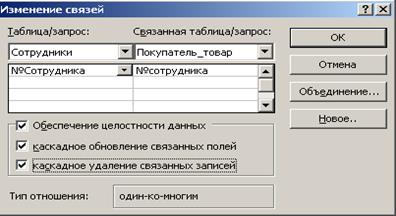

Рисунок 8 – Диалоговое окно Создание связей

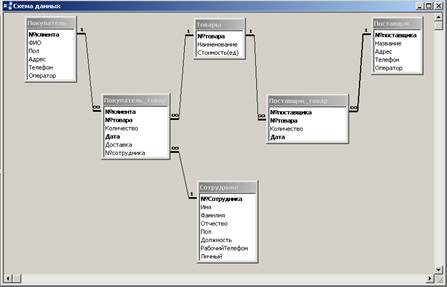

Рисунок 9 – Откорректированная схема данных

Ввод данных в таблицы

После создания структуры таблиц в Access и установления связей между таблицами, производится заполнение таблиц данными. Записи таблиц: Покупатель, Товары, Сотрудники, Покупатель_товар и Поставщик_товар, представлены в приложении.

При заполнении таблиц необходимо учесть, что вначале заполняются главные таблицы, а затем подчиненные. Информацию можно вводить непосредственно в таблице либо создать автоформы (объекты форма / создать / Автоформа: в столбец и выбрать таблицу, для которой будем создавать автоформу).

Сортировка записей в таблице

1 Отсортировать записи таблицы Товары в алфавитном порядке поля Наименование. Сохранить порядок сортировки.

· Открыть таблицу Товары в режиме таблицы.

· Выделить поле Наименование.

· Нажмите кнопку .

· Закройте окно таблицы товары, сохранив изменение макета таблицы.

2 Отсортировать записи таблицы Покупатель по убыванию значений поля ФИО.

3 Отсортировать записи таблицы Поставщик_товар по возрастанию поля Дата. Сохранить результат сортировки.
