Лазерная генерация. Оптический резонатор

Рисунок 7 Оптический резонатор: 1 — активная среда; 2 — энергия накачки лазера; 3 — непрозрачное зеркало; 4 — полупрозрачное зеркало; 5 — лазерный луч.

Первоисточником генерации является процесс спонтанного излучения, поэтому для обеспечения преемственности поколений фотонов необходимо существование положительной обратной связи, за счёт которой излучённые фотоны вызывают последующие акты индуцированного излучения. Для этого активная среда лазера помещается в оптический резонатор. В простейшем случае он представляет собой два зеркала, одно из которых полупрозрачное — через него луч лазера частично выходит из резонатора. Отражаясь от зеркал, пучок излучения многократно проходит по резонатору, вызывая в нём индуцированные переходы. Излучение может быть как непрерывным, так и импульсным. При этом, используя различные приборы (вращающиеся призмы, ячейки Керра и др.) для быстрого выключения и включения обратной связи и уменьшения тем самым периода импульсов, возможно создать условия для генерации излучения очень большой мощности (так называемые гигантские импульсы). Этот режим работы лазера называют режимом модулированной добротности.

На рис. 8 схематично представлен принцип работы оптического резонатора. В ситуации, изображенной на рис. 8а, преобладающее количество частиц рабочего вещества, представленные светлыми кружками, находятся в основном состоянии, т. е. на нижнем энергетическом уровне. Лишь небольшое количество частиц, представленные темными кружками, находятся в электронно-возбужденном состоянии. При воздействии на рабочее вещество источником накачки (рис. 86) основное количество частиц переходит в возбужденное состояние (возросло количество темных кружков), создана инверсная заселенность. Далее (рис. 8в) происходит спонтанное излучение некоторых частиц, находящихся в электронно-возбужденном состоянии. Излучение, направленное под углом к оси резонатора, покинет рабочее вещество и резонатор. Излучение, которое направлено вдоль оси резонатора, подойдет к зеркальной поверхности.

У полупрозрачного зеркала (рис. 8г) часть излучения пройдет сквозь него в окружающую среду, а часть отразится и снова направится в рабочее вещество, вовлекая в процесс вынужденного излучения частицы, находящиеся в возбужденном состоянии.

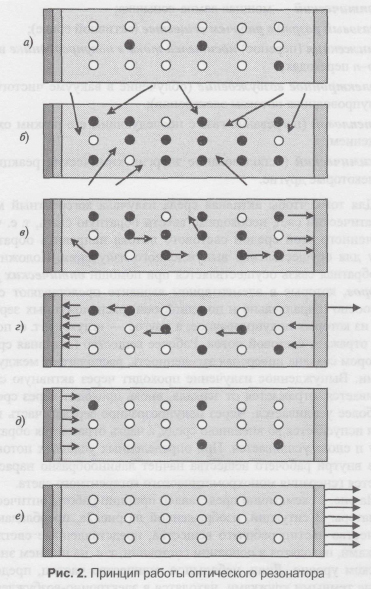

Рисунок 8 Принцип работы оптического резонатора

У «глухого» зеркала весь лучевой поток отразится и вновь пройдет рабочее вещество, индуцируя излучение всех оставшихся возбужденных частиц (рис. 8д). На рис. 8е отражена ситуация, когда все возбужденные частицы отдали свою запасенную энергию, а на выходе резонатора, на стороне полупрозрачного зеркала образовался мощный поток индуцированного излучения.

Основные конструктивные элементы лазеров включают в себя рабочее вещество с определенными энергетическими уровнями составляющих их атомов и молекул, источник накачки, создающий инверсную заселенность в рабочем веществе, и оптический резонатор. Существует большое количество различных лазеров, однако все они имеют одну и ту же и притом простую принципиальную схему устройства, которая представлена на рис. 7.
