Определение нормированного значения КЕО в районе строительства

Влияние на освещенность помещений pайона pасположения здания и оpиентация окон бесспоpны. Всем известно, что помещения на солнечной стоpоне более светлые, чем помещения с окнами на севеpную стоpону. Точно также здания, pасположенные в южных шиpотах более светлые, чем такие же здания в севеpных шиpотах.

На световой климат оказывают влияние не только геогpафическая шиpота, но и особенности pельефа местности: постоянный снежный покpов, лесной или гоpный массивы, откpытая pавнина и дp. Все эти особенности естественной освещенности при нормировании учитываются коэффициентом светового климата помещений m_N.

Нормированное значение КЕО, е_N, для зданий, расположенных в различных районах России определяется по формуле: е_N = е _H m_N (1)

где N — номер группы районов по обеспеченности естественным светом (см. Прил., табл. 2);

е _H — значение нормируемого КЕО по табл. 1;

т_N — коэффициент светового климата по табл. 3.

Полученные по формуле (1) значения следует округлять до сотых долей.

Пример выполнения построений

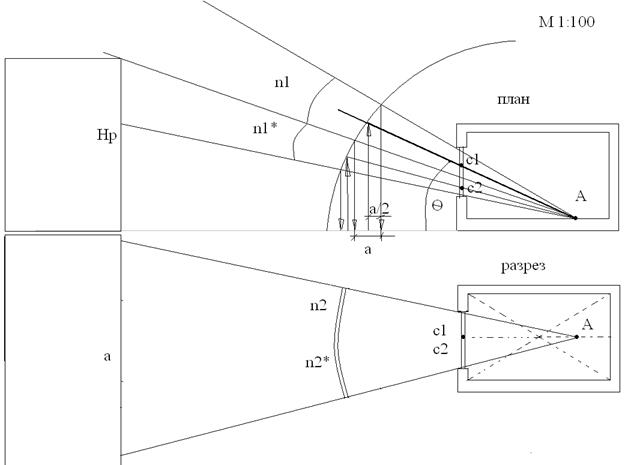

Рисунок 9 Графическое изображение плана и в разрезе, исследуемого помещения

Методика расчета КЕО помещения при боковом освещении.

Расчет коэффициента естественной освещенности (КЕО) при боковом освещении следует производить по формуле:

, (2)

где:

- количество участков небосвода, видимых через световой проем из расчетной точки;

- геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет от -того участка неба, определяемый по графикам I и II (Приложение, рис. 15, 16);

- коэффициент, учитывающий неравномерную яркость -того участка облачного неба МКО, определяемый по табл. 4;

- количество участков фасадов зданий противостоящей застройки, видимых через световой проем из расчетной точки;

- геометрический КЕО в расчетной точке при боковом освещении, учитывающий свет, отраженный от -того участка фасадов зданий противостоящей застройки, определяемый по графикам I и II (рис. 15, 16);

- средняя относительная яркость -того участка фасадов зданий противостоящей застройки, определяемая по табл. 5.

При расчете естественного освещения помещений в условиях застройки коэффициент отражения строительных и облицовочных материалов для фасадов противостоящих зданий (без оконных проемов) для существующей застройки следует принимать - по таблице 6.

- коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию, принимаемый по табл. 7;

- коэффициент, учитывающий изменения внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий, определяемый по формуле (3):

, (3)

где:

- коэффициент, учитывающий изменения внутренней отраженной составляющей КЕО в помещении при полном закрытии небосвода зданиями, видимыми из расчетной точки, определяемый по таблице 8.

- общий коэффициент светопропускания, определяемый по формуле (4):

, (4)

где:

- коэффициент светопропускания материала, определяемый по табл. 9;

- коэффициент, учитывающий потери света в переплетах светопроема, определяемый по табл. 9. Размеры светопроема принимаются равными размерам коробки переплета по наружному обмеру;

-коэффициент, учитывающий потери света в несущих конструкциях, определяемый по табл. 10 (при боковом освещении = 1);

- коэффициент, учитывающий потери света в солнцезащитных устройствах, определяемый в соответствии с табл. 10;

- принимаем за 1, т.к. коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарями и при боковом освещении отсутствует;

- коэффициент запаса, для помещений с боковым освещением = 1,2;

- геометрический КЕО в расчетной точке при верхнем освещении от -того проема, определяемый по графикам Данилюка (рис. 15, 16).

Расчетные значения КЕО, следует округлять до сотых долей. Допускается снижение расчетного значения КЕО, , от нормированного КЕО, , на 10%.

Геометрический коэффициент естественной освещенности, учитывающий прямой свет неба в какой-либо точке помещения при боковом освещении, определяется по формуле (5):

, (5)

где:

- количество лучей по графику I, проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения;

- количество лучей по графику II, проходящих от неба через световые проемы в расчетную точку на плане помещения.

Геометрический коэффициент естественной освещенности, учитывающий свет, отраженный от противостоящего здания при боковом освещении, определяется по формуле (6):

, (6)

где:

- количество лучей по графику I, проходящих от противостоящего здания через световые проемы в расчетную точку на поперечном разрезе помещения;

- количество лучей по графику II, проходящих от противостоящего здания через световой проем в расчетную точку на плане помещения.

Геометрический коэффициент естественной освещенности в какой-либо точке помещения при верхнем освещении определяется по формуле (7):

, (7)

где:

- количество лучей по графику I, проходящих от неба в расчетную точку через -ый световой проем на поперечном разрезе помещения;

- количество лучей по графику II, проходящих от неба в расчетную точку через -ый световой проем на продольном разрезе помещения;

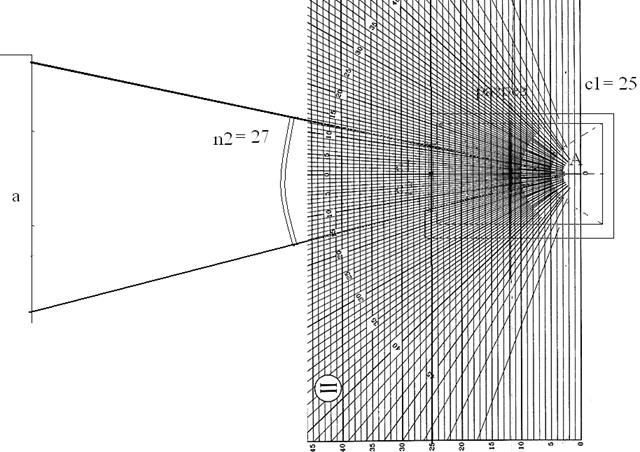

Рисунок 10

Рисунок 11

Рисунок 12

Рисунок 13
