Трубка Піто і витратомір Вентурі

Для вимірювання швидкості застосовується спеціальна гідродинамічна трубка, яка називається трубка Піто. Ця трубка поміщається у вимірюваній точці потоку рідини зігнутим кінцем проти руху і працює в комплексі з п'єзометром.

h 2

Рис. 3.6 – Трубка Піто

1 - п'єзометр;

2 - трубка Піто.

Під впливом швидкісного натиску вода в трубці Піто підіймається вище за рівень води в п'єзометрі на величину h = , знаючи висоту, знаходимо значення швидкості:

. (3.7)

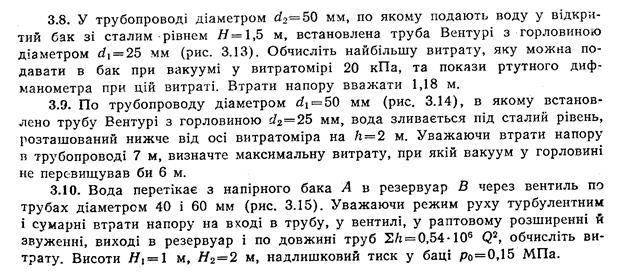

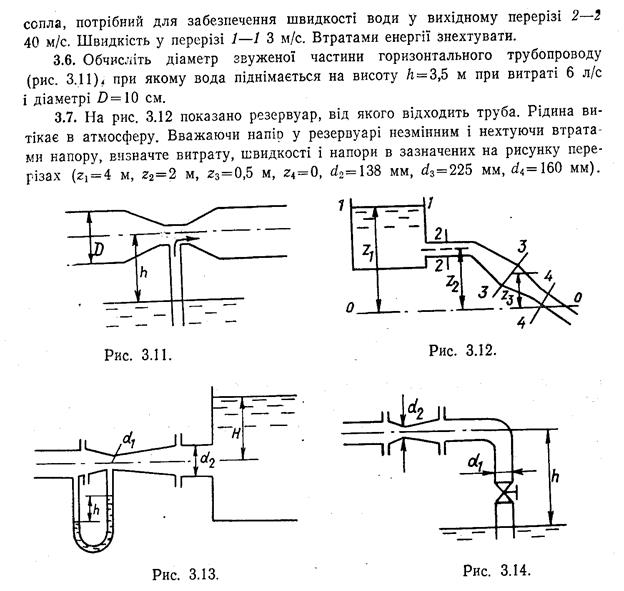

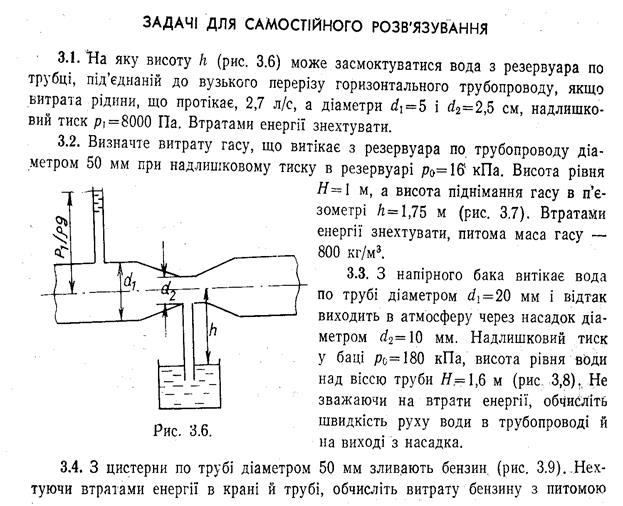

Простим типом водомірного пристрою в трубах є п'єзометричний водомір (витратомір Вентурі), який є вставкою в основну трубу діаметром D труби меншого діаметра з плавним входом і виходом.

h

h₁ h₂

1 2

D d

1 2

Рис. 3.7 – Витратомір Вентурі

Складаємо рівняння Бернуллі для перерізів 1-1 і 2-2, втрати натиску рівні 0, оскільки відстань між перерізами мала:

(3.8)

Фактична витрата буде дещо менше теоретичної через втрати енергії і може бути надана залежно від:

, (3.9)

де μ- таріровочний коефіцієнт, який визначається дослідним шляхом (звичайно 0,95-0,97).
