Дифференциальный усилитель биопотенциалов. Устройство, принцип работы, характеристики

Датчики. Классификация, параметры, погрешности.

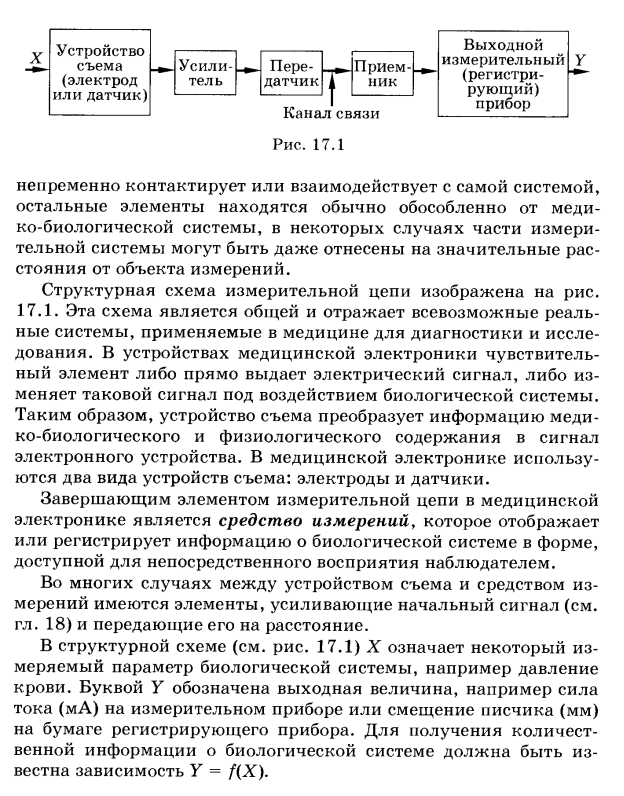

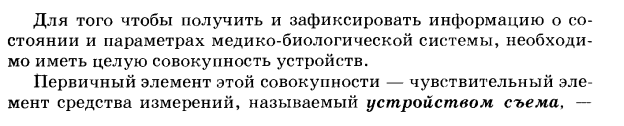

Общая схема съема и передачи медико-биологической информации.

Воздействие на органы и ткани организма человека переменным электромагнитным полем ультравысокой частоты (УВЧ-терапия). Терапевтический контур. Действие на организм. Реакция организма.

Воздействие на органы и ткани организма человека переменным электромагнитным полем высокой частоты (индуктотермия). Терапевтический контур. Действие на организм. Реакция организма.

Индуктотермия – метод электролечения, при котором на ткани организма воздействуют переменным электромагнитным полем высокой частоты (13, 56 МГц)

Под действием высокочастотного переменного магнитного тока в тканях с высокой электропроводностью (кровь, лимфа, печень, почки, селезенка) возникают индукционные или вихревые токи Фуко. Они обусловлены колебаниями заряженных частиц, относительно их среднего положения. Вихревые токи сопровождаются выделением тепла.

Реакция организма – в зоне воздействия повышается температура тканей, расширяются сосуды, улучшается кровоснабжение тканей, активируются обменные процессы

Использование индуктотермии – при бронхитах, пневмониях, гепатитах, язвенной болезни желудка, бронхиальной астме и т. д.

Ультравысокочастотная терапия – метод лечения переменным электромагнитным полем в частотном диапазоне от 30 до 3000 МГц. При УВЧ-терапии лечебный эффект достигается за счет воздействия на органы и ткани организма электрической составляющей переменного электромагнитного поля. Для этого орган, на который оказывается воздействие, помещается между пластинами конденсатора колебательного контура генератора переменного электромагнитного поля.

Электрическое поле ультравысокой частоты обладает высокой проникающей способностью, которая зависит от диэлектрических свойств тканей организма.

Реакция организма. Электрическое поле УВЧ снимает чувствительность болевых рецепторов, это обуславливает болеутоляющее действие. В очаге воспаления усиливается кровообращение, уменьшается воспалительный отек, стимулируется фагоцитоз.

Используется УВЧ-терапия при острых гнойных инфекциях – фурункул, карбункул, панариций, острых воспалительных процессах – в легких, бронхах, в желчном пузыре, при заболеваниях опорно-двигательного аппарата.

17. Конструктивные особенности аппаратов для УВЧ-терапии и индуктотермии. Принцип работы двухтактного лампового генератора, применяемого в аппарате для УВЧ-терапии и индуктотермии.

Основным функциональным блоком указанных аппаратов является двухтактный ламповый генератор переменного электромагнитного поля. Электромагнитные колебания возникают в колебательном контуре генератора, образованным емкостью Са и индуктивностью Lа, частота колебаний определяется величинами емкости и индуктивности колебательного контура:

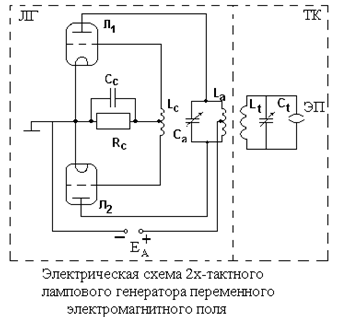

Трехэлектродные электронные лампы Л1 и Л2 обеспечивают поступление энергии в колебательный контур от внешнего питания. Чтобы колебания в контуре были незатухающими для этого необходимо в один полупериод открыть одну лампу, а в другой полупериод другую лампу. Это достигается использованием положительной индуктивной обратной связи, реализуемой с помощью катушки обратной связи Lс, крайние отводы которой подключены к управляющим сеткам ламп Л1 и Л2, а средний отвод катушки связан с катодами ламп. В положительный период колебаний на управляющей сетке лампы Л1 будет положительный потенциал относительно катода, лампа открыта – через нее протекает электрический ток, обеспечивается поступление энергии в колебательный контур. На управляющей сетке лампы Л2 в положительный полупериод напротив – отрицательный потенциал относительно катода и лампа заперта В отрицательный полупериод колебаний меняется полярность потенциала на управляющих сетках ламп Л1 и Л2 относительно катода, лампа Л1 закрывается, лампа Л2 открывается. Таким образом, обеспечивается поступление энергии в колебательный контур генератора в оба полупериода колебаний (двухтактный генератор).

Датчик – устройство, преобразующее измеряемую или контролируемую величину в сигнал, удобный для передачи, дальнейшего преобразования или регистрации.

Датчики: генераторные и параметрические

Генераторные датчики под воздействием измеряемого сигнала непосредственно генерируют напряжение или ток. Типы этих датчиков:

1. Пьезоэлектрические, пьезоэлектрический эффект

2. Термоэлектрические, термоэлектричество – явление возникновения ЭДС в электрической цепи, состоящей из последовательно соединенных разнородных проводников, имеющих различную температуру спаев

3. Индукционные, электромагнитная индукция

4. Фотоэлектрические, фотоэффект

Параметрические датчики под воздействием измеряемого сигнала изменяют какой-либо свой параметр

1. Емкостные, емкость

2. Реостатные, омическое сопротивление

3. Индуктивные, индуктивность или взаимная индуктивность.

В зависимости от вида энергии датчики бывают:

1. Механические

2. Акустические

3. Температурные

4. Электрические

5. Оптические

6. И другие

Датчики характеризуются:

1. Функцией преобразования – функциональной зависимостью выходной величины у от входной х, которая описывается аналитическим выражением у=f(x) или графиком

2. Чувствительность датчика показывает, в какой мере выходная величина реагирует на изменение входной:

z = y/ x

В зависимости от вида датчика выражается в омах на миллиметр, в милливольтах на кельвин и т.д.

Причины погрешностей:

1. Температурная зависимость

2. Гистерезис – запаздывание у от х даже при медленном изменении входной величины

3. Непостоянство функции преобразования во времени

4. Обратное воздействие датчика на биологическую систему, приводящее к изменению показаний

5. Инерционность датчика
