Сбор и отвод грунтовых вод

Для отвода поверхностных вод от земляного полотна предусматривается устройство кюветов, нагорных, водоотводных и других канав, а земляному полотну придана форма, обеспечивающая беспрепятственный сток воды с него к водоотводам.

Однако во многих случаях для обеспечения устойчивости земляного полотна приходится принимать дополнительные меры по регулированию поверхностного стока, понижению и перехвату грунтовых (подземных) и поверхностных вод, укреплению земляного полотна от размывов. Если вода проникнет в грунт, борьба с ней будет значительно сложней и дороже, чем борьба по отводу поверхностной воды.

Работы по регулированию стока поверхностных вод заключаются в планировке поверхности, исключающей застой воды, в устройстве сети водосборных и водоотводных канав и лотков. Расположение канав и лотков определяют по плану местности в горизонталях и на основании дополнительных съемок. Продольный уклон канав может соответствовать крутизне склонов местности в пределах 0,002 — 0,008, а при укреплении дна и откосов канав против размывов — в пределах 0,010 — 0,015.

Размеры канав устанавливают расчетом, с тем, чтобы они пропускали максимальный расход воды. При крутых склонах местности канаву устраивают участками с пологими уклонами, исключающими размыв откосов и дна, а на стыке этих участков делают сооружения в виде перепадов или быстротоков (рис. 4.4).

При необходимости пропустить малый водоток, например оросительный канал, под путем устраивают дюкер.

Здесь два колодца, соединенные внизу трубой, служат как сообщающиеся сосуды для пропуска водотока под рельсовым путем, проложенном в неглубокой выемке, когда устройство обычной трубы невыполнимо.

Чтобы труба не заиливалась, дно колодцев понижают относительно лотка трубы.

Для перехвата и отвода грунтовой воды, отрицательно влияющей на прочность и устойчивость земляного полотна, или для понижения ее уровня устраивают открытого типа дренажи, к которым относятся канавы и лотки, и закрытого типа, к которым относятся дренажи траншейного типа и штольни.

Наиболее распространены горизонтальные дренажи, из которых простейшим видом является дренажная канава.

К другим простым дренажным устройствам обычно относятся лотки сборные железобетонные, бетонные и редко — деревянные. В настоящее время внедряются водоотводные лотки из композитных материалов длиной до 6 м (рис. 4.5).

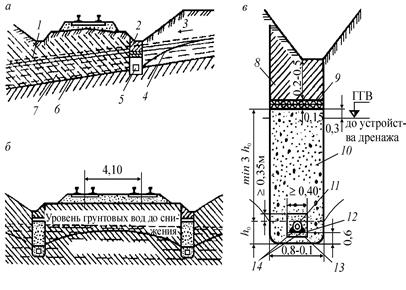

В зависимости от высоты лотка масса одного погонного метра такого лотка составляет от 12 до 24 кг. Секция лотков обеспечивает простоту сборки в полевых условиях. Из закрытых дренажей наибольшее распространение получили подкюветные дренажи (рис. 4.6), роль которых заключается в понижении уровня грунтовых вод под основной площадкой земляного полотна.

При глубине залегания грунтовых вод 6 м и более дренажи делают в виде галерей (рис. 4.7.).

Если дно траншеи необходимо опустить до глубины более 10 м, то строят дренажную штольню, закладываемую тоннельным способом.

Надежная защита откосов земляного полотна от действия поверхностных вод, солнца, ветра и мороза достигается укреплением их различными способами. Для этого откосы выемок и неподтопляемых насыпей, а также дно и откосы кюветов и канав засеивают травой, реже закладывают дерном и мостят камнем, покрывают откосы глинобетоном, грунтобетоном, промазученным песком. Лучшим видом укрепления кюветов и канав является облицовка дна и откосов бетонными и асфальтобетонными плитами или укладка бетонных и асбоцементных лотков (скорлуп) полуцилиндрической формы.

Укрепление подтопляемых откосов, насыпей и конусов у мостов производят более надежными средствами — одиночным или двойным мощением, каменной наброской, укладкой габионов (ящики из проволоки, заполненные камнем), армированных асфальтобетонных, сборных и монолитных бетонных и железобетонных плит.
