Межосевое расстояние

Радиусы начальных окружностей

Геометрические параметры зубчатых передач

Угол зацепления α _w

Теоретическое зацепление не имеет бокового зазора между зубьями.

Отсюда следует, что S_{w 1}= e_{w 2} и e_{w 1}= S_{w 2}, а так как S_{w 1}+ e_{w l}= p_w, то (рис. 4.4)

. (4.8)

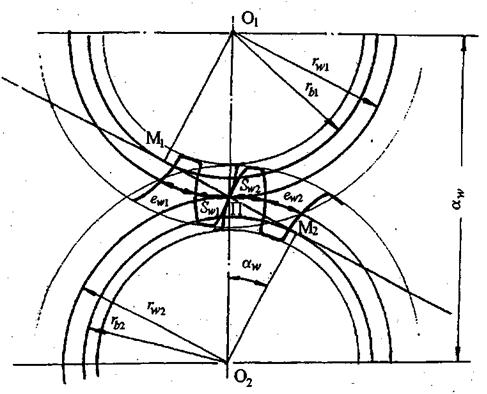

Рис. 4.4. К определению угла зацепления

Толщина зубьев по начальным окружностям:

, (4.9)

. (4.10)

Подставляя выражения (4.9) и (4.10) в (4.8), получим

. (4.11)

При этом

.(4.12)

. (4.13)

. (4.14)

Подставляя в выражение (4.11) выражения (4.12–4.14), будем иметь

После простейших преобразований получим

или

(4.15)

Для нулевых передач x _Σ = 0, inv α _w = inv α, т.е. угол зацепления равен углу профиля исходного контура (20^°).

Из прямоугольных треугольников O₁M₁II и О₂М₂П (рис. 4.4) определим

(4.16)

Для нулевых передач т.е. в нулевых передачах начальные окружности совпадают с делительными.

(4.17)

Для нулевых передач межосевое расстояние равно делительному межосевому расстоянию а:

(4.18)
