Система охлаждения генератора
Систему охлаждения генератора обслуживает персонал турбинного отделения. Рассмотрим кратко схемы: - Схема газоохлаждения применительно к неблочным ПТУ. - Схема газоохлаждения мощных ТГ Схема газоохлаждения применительно к неблочным ПТУ

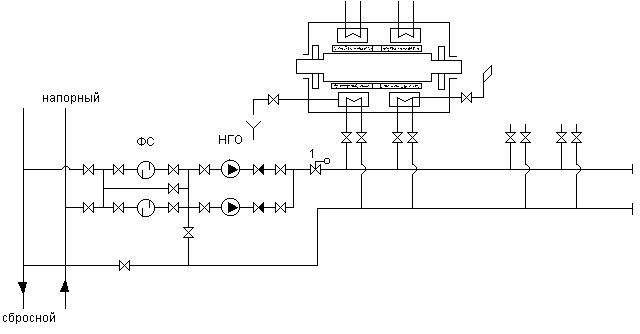

Схема газоохлаждения применительно к неблочным ПТУ Сталь ротора и статора, а также их обмотка ТГ не более 10 кВ охлаждается водородом. Водород прокачивается торцевыми вентиляторами генератора через зазор между ротором и статором и нагревается. Свое тепло он отдает охлаждающей воде в газоохладителях (г/о). Газоохладители встроены в конструкцию генератора. Температура холодного газа регулируется на уровне не выше 40 Температура охлаждающей воды, исходя из условия отсутствия отпотевания трубопроводов схемы элементов генератора, должна быть не меньше 18 Использование последней схемы для традиционных г/о нежелательно, так как в этом случае возможна опрессовка г/о водой, давление которой больше давления водорода в корпусе генератора, что нежелательно из-за вероятности попадания воды в корпус генератора в случае неплотности г/о. Это в свою очередь может привести к короткому замыканию. Расход воды через г/о регулируется за счет степени открытия задвижек на входе в г/о и степени открытия задвижки, установленной на напорном водоводе в г/о. Сливные задвижки после г/о должны быть полностью открыты, а для исключения завоздушивания г/о воздушники должны быть также постоянно открыты или регламентирован график их продувки. Схема является ответственной, поэтому предусмотрена АВР НГО. Схема включается в работу, как правило, при пуске ТГ и выводе его на 800 об/мин. Отключение схемы осуществляется после останова ротора ТГ. Схема газоохлаждения мощных ТГ
На ТГ >10 кВ используется замкнутая система газоохлаждения. Особенности данной системы: В схеме используется дистиллят, то есть уровень в баке насоса г/о поддерживается за счет подпитки добавочной химически обессоленной воды. Тепло из контура НГО отдается в схему основного конденсата. В летнее время или для случаев ремонта ОГК теплосъем из системы НГО осуществляется циркуляционной водой в ОГЦ (охладитель газоохладителей циркуляционной водой). Особенности обслуживания схемы. 1. Насосы НГО имеют АВР по понижению давления и по отключению работающего насоса. 2. Температура газа не должна превышать 40 градусов и не быть ниже 22 градусов. 3. Температура газа регулируется расходом ХОВ через Г.О. При этом выходные задвижки открывают полностью (чтобы не опрессовать Г.О.), а входными задвижками обеспечивают необходимый расход. 4. Температуру циркулирующей воды регулируют байпасами на ОТК или ОГЦ. 5. Обязательно контролируют и организуют постоянный пропуск воды через воздушник 1. Схема охлаждения обмотки статора.

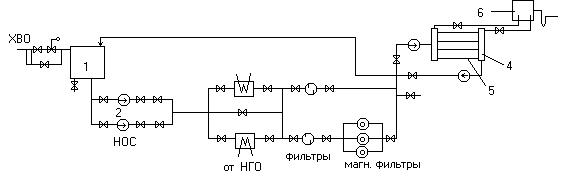

1 - вакуумный бак; 2 - НОС – насосы охлаждения статора; 3 – охладители конденсата; 4 – кольцевые коллекторы для соединения обмоток статора; 5 – обмотки статора; 6 – воздушный клапан для контроля выхода воздуха или водорода (пузырьков не должно быть). Охлаждение обмоток статора осуществляется циркуляцией дистиллята по контуру: бак - ТОА – фильтры - обмотка статора - вакуумный бак. Особенности обслуживания схемы. 1. Для удаления неконденсирующихся газов в вакуумном баке поддерживается вакуум 0,1-0,2 ата. 2. В системе используется дистиллят с R= 200 кОм. 3. Строгая регламентация давления дистиллята в обмотке статора 3 + 0,5 кг/см2 и расходе. 4. АВР НОС работает при отключении работающего насоса и при снижении расхода. 5. При недопустимом расходе дистиллята ТГ отключается с выдержкой времени. 6. Обязательный контроль перетока дистиллята через воздушник.
