Тема 2 (4ч): Выпрямители:

4. Лекция 3 (2ч)

Выпрямители в однофазных цепях: а) однополупериодный, б) 2-х полупериодный, (мостовой).Расчет среднего выпрямленного напряжения, коэффициент пульсаций.

Однополупериодные выпрямители.

Однополупериодная схема выпрямления с активной нагрузкой (рис. 5 а) является простейшей из известных схем выпрямления. Будем считать диод и трансформатор идеальными, т. е. полагаем, что сопротивление диода в прямом направлении равно нулю, в обратном- бесконечности, а активные и реактивные сопротивления обмоток трансформато­ра равны нулю.

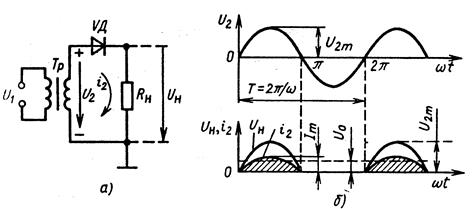

рис. 5 а,б

В течение первого полу-периода напряжения на вторичной обмотке трансформатора, когда на аноде диода VD потенциал будет положительный относительно катода, диод открыт. Напряжение на вторичной обмотке трансформатора будет непосредственно приложено к нагрузке и в ней возникнет ток (рис. 5 б), который будет повторять форму напряжения на вторичной обмотке трансформатора, так как трансформатор идеальный. В течение второго полупериода на аноде диода VD будет отрицательный относительно катода потенциал, диод закрыт, а ток в нагрузке окажется равным нулю. Среднее значение выпрямленного напряжения на нагрузке, его постоянную составляющую в пределах периода, можно найти из следующего равенства:

=

Заменив амплитудное значение напряжения его действующим (), получим

или

Постоянную составляющую вы­прямленного тока можно подсчитать по формуле:

Обычно значение напряжения , так же как тока, задается при расчете выпрямителя.

Если напряжение сети известно, то коэффици­ент трансформации трансформатора, необходимый для обеспечения заданного напряжения на нагруз­ке, должен быть равен

Из работы схемы следует, что в течение тех полупериодов, когда диод закрыт, к нему приложено напряжение, равное напряжению на вторичной об­мотке трансформатора, причем это напряжение имеет обратную для диода полярность. Максимальная величина этого напряжения, называе­мая обратным напряжением , в нашем случае равна амплитуде напряжения на вторичной обмотке трансформатора , т. е.

Если напряжение на нагрузке пульсирует, достигая максимального значения один раз за период, такую кривую напряжения можно представить в виде суммы постоянной составляющей и ряда синусоид различной амплитуды и частоты.. Из переменных составляю­щих выпрямленного напряжения наибольшую амплитуду имеет составляющая самой низкой (основной) частоты, т. е. амплитуда первой гармоники. Можно доказать, что для однополупериодной схемы ампли­туда первой гармоники

Частота первой гармоники равна частоте сети так как кривая напряжения на нагрузке достигает максимального значения один раз за период.

Пульсации напряжения на нагрузке оцениваются коэффициентом пульсаций

Для однополупериодной схемы коэффициент пульсаций: т. е. амплитуда первой гармоники в 1,57 раза больше выпрямленного напряжения.

По вторичной обмотке проходит постоянная составляющая тока нагрузки . Она подмагничивает сердечник трансформатора. В стали трансформатора возникают потери, увеличивается ток холостого хода трансформатора и снижается КПД всего устройства.
