Расчет выпрямителя с емкостным фильтром

Исходные данные для расчета:

m = 2; U_выпр = 9В; I_выпр = 25мА; Коэффициент пульсаций q₂=0,01

Рисунок 4 - Мостовая схема выпрямителя

1) Рассчитаем параметр А:

, где ;

;

Графики напряжения на выходе трансформатора, выпрямителя показаны на рис.5

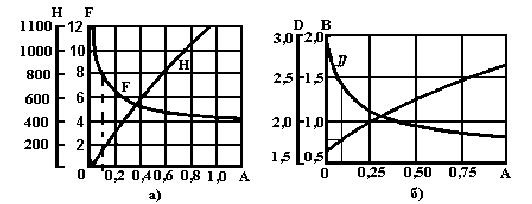

Рисунок 5 - Графики для определения функций

По графику определили параметры F, H, B, D.

F = 7; H = 220; В = 0,85; D = 2,25;

2) Максимальное значение анодного тока диода

;

3) Действующее значение напряжения вторичной обмотки трансформатора

U₂ = ВU_выпр; U₂ = 0,85 · 9 = 7,65 В;

4) Максимальное обратное напряжение на диоде

;

5) Действующее значение тока вторичной обмотки трансформатора

;

6) Действующее значение тока первичной обмотки трансформатора

, где - коэффициент трансформации

7) Расчетная мощность вторичной обмотки трансформатора

;

8) Расчетная мощность первичной обмотки трансформатора

;

9) Расчетная мощность трансформатора

;

10) Емкость конденсатора фильтра в мкФ для

;

Выбираем стандартное значение С = 1000 мкФ
