Основные теоретические положения. 1. Назначение и принцип работы усилителя переменного напряжения
1. Назначение и принцип работы усилителя переменного напряжения. Усилители позволяют преобразовать периодические сигналы малых напряжений (от 10-7В) и токов (от 10-14А) в сигналы такой же формы, но значительно больших значений напряжения, тока, мощности. Усиление сигнала осуществляется за счёт энергии источника питания.
Рассмотрим принцип действия наиболее распространённого усилительного каскада, принципиальная схема которого представлена на рис.1,а. Основным активным элементом данного каскада является транзистор VT, включенный по схеме с общим эмиттером.
Она наглядно показывает усилительные свойства транзистора по току. В точке А коэффициент усиления транзистора по току Таким образом, в схеме усилительного каскада транзистор выполняет роль усиления входного тока iБ. Резистор RK служит для преобразования выходного тока iK в выходное напряжение: UВЫХ = ЕК - RKiK. На переходной характеристике транзистора можно выделить участки, определяющие его различные режимы работы. Участок 1-2 (IБ £ 0) соответствуют режиму отсечки, в котором оба р – n перехода транзистора закрыты и IK» 0. Участок 3 - 4 (IБ ³ IБ.НАС) соответствует режиму насыщения. В этом режиме оба перехода открыты и IK = IK.MAX. Участок 2 – 3 соответствует усилительному режиму, в котором изменение тока IБ вызывает пропорциональное изменение IК. При работе транзистора в усилительном каскаде режимы отсечки и насыщения не используются. Это достигается, во-первых, путём подключения базы транзистора к источнику питания через резистор RБ (рис.1) и, во-вторых, ограничением амплитуды входного сигнала UВХ(t) £ UВХ.MAX. Величина RБ выбирается такой, чтобы при отсутствии входного сигнала рабочая точка А (точка покоя), определяемая значением IБО = (ЕК – UБЭ) / RБ»ЕК / RБ, находилась в центре линейного участка переходной характеристики транзистора (рис.2). Наглядно работу усилителя можно представить с помощью временных диаграмм сигналов в их причинной последовательности: UВХ(t)®iБ(t)®iK(t)®UВЫХ(t)®UВЫХ~ (t)

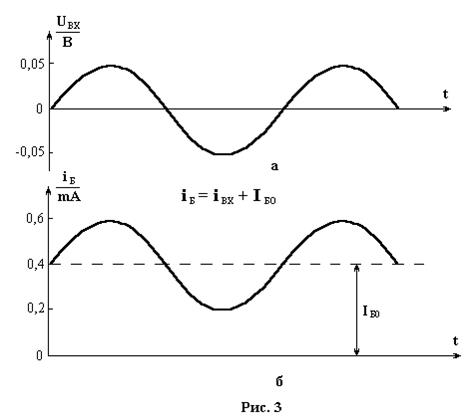

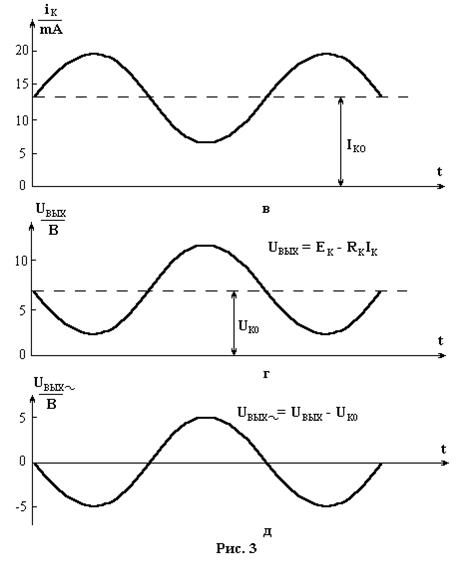

течёт ток iБ(t) = IБО + iВХ(t) (рис.3,б); изменяющийся в пределах 0,2 …0,6 мА. Колебания тока iБ(t) в соответствии с переходной характеристикой
2. Основные характеристики усилителя.
