Расчет параметров каскада по полезному сигналу (переменному напряжению)

1. По входной и выходной ВАХ в выбранной рабочей точке рассчитать h-параметры схемы замещения транзистора.

Расчет h-параметров для мало сигнальной схемы замещения.

На входной и выходной характеристиках вокруг рабочей точки построим прямоугольные треугольники так, чтобы участки соответствующих характеристик являлись гипотенузами этих треугольников. При этом размеры треугольников будем выбирать так, чтобы их гипотенузы были приблизительно линейными.

По входной характеристике определяем:

.

По выходной характеристике определяем:

.;

;

;

;

Индекс «э» говорит о том, что значения h-параметров рассчитаны для схемы ОЭ.

Рассчитанные h-параметры имеют следующий физический смысл:

· – дифференциальное входное сопротивление;

· – коэффициент обратной связи по напряжению;

· – Дифференциальный коэффициент передачи тока;

· – дифференциальная выходная проводимость.

2. По схеме замещения определяем параметры при работе усилителя на холостом ходу ( отсутствует)

Коэффициенты усиления:

K_i = = 100

= 650 Ом

С учетом условий R_г = 0,1 R_вх = 65 Ом, R_н = R_вх = 650 Ом рассчитаем параметры каскада под нагрузкой:

= 23,3

Оценить значения емкостей конденсаторов связи и блокировочного конденсатора С_э можно из соотношений:

принимаем из ряда Е12 С1=120 мкФ

принимаем из ряда Е12 С1=120 мкФ

принимаем из ряда Е12 С1=820 мкФ

Коэффициент усиления мощности схемы:

КПД усилителя (энергетический)

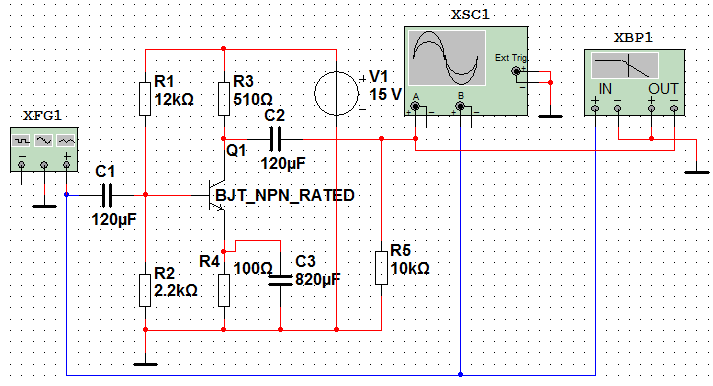

Подадим на вход каскада синусоидальный сигнал частотой 1 кГц и амплитудой 10 мВ:

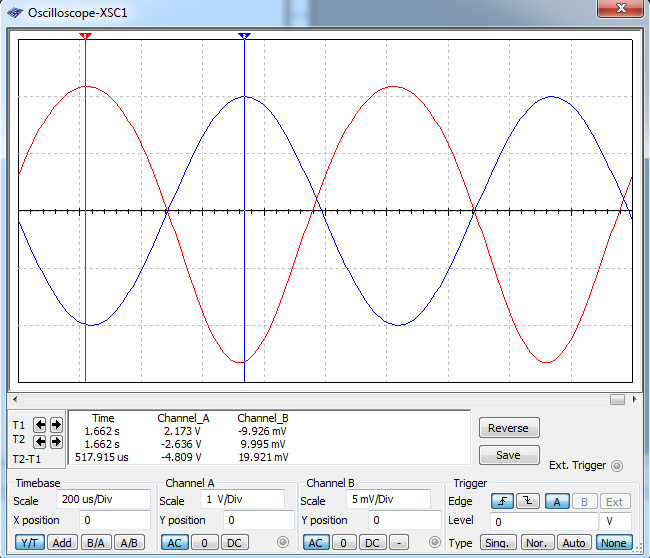

По амплитудам входного и выходного сигналов вычислим коэффициент усиления схемы:

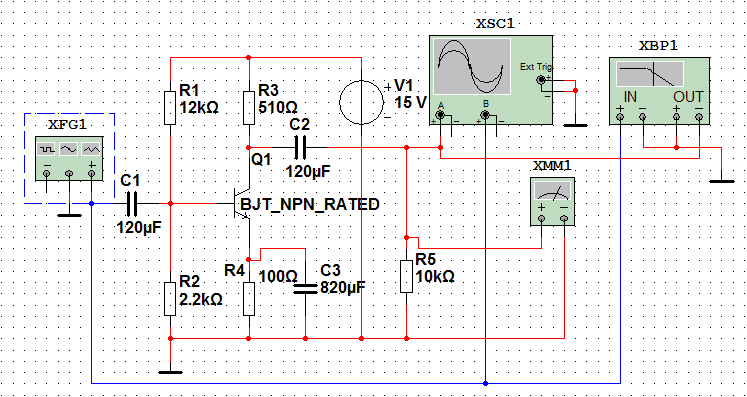

Подключим на выход усилителя вольтметр. Изменяя входное напряжение, заполним таблицу:

	0,1
	17,3	172,3

По данным получили передаточную характеристику

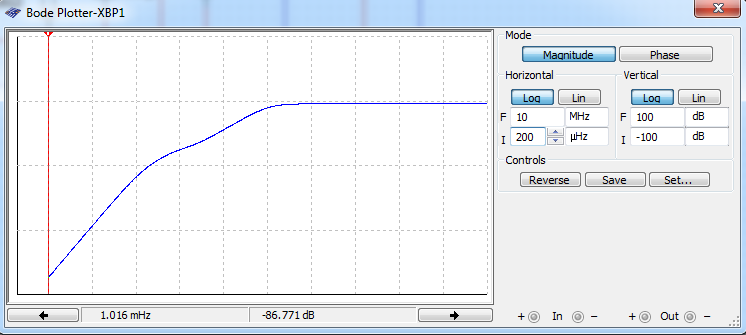

Подключим на выход усилителя плоттер Боде (графопостроитель):

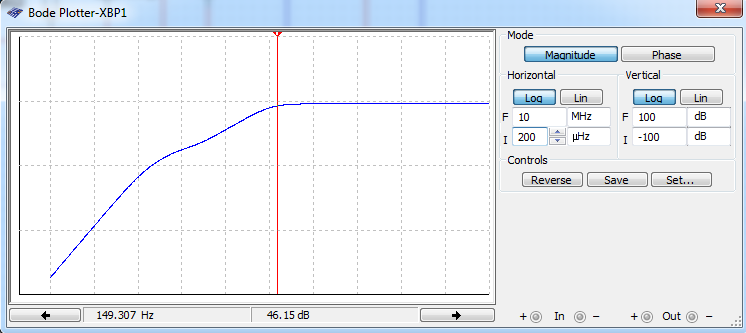

Увеличим значения емкостей входного и выходного конденсаторов в 2 раза:

Вывод: конденсатор, подключенный параллельно резистору R4, служит для увеличения коэффициента усиления каскада. При изменении конденсаторов позволяет расширить полосу пропускания в области низких частот.
