Тема: Эквивалентные преобразования линейных электрических цепей 4 страница

Тема: Баланс мощностей

Если то мощность активного двухполюсника А равна ___ Вт.

Варианты ответов

40

60

20

80

Тема: Методы анализа нелинейных резистивных цепей постоянного тока

На рисунке приведен рабочий участок вольт-амперной характеристики полупроводникового стабилитрона. Дифференциальное сопротивление стабилитрона равно ___ кОм.

Варианты ответов

7,5

4,57

0,62

56

Тема: Уравнения и режимы работы четырехполюсников

Для четырехполюсника, схема которого приведена на рисунке, сопротивления и соответственно равны …

Варианты ответов

Тема: Цепи с распределенными параметрами
Коэффициент затухания линии с распределенными параметрами измеряется в …

Варианты ответов

Тема: Основные законы электрических цепей

В изображенной схеме при ток I равен ___ А.

Варианты ответов

16

22

10

– 6

Тема: Физические основы электротехники
Характеристикой среды в электростатическом поле является ее …

Варианты ответов

потенциал электрического поля

электрическое смещение

диэлектрическая проницаемость

удельная электрическая проводимость

Тема: Элементы электрических цепей

Вольт-амперной характеристикой линейного резистивного элемента (см. рисунок) является зависимость …

Варианты ответов

4

1

3

2

Тема: Метод эквивалентного генератора

Если то внутреннее сопротивление эквивалентного генератора относительно точек а и b равно ___ Ом.

Варианты ответов

20

5

10

15

Тема: Метод контурных токов

Для цепи, схема которой изображена на рисунке, верно составлено уравнение …

Варианты ответов

Тема: Резонансные явления в линейных электрических цепях синусоидального тока

Если в режиме резонанса известны показания приборов (см. рис.), то добротность контура равна …

Варианты ответов

500

5

0,2

100

Тема: Пассивный двухполюсник в цепи синусоидального тока

Вектор 2 на векторной диаграмме представляет …

Варианты ответов

реактивную составляющую тока

реактивную составляющую напряжения

активную составляющую напряжения

активную составляющую тока

Тема: Цепи с распределенными параметрами
Линия, вдоль которой волны всех частот распространяются с одинаковой фазовой скоростью и затухают в равной степени, является …

Варианты ответов

линией с согласованной нагрузкой

однородной линией

линией без потерь

линией без искажений

Тема: Уравнения и режимы работы четырехполюсников
Для четырехполюсника с известными уравнениями в Z-форме

коэффициент передачи напряжения при холостом ходе равен …

Варианты ответов

Тема: Метод эквивалентного генератора

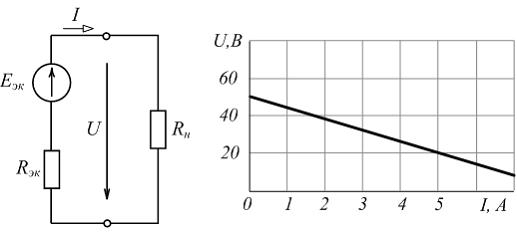

ЭДС эквивалентного генератора с заданной вольт-амперной характеристикой равна _____ В.

Варианты ответов

30

100

50

20

Тема: Методы анализа нелинейных резистивных цепей постоянного тока

С ростом тока статическое сопротивление стабилитрона, участок вольт-амперной характеристики которого приведен на рисунке, …

Варианты ответов

остается неизменным

сначала увеличивается, потом уменьшается

увеличивается

уменьшается

Тема: Метод контурных токов

По методу контурных токов верно составлено уравнение …

Варианты ответов

Тема: Пассивный двухполюсник в цепи синусоидального тока

Если то комплексное входное сопротивление цепи равно ____ Ом.

Варианты ответов

5

Тема: Резонансные явления в линейных электрических цепях синусоидального тока

В схеме (см. рис.) Резонансная частота равна ____ рад/с.

Варианты ответов

Тема: Расчет электрических цепей при периодических несинусоидальных воздействиях

Если то напряжение, измеряемое вольтметром магнитоэлектрической системы, (см. рис.) равно ____ В.

Варианты ответов

4

6,7

10

9,2

Тема: Физические основы электротехники
Основным электрическим свойством проводящей среды является ее …

Варианты ответов

удельная электрическая проводимость

плотность тока

напряженность электрического поля

потенциал электрического поля

Тема: Элементы электрических цепей
К активным приемникам относятся …

Варианты ответов

индуктивные элементы

аккумуляторы в процессе их разрядки

емкостные элементы

электрические двигатели

Тема: Баланс мощностей

Для приведенной схемы верным уравнением баланса мощностей является …

Варианты ответов

Тема: Эквивалентные преобразования линейных электрических цепей

При входное сопротивление равно ___ Ом.

Варианты ответов

5

8

15

25

Тема: Физические основы электротехники
Связь между электрическим током и напряженностью магнитного поля устанавливается законом …

Варианты ответов

полного тока

электромагнитной индукции

Ома

Джоуля – Ленца

Тема: Уравнения и режимы работы четырехполюсников
Для четырехполюсника c известными уравнениями в Z-форме

входное сопротивление в режиме короткого замыкания равно ___ Ом.

Варианты ответов

Тема: Основные определения и классификация четырехполюсников
Возможны ____ форм(-ы) записи уравнений пассивного четырехполюсника.

Варианты ответов

6

3

4

8

Тема: Расчет электрических цепей при периодических несинусоидальных воздействиях

Если

то постоянная составляющая тока равна ___ А.

Варианты ответов

0

34

20

10

Тема: Способы представления синусоидальных электрических величин

На рисунке приведена осциллограмма напряжения и тока пассивного двухполюсника. Угол сдвига фаз равен ____ рад.

Варианты ответов

0

Тема: Физические основы электротехники
Единицей удельной электрической проводимости является …

Варианты ответов

ампер на метр (А/м)

сименс на метр (См/м)

Ом·метр (Ом∙м)

вольт на метр (В/м)

Тема: Элементы электрических цепей
Потокосцепление линейного индуктивного элемента равно …

Варианты ответов

Тема: Элементы электрических цепей
Потокосцепление линейного индуктивного элемента равно …

Варианты ответов

Тема: Основные законы электрических цепей

В изображенной схеме при рассеиваемая в резисторе R мощность Р равна ___ Вт.

Варианты ответов

500

800

1100

– 300

Тема: Пассивный двухполюсник в цепи синусоидального тока

Если то напряжение u равно ____ В.

Варианты ответов

Тема: Методы анализа нелинейных резистивных цепей постоянного тока

Два нелинейных резистивных элемента с одинаковыми вольт-амперными характеристиками (см. рис.) соединены параллельно. Если ток на входе цепи равен то входное напряжение равно ____ В.

Варианты ответов

4

3

2

6

Тема: Метод эквивалентного генератора

По заданной вольт-амперной характеристике сопротивление эквивалентного генератора равно ____ Ом.
