ТЕМА 4. Методы расчета линейных цепей постоянного тока.Задачей анализа цепи является определение всех токов. Расчет схем замещения ведется одним из следующих методов: метод эквивалентных преобразований; метод непосредств. применения законов Кирхгофа; метод узловых потенциалов; метод межузлового напряжения; метод эквивалентного генератора; метод наложения; метод контурных токов и др. Метод непосредственного применения законов Кирхгофа (первый закон Кирхгофа: алгебр.сумма токов ветвей, сходящ. в одной точке, равна нулю. Второй закон Кирхгофа: алгебр.сумма ЭДС в замкн. контуре равна алгебр. сумме падений напряжения в данном контуре. Порядок расчета: произвольно назначают направления токов в ветвях; произвольно назначают направления обхода контуров; записывают У - 1 уравнение по I закону Кирхгофа. (У — число узлов в цепи); записывают оставшиеся ур-нияпо II закону Кирхгофа. (В — число ветвей в цепи); решают систему уравнений относительно токов и уточняют величины падений напряжения на элементах.);

Метод контурных токов (по памяти). Метод междуузлового напряжения (Для этого произвольно покажем направление м/узлового напряжения U.Это напряж. опред. по формуле: . Затем выбираем отдельный двухполюсник (ветвь), полюса кот. имеют напряж. U, выбираем направление обхода и решаем однород.ур-ние). Расчет электрических цепей методом наложения (суперпозиции)
Ток в любой ветви сложной электрической цепи равняется алгебраической сумме отдельных токов от каждого источника электроэнергии. Метод наложения состоит: в замене одной схемы с n источниками ЭДС и тока, n такими же схемами, с одним источником в каждой; расчет отдельных токов в ветвях цепи с одним источником и их алгебраическом сложении для определения токов заданной цепи с n источников.
Например, вместо схемы (рис. 1, а) рассчитываются три схемы (рис. 1, б, в, г), а результаты алгебраически складываются:

При выключении источника ЭДС электрическая цепь закорачивается, поскольку ее Rвн = 0, а источники тока – разрывается, поскольку их Rвн → ∞.

ТЕМА 5. Анализ нелинейных электрических цепей постоянного тока: нелинейной называется цепь кот.имеет хотя бы один нелинейный элемент (к примеру резистор, сопротивление кот. изменяется в зависимости от силы тока). Анализ нелинейн. цепей проводится графическим методом.

Метод опрокинутой характеристики.

НЕ СДЕЛАНА!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

ТЕМА 6. Анализ и расчет линейных электрических цепей синусоидального тока.

Элементы схем замещения цепей синусоидального тока: те же элементы схем замещения что и при пост. токе: идеальные источник тока, источник напряж., резистор, конденсатор, катушка.

Параметры синусоидально изменяющейся величины: синусоидальным назыв. ток, кот. изменяется по закону синуса. , где - мгновен. знач. тока; -амплитуда; - нач. фаза; - полная фаза; – частота. На практике синусоид.величину выражают постоянным значением – действующей величиной ()

Идеальный резистор в цепи синусоидального тока:пусть для действующ. значений для идеальн. резистора. Угол сдвига фаз . Ток и напряж. совпадают по фазе.

Идеальный индуктивный элемент в цепи синусоидального тока: пусть

. Ток отстает отнапряж.

Идеальный ёмкостный элемент в цепи синусоидального тока: пусть

– реактивное емкостн. сопротивл.

-закон Ома для действ.знач. емкостного элемента.

Анализ неразветвлённой цепи синусоидального тока:

; Напряж. опред. по второму зак. Кирхгофа для мгновен. значений:

комплексное сопротивление. -в алгебр. виде

модуль комплексного числа.

аргумент комплексного числа. - закон Ома в комплексной форме для неразветвл. цепи. При последовательном соедин. элементов векторн. диаграмму удобно начинать с вектора тока (направляем по оси +1

)

Анализ разветвлённой цепи синусоидального тока:

Комплексное сопротивление 1 ветви: сопротивление 1 ветви. м/у напряж. и током.

сопротивление 2 ветви. м/у напряж. и током. Примем нач. фазу равной нулю:

Активная сост. тока- это проекция тока на направление напряжения: реактивная – на направление, перпендикулярное напряжению.

Резонансом в электротех. назыв явление совпадения тока и напряж по фазе в цепи с разнород. реактивными элементами. Разичают: резонанс токов и резонанс напряж. Резонанс токов возник. в цепи при параллельном соед. разнородных элементов. Тогда если , в этом случае угол =0, реактивный ток равен нулю > активный ток равен максимальному.

Резонанс напряж. возник. в цепи при последоват. соед. разнородных элементов (условие резонанса ). Тогда в этом случае ток равен максимальному. Резонанс напряжений вредное явление, т.к. ток может возрастать и вывести элементы из строя.

Применение метода комплексных чисел для расчета цепей синусоидального тока.???????????????????

ТЕМА 10. Трансформаторы. Трансформатор – это статический аппарат, предназначены для преобразов. электрич. энергии перемен. тока одного напряжения в другое напряж. Бывают: силовые (для повыш. и пониж. напряж при передачи на дальние расстоян.); малой мощности (до 5КВт – питание цепей управления, связи, освещения); специальные (питаниее сварочн. аппаратов, печей и т.д.).

Устройство и принцип действия однофазного трансформатора.

Имеет магнитопровод, собранный из тонких изолированных листов стали; 2 изолированные обмотки с разн. числом витко: W₁ и W₂. При отсутсвии нагрузки (ХХ) в первич. обмотке возникает ток I₁₀, он создает магнит. поток Ф, кот. пронизывает обе обмотки и индуцирует в них ЭДС с действ. значениями: . Напряж во втор. обмотке при ХХ равно E₂. При подключении нагрузки, возникает вторичный ток, при этом ток I₁ увеличивается (т.к. при увелич. числа параллельной нагрузки Z_n уменьшается > I₂ увеличивается >Ф₂ увелич.>Ф₁ возрастает> I₁ возрастает). Потеря энергии в обмотках (P_эл) и в магнитопроводе (P_m) вызывают нагрев трансформатора. Теплостойкость определяет номин. мощность трансфор.

Коэффициент трансформации . Паспортные данные трансформатора: S_ном (В*А); U_1ном, U_2ном; P_к (Вт); P₀ (Вт)-мощности КЗ и ХХ; i₀% -ток холостого хода в процентах от номинального тока первичной обмотки; u_k%-напряж. КЗ в проц. от номинального напряжения.

Опыт холостого хода: проводится при ном. напряж. и разомкнутой вторичной обмотки. Устанавливают , измеряют , рассчитывают ;

. Мощность P₀ считается мощностью магн. потерь, т.к. мощность электрических потерь очень мала.

Опыт короткого замыкания (та же схема, только ветви на нагрузку замкнуты): проводят при номинальных токах. Сначала устанавливают первичное напряж. на 0, затем повышают, пока в обмотках не установятся номинальные токи. Затем измеряют . Так как магнитн. потери пропорцион. напряжению, а напряж. мало, то ими пренебрегают, т.е. мощность КЗ равна номинальным эл. потерям, т.к. эл. потери пропорциональны току.

Зависимость коэффициента полезного действия трансформатора от нагрузки. Нагрузку характеризуют коэф. нагрузки: = ; при ХХ . В ном. режиме . Знач. не должно быть более 2,5.

В ном. режиме

Оптимальным режимом является при нагрузке от 0,5 до 0,8.

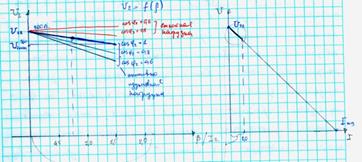

Внешняя характеристика трансформатора: это зависимость вторичного напряжения от нагрузки

активная сост. напряжения КЗ, а - реактивная сост. напряжения КЗ. Эти показания определяются используя паспортные данные трансформатора. , - это угол сдвига фаз м/у

Автотрансформаторы – выделены в большую тему:)

ТЕМА 11. Машины постоянного тока (МПТ).

Устройство и принцип действия машин постоянного тока. Способы возбуждения МПТ. Работа МПТ в режиме генератора. Внешняя характеристика генератора. Работа МПТ в режиме двигателя. Механические и регулировочные характеристики МПТ.

Электрическая машина постоянного тока состоит из двух основных частей: неподвижной части (индуктора) и вращающейся части (якоря с барабанной обмоткой).
Индуктор состоит из станины 1 цилиндрической формы, изготовленной из ферромагнитного материала, и полюсов с обмоткой возбуждения 2, закрепленных на станине. Обмотка возбуждения создает основной магнитный поток.
Якорь состоит из следующих элементов: сердечника 3 (в центре), обмотки 4, уложенной в пазы сердечника, коллектора 5.Сердечник якоря для уменьшения потерь на вихревые точки набирается из изолированных друг от друга листов электротехнической стали.
