Методика расчета. 1. Производительность смесителя , м3/ч

Исходные данные

1. Производительность смесителя , м³/ч.

2. Прочность смеси во влажном состоянии , МПа.

3. Технологически необходимое время перемешивания , мин.

Задача расчета: определить основные конструктивные параметры смесителя и мощность привода.

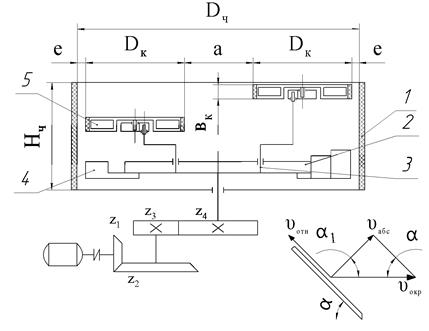

Схема центробежного смесителя показана на рис. 2.1.

Рис. 2.1. Схема центробежного смесителя:

1 – чаша, облицованная резиной; 2 – ротор; 3 – маятники-кривошипы;

4 – плужки; 5 – катки, облицованные резиной

1. Определение размеров чаши. Рабочая высота чаши производственного смесителя принимается равной 0,45–0,55 м.

Диаметр чаши рассчитывается по формуле

, м,

где – объем чаши смесителя, м³;

м³;

– емкость одного замеса, м³;

, м³,

где – производительность смесителя, м³/мин.

Можно также установить диаметр чаши по данным табл. 2.1.

Таблица 2.1

Технологические характеристики промышленных

литейных центробежных смесителей периодического действия

Окончание табл. 2.1
