Прямоугольники

В среде CorelDRAW даже после некоторых преобразований, искажающих форму первоначально прямоугольных объектов, образы прямоугольников по-прежнему относятся к прямоугольниками.

Рис. 2.1. Экземпляры класса прямоугольников

Существует надежный способ выделить подозрительный объект: щелчком мыши и посмотреть на строку состояния. Если там появится сообщение Rectanchaptere on Layer 1 (Прямоугольник на слое 1), то мы можем быть уверены, что имеете дело именно с прямоугольником.

Упражнение 2.1. Построение прямоугольников

Выполняя это упражнение, мы познакомимся с основным способом построения прямоугольников, а также с некоторыми вспомогательными элементами рабочей среды CorelDRAW11.

1. Создадим новый документ.

2. Щелкнем на кнопке Rectanchaptere (Прямоугольник.

Рис. 2.2. Выделенный прямоугольник, элементы рамки выделения и сообщение в строке состояния

3. Чтобы построить прямоугольник, перетащим указатель инструмента Rectanchaptere (Прямоугольник) по диагонали создаваемого объекта.

Упражнение 2.2. Применение клавиш-модификаторов

Цель этого упражнения - научиться пользоваться клавишами-модификаторами, позволяющими упростить построение прямоугольников при наличии дополнительных ограничений.

1. Повторим прием построения прямоугольника, освоенный в предыдущем упражнении, но в процессе перетаскивания указателя мыши но диагонали будущего объекта удержим нажатой клавишу Ctrl.

2. Построим еще один прямоугольник, но теперь при перетаскивании указателя мыши будем удерживать нажатой клавишу Shift.

Теперь познакомимся с тем, как выглядит панель атрибутов для прямоугольников и какие элементы управления на ней расположены.

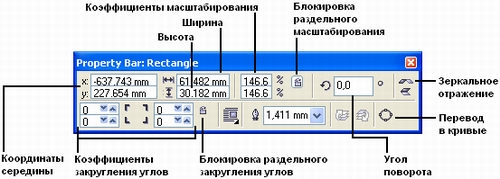

Рис. 2.3. Панель атрибутов при работе с прямоугольниками (панель перемещена в центр рабочего пространства и представлена в виде окна)
