Перцентиль — это сотая доля объема измеренной совокупности, выраженная в процентах, которой соответствует определенное значение признака

1700-1750

860 1830 470-500

Форма и функциональные размеры всей предметной среды, ее объемно-пространственных структур неразрывно связаны с размерами и пропорциями тела человека на протяжении всей истории цивилизации.

В ЭРГОНОМИКЕ

АНТРОПОМЕТРИЧЕСКИЕ ТРЕБОВАНИЯ

Такой тип восприятия выделяет как значение повторяющегося, устойчивого в архитектурном типе или некой архитектурно-дизайнерской системе, так и находит объяснение роли индивидуального при формировании уникальных образов, которые воспринимаются на фоне имеющихся и хранящихся знаний.

Когнитивная психология подтверждает правильность деления функционирования прототипа на «внешнюю» и «внутреннюю» форму.

Проблема образного восприятия архитектурно-дизайнерской среды является одной из центральных в архитектурной теории.

При этом именно «внешняя» форма функционирования прототипа содержит {рис. 132, 133, 134) в себе знания о закономерностях пространственного поведения людей, особенностях восприятия и умения пользоваться системами информационных знаков и т.д.

В то время как «внутренняя» форма {рис. 135, 136) содержит закономерности пространственной организации типа в виде устойчивых пространственных схем, форм, моделей и т.п., что и составляет «паттерн» с набором его устойчивых признаков.

Когнитивная психология открывает интересные возможности для осмысления развития архитектурно-дизайнерской среды, т.к. она ориентирована на привнесение научных подходов, связанных с человеком, и может открыть в развитии пространства новые ракурсы и понятия.

В полной мере это относится и к определению задач визуальной организации среды в целом, и ее элементов в отдельности.

Одно из главных понятий - анатомия человека, которая играет существенную роль в эргономических дизайнерских разработках, базирующаяся на антропометрических данных.

Немаловажную роль играет в дизайне соответствие материала форме. Конкретный, правильно выбранный материал дает почувствовать тектонику формы. Лаконичность формы ведет к цельности и положительному ее восприятию.

***Древние народы, как и народы всей Европы, вплоть до XIX века пользовались системами мер, основанными на параметрах человеческого тела (локоть, фут, ступня и т.д.).

Строители, архитекторы возводили постройки, в которых не только отношения частей были созвучны пропорциям человека, но и абсолютные размеры самих построек были сомасштабны людям.

Художники и скульпторы, руководимые желанием получить простые средства для воспроизведения фигуры без непосредственного обращения к натуре, а также стремясь к созданию гармоничного образа человека, предлагали и пользовались системами пропорций — канонами.

В каноне Поликлета, скульптора Древней Греции (вторая половина V века до н.э.),

за единицу принимались ширина ладони и голова, составлявшие 1/8 длины тела, а лицо — 1/10 и т.д.

Римский зодчий второй половины I века до н.э. Витрувий в учении о пропорциях принимал следующие соотношения частей тела: голова — 1/8, лицо — 1/10, расстояние от верха головы до сосков — 1/4 длины тела, размах рук равен высоте фигуры. Видоизмененный квадрат древних стал каноном Леонардо да Винчи (1452—1519).

По его канону фигура с приподнятыми и разведенными руками и раздвинутыми ногами вписывается в круг, центр которого — пупок.

Немецкий скульптор Готфрид Шадов (1764—1850) на основе морфологических исследований установил метрические данные и предложил систему пропорций мужской и женской фигур в зависимости от возраста.

С появлением метрической системы мер размеры строительных элементов, архитектурных деталей, сооружений в целом стали утрачивать живую связь с размерами человека.

Знаменитый французский архитектор Корбюзье — Шарль Эдуар Жаннере (1887—1965) — попытался вернуться к гармонизации рукотворной среды обитания на основе размеров человеческого тела. Он запатентовал и применял на практике систему пропорционирования, названную «Модулор».

Модулор представляет собой шкалу линейных размеров, отвечавших трем требованиям: они находятся в определенных пропорциональных отношениях друг с другом, позволяя гармонизировать сооружение и его детали;

прямо соотносятся с размерами человеческого тела, обеспечивая тем самым человеческий масштаб архитектуры;

выражены в метрической системе мер и поэтому отвечают задачам унификации строительных изделий.

Корбюзье при этом пытался соединить достоинства традиционно идущей от человека английской системы линейных мер (фут, дюйм) и более абстрактной и универсальной метрической системы.

В современной практике предпочтение отдается антропометрическим характеристикам человека.

Антропометрия — (от греч. Antropos — человек и...метрия) -составная часть антропологии (науки о происхождении и эволюции человека); она является системой измерений человеческого тела и его частей, морфологических и функциональных признаков тела.

Антропометрические характеристики человека служат основой при нормировании функциональных параметров предметно-пространственной среды, создании ее объемно-пространственных структур.

Различают классические и эргономические антропометрические признаки.

Первые используются при изучении пропорций тела, возрастной морфологии, для сравнения морфологических характеристик различных групп населения,

а вторые — при проектировании изделий и организации труда.

1.2 SO

Пропорции фигуры человека: каноны Витрувия (а) и Леонардо да Винчи (6); пропорции мужской (в) и женской (г) фигур по Готфриду Шадову, «Модулор» Л. Корбюзье (д)

Эргономические антропометрические признаки делятся на статические и динамические.

Статические признаки определяются при неизменном положении человека.

Они включают размеры отдельных частей тела, а также габаритные, т.е. наибольшие, размеры в разных положениях и позах человека.

Эти размеры используются при проектировании изделий, определении минимальных проходов и т.п. (см. Проектирование рабочих мест).

Их значения, определяемые для разных полов и национальностей, приведены на рис. 12 и 13, а также в табл. 8 и табл. 9.

Рис. 12 (А). Антропометрические параметры взрослого человека (по Alvin R. TULey); данные сгруппированы

по трем перцентилям: верхнее значение — 95-й перцентиль,

среднее — 50-й перцентиль,

нижнее — 5-й перцентиль (90-е годы XX века)

75,5 69,0 61,5

Вес, кг

1790 роста 665 1540

Длина стопы 275

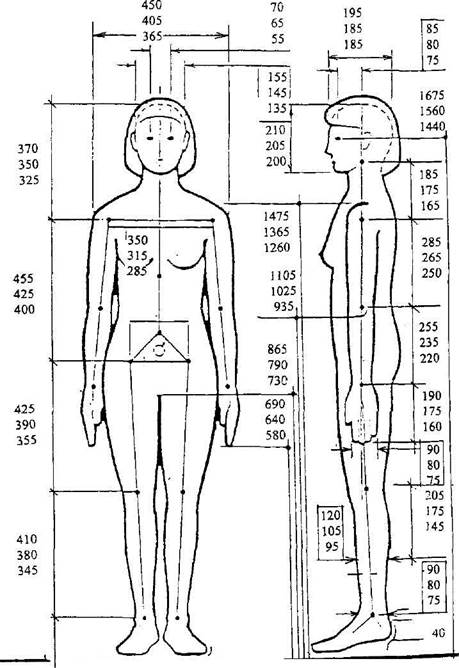

Рис. 12 (Б). Антропометрические параметры взрослого человека (по Alvin R. Tilley); данные сгруппированы по трем перцентилям:

верхнее значение — 95-й перцентиль, среднее — 50-й перцентиль,

нижнее — 5-й перцентиль (90-е годы XX века)

Рис. 13. Основные размеры тела взрослого человека (усредненные

Рис. 13. Основные размеры тела взрослого человека (усредненные значения)

Таблица 8. Антропометрические признаки русских мужчин (возраст 18—21 год)

Приведенные в таблицах данные основаны на измерениях начала 1990-х гг

Наименование признака	Значения признаков мужчин, мм
5-й перцентиль	95-й перцентиль	М
Длина: тела (рост) руки ноги плеча предплечья стопы		1 831 1 014	1 723	66,2 38,5 47,9 19,6 17,5 12,2
Высота над полом: глаз плеча локтя	1 326	1 700 1 530 1 145	1 597 1 428 1 074	62,9 61,9 43,3
Передняя досягаемость руки				45,6
Наибольший поперечный диаметр тела				28,7
Наибольший передне-задний диаметр тела				19,2
Высота над сиденьем: верхушечной точки плеча глаз локтя бедра				27,8 28,8 26,2 24,9 13,3
Высота верхушечной точки над полом в положении сидя	1 274	1 444	1 359	51,6
Высота колена над полом				27,2
Спинка сиденья — передняя поверхность туловища				17,8
Длина вытянутой вперед ноги	1 021	1 187	1 004	50,4
Наибольшая ширина таза с учетом мягких тканей				19,1
Наибольшая межлоктевая ширина				31,0
Спинка сиденья — колено				33,8

Динамические антропометрические признаки — это размеры, измеряемые при перемещении тела в пространстве.

Они характеризуются угловыми и линейными перемещениями (углы вращения в суставах, угол поворота головы, линейные измерения длины руки при ее перемещении вверх, в сторону и т.д.)

Эти признаки используются при определении угла поворота рукояток, педалей, определении зоны видимости и т.п.

Числовые значения антропометрических данных чаще всего представляют в виде таблиц, в которых приводятся среднее арифметическое значение признака М,

среднее квадратичное отклонение и значения признака, соответствующие 5-му и 95-му перцентилям.

Площадь, ограниченная кривой нормального распределения значений признака, делится на 100 равных частей, или перцентилей, каждый из которых имеет свой порядковый номер.

Так, 5-й перцентиль ограничивает слева на кривой нормального распределения 5% численности людей с наименьшими значениями признака,

95-й перцентиль — 5% справа — численность людей с наибольшим значением признака, а 50-й соответствует среднему арифметическому значению признака М.
