Металлические связи
|
|
|
|
Крайнего ряда
Железобетонные колонны среднего и
Фундаментная балка ФБ-1К и ФБ-1Т;ФБ-1С.
Выбор и описание конструктивной схемы здания с учетом основных архитектурно-конструктивных элементов.
Конструктивная схема здания – сборный железобетонный каркас.
Сетка колонн - 18×12м.
1. Фундаменты
Глубина заложения фундаментов принята – 1,65м.
Гидроизоляция – 2 слоя толя по мастике.
Фундамент принимаем сборный железобетонный стаканного типа.

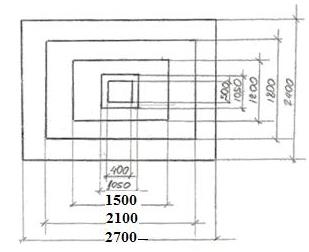

Рис. 1
Марка ФБ-30
Серия 1.412
Объем бетона – 4.92 м3
Первая подошва: a×b×h=2,7×2,4
Вторая подошва; 2,1×1,8
Рис. 2
Укладываются балки на бетонные столбики, установленные на уступах фундамента, сечение столбиков 400×400мм.
Серия КЭ-0,1-53
Рис. 3
Рис. 3
Марка – 4КК120 Марка –10КК120
l=13050мм l=13050мм
b=400 b=400мм
h=800мм h=400мм
Класс бетона – В2 Класс бетона –В20
Устойчивость каркаса в продольном направлении между колоннами обеспечивается портальными связями.
Марка СВ-7
Рис.4
|
|
|
|
|
