Пространственные криволинейные покрытия. Свод, оболочка, гипары. (О)

Особенностью пространственных покрытий является совмещение в них функций несущих и ограждающих конструкций. Все элементы пространственной системы работают как единое целое. Пространственные покрытия, имея криволинейную поверхность рациональной геометрической формы, обладают высокой жёсткостью и наиболее целесообразны в зданиях с пролётами свыше 30 м. Сложны по конструкции и трудоёмки при монтаже.
По профилю поперечного сечения покрытия подразделяют на одно–, двух– и многоскатные, плоские, шедовые и криволинейные.

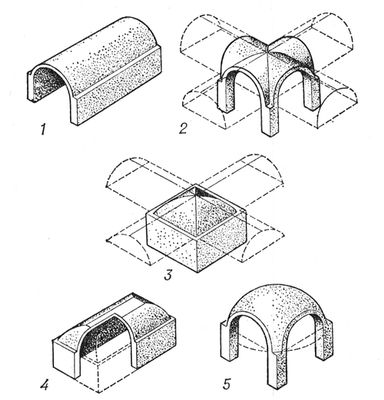

Свод - тип перекрытия или покрытия сооружений, конструкция, которая образуется выпуклой криволинейной поверхностью. Своды позволяют перекрывать значительные пространства без дополнительных промежуточных опор, используются преимущественно в круглых, многоугольных или эллиптических в плане помещениях.

Перекрытие-оболочка — строительная конструкция перекрытий зданий и сооружений. В архитектурной практике используются выпуклые, висячие, сетчатые и мембранные оболочки из железобетона, металлов, древесины, полимерных, тканых и композиционных материалов. Для расчёта таких конструкций используется специально разработанная теория оболочек.

Поверхности двоякой кривизны могут быть образова­ны способом вращения плоской кривой (образующей) вокруг оси, находящейся вместе с ней в одной плоскости, или способом переноса, т. е. поступательным перемеще­нием плоской образующей по параллельным направляю­щим.

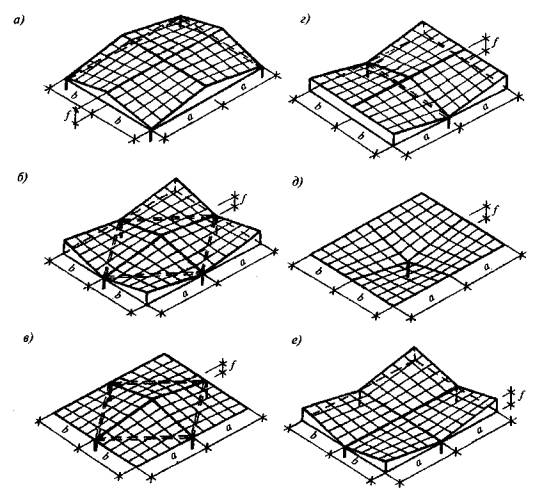

Криволинейная поверхность может быть положитель­ной (рис. 125, а, б) или отрицательной кривизны (рис. 125, в).

Оболочки одинарной кривизны. К ним относятся цилиндрические, а также близкие по характеру работы призматические оболочки и своды.

Гипары - самая простая форма предварительно напряженной мембраны отрицательной гауссовой кривизны. Но несмотря на простоту поверхности, мембраны такой формы обладают очень высокими показателями устойчивости и несущей способности. Используются как отдельно стоящие гипары так и сблокированные из нескольких модулей.
