Лопастные насосы

Их назначение

Центробежные насосы являются наиболее распространёнными и предназначаются для подачи холодной или горячей воды, вязких или агрессивных жидкостей (кислот и щелочей), сточных вод, смесей воды с грунтом, золой и шлаком, торфом, раздробленным каменным углём. Их действие основано на передаче кинетической энергии от вращающегося рабочего колеса тем частицам жидкости, которые находятся между его лопастями. Под влиянием возникающей при этом центробежной силы Р частицы подаваемой среды из рабочего колеса перемещаются в корпус насоса и далее, а на их место под действием давления воздуха поступают новые частицы, обеспечивая непрерывную работу насоса. Для создания больших напоров применяют многоступенчатые насосы, в которых жидкость проходит последовательно несколько рабочих колёс, получая от каждого из них соответствующую энергию. Крупнейшие центробежные насосы отечественного производства могут обеспечить подачу воды до 65 000 м3/ч при напоре 18,5 м, потребляя мощность 7,5 Мвт, максимальный кпд равен 88-92%. В США для насосной станции Гранд-Кули создан вертикальный одноступенчатый центробежный насос с подачей 138 000 м3/ч и напором 95 м при мощности 48 Мвт.

«+» Преимущества центробежных насосов:

- высокая производительность и равномерная подача,

- компактность и быстроходность (возможность непосредственного присоединения к электродвигателю),

- простота устройства, что позволяет изготавливать их из химически стойких, трудно поддающихся механической обработке материалов,

- возможность перекачивания жидкостей, содержащих твёрдые взвешенные частицы, благодаря большим зазорам между лопатками и отсутствию клапанов,

- возможность установки на лёгких фундаментах.

- К.п.д. наиболее крупных центробежных насосов до 0,95

Однако центробежные насосы небольшой и средней производительности имеют к.п.д. на 10-15% ниже. Это обусловлено наличием больших зазоров между полостями всасывания и нагнетания, через которые возможен переток жидкости, а также затратами энергии на неизбежное вихреобразование вблизи кромок лопаток вращающегося с большой скоростью рабочего колеса, которая преобразуется в тепло и рассеивается в окружающей среде. Такие потери резко возрастают для высоковязких жидкостей, перекачивание которых центробежными насосами, вследствие резкого снижения к.п.д., экономически невыгодно.

«-» К недостаткам центробежных насосов следует отнести:

- относительно низкие напоры

-уменьшение производительности при увеличении сопротивления сети

-резкое снижение к.п.д. при уменьшении производительности.

Специальные типы центробежных насосов:

Бессальниковые насосы.

Для центробежных насосов большое значение имеет надежная конструкция сальников - уплотнений вала, обеспечивающих устранение утечек перекачиваемой жидкости. Неудовлетворительная работа сальников влечет за собой также повышенный износ вала, длительные и частые простои насоса, резкое увеличение эксплуатационных расходов.

Полное устранение утечки перекачиваемой жидкости, неизбежной при эксплуатации насоса с сальниковым уплотнением, достигается в бессальниковом насосе. В корпусе 1 помещается рабочее колесо 2. На нем укреплено добавочное колесо 3, снабженное радиальными лопатками, которое откачивает протекшую за колесо жидкость в полость нагнетания насоса, устраняя тем самым утечку перекачиваемой жидкости через зазоры между валом и корпусом при работе насоса. При остановке насоса утечка жидкости предотвращается специальным (стояночным) уплотнением, которое запирает зазор между корпусом и валом в момент выключения насоса. Герметичность этого уплотнения достигается с помощью двух конических поверхностей - удлиненной втулки рабочего колеса 2 и втулки 5. Плотное прилегание конических поверхностей этих втулок обеспечивается посредством пружины 4. В момент пуска насоса вал несколько перемещается влево, и уплотняющие поверхности отходят друг от друга, размыкая стояночное уплотнение.

Все детали насоса, соприкасающиеся с перекачиваемой жидкостью, изготовляются из антикоррозионных материалов.

Погружные насосы. Разновидностью бессальникового центробежного насоса можно считать погружной насос. Рабочее колесо укреплено на нижнем конце вертикального вала и погружено в перекачиваемую жидкость. Привод насоса размещен значительно выше уровня жидкости в приемной емкости.

Осевые насосы предназначаются главным образом для подачи больших объёмов жидкостей. Их работа обусловлена передачей той энергии, которую получает жидкость при силовом воздействии на неё лобовой поверхности вращающихся лопастей рабочего колеса. Частицы подаваемой жидкости при этом имеют криволинейные траектории, но, пройдя через выправляющий аппарат, начинают перемещаться от входа в насос до выхода из него, в основном вдоль его оси (откуда и название).

Существуют две основных разновидности осевых насосов: жестколопастные с лопастями, закрепленными неподвижно на втулке рабочего колеса, называемые пропеллерными, и поворотно-лопастные, оборудованные механизмом для изменения угла наклона лопастей. Насосы обеих разновидностей строят обычно одноступенчатыми, реже двухступенчатыми.

Изменением наклона лопастей рабочего колеса достигается регулирование подачи с поддержанием кпд на высоком уровне в широких пределах.

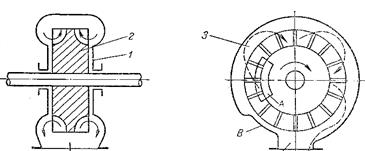

1 – втулка, 2 - лопасти, 3 – направляющий аппарат

Рабочие колёса осевого насоса имеют очень высокий коэффициент быстроходности (от 500 до 1500 об/мин). Крупнейший отечественный осевой поворотно-лопастной насос рассчитан на Q = (45 - 50)10³ м3/ч при H от 13 до 10 м, N = 2 Мвт и кпд 11 = 86%. Марка этого насоса: ОП2-185. где ОП - осевой поворотно-лопастной, 2 - тип рабочего колеса и 185 - диаметр рабочего колеса (по концам лопастей, в см).

Пропеллерные насосы применяют в области больших подач (до 1500 м3/мин) при небольших напорах (до 10-15 м), отличаются

-высоким гидравлическим к.п.д.

-компактностью

-быстроходностью.

Эти насосы пригодны для перемещения загрязнённых и кристаллизующихся жидкостей.
