Построение линий равных высот отсасывания

Линии строятся на основе линий универсальной характеристики в следующем порядке:

1. По данным табл. 2.2. строим вспомогательные графики при значениях , соответствующих различным рассматриваемым напорам.

2. Определяем по универсальной характеристике для каждого из напоров (на линиях ) значения приведенного расхода в точках пересечения горизонтальной линии с линиями (значения и записываем в столбцы 1 и 2 табл. 2.3).

3. Для всех расчетных точек табл. 2.2 вычисляем значения высоты отсасывания по формуле (3.18) (столбец 3 табл. 2.3).

4. Используя графики , определяем мощность гидротурбины N при значениях приведенного расхода, указанных в табл. 2.2 (2 столбец). Величины мощности записываем в 4 столбец табл. 2.3

5. Аналогичные расчеты выполняются для всех заданных напоров. Далее строим зависимости при .

6. Проводим горизонтальные линии (через 2 м) и, определив величины мощности N и напора H в точках пересечения этих линий с зависимостями , переносим эти точки в координатную плоскость (N, H) эксплуатационной характеристики. Соединяя плавной кривой точки, имеющие одинаковые значения , получаем линии на эксплуатационной характеристике.

Полученный результат представлен на рис. 2.3 и рис. 2.4.

Таблица 2.3

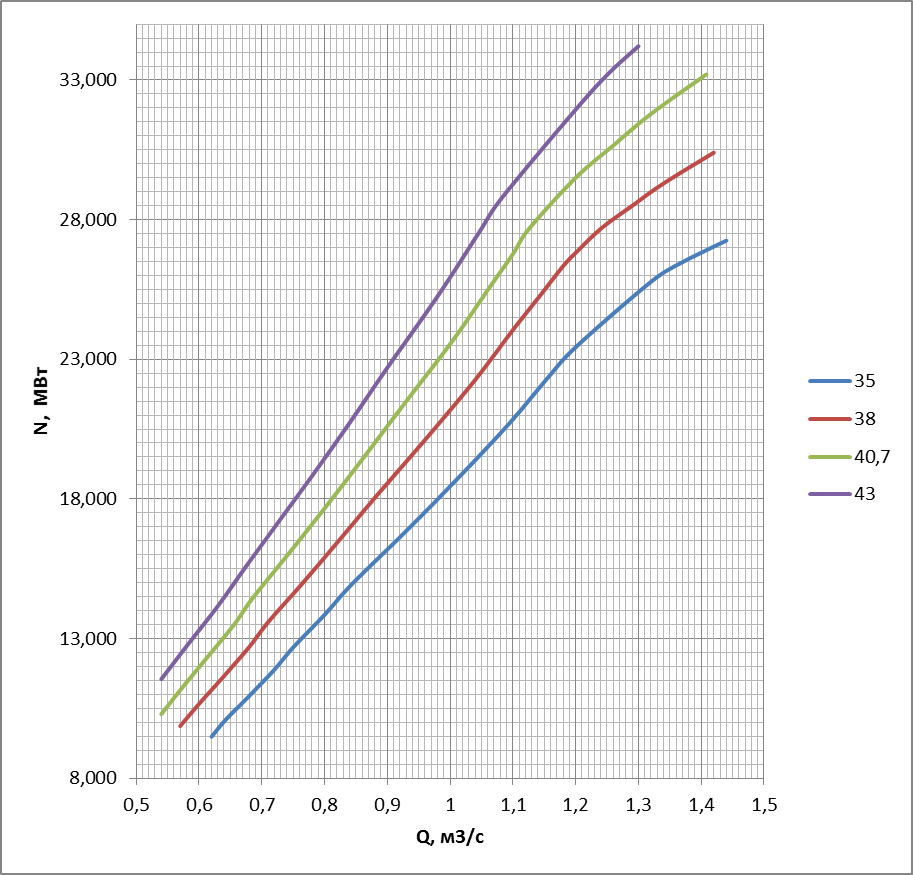

Рисунок 2.3 - зависимость

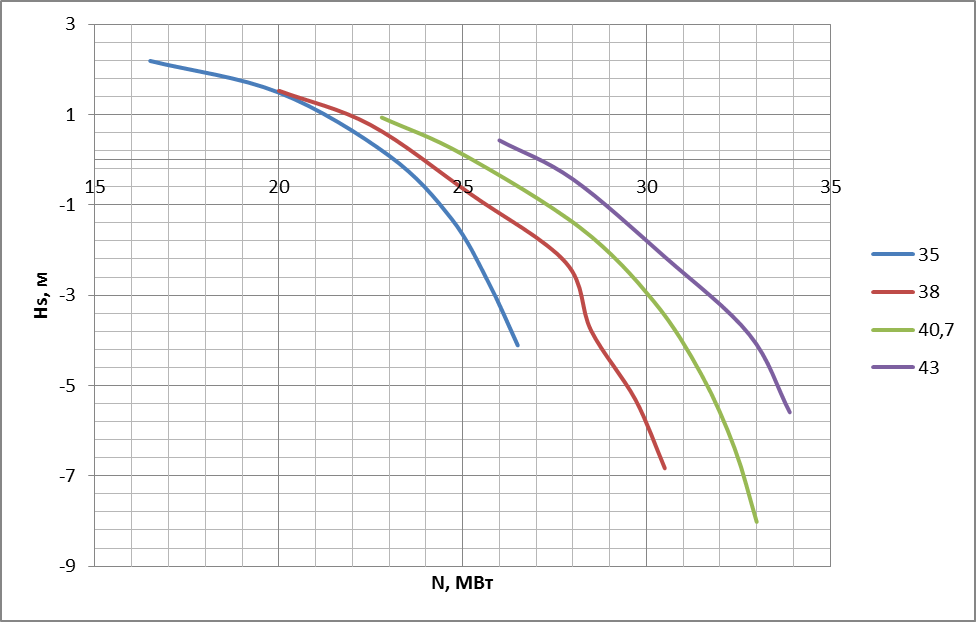

Рисунок 2.4 – зависимость
