Перечень аксессуаров
Схема установки приводного вала
Схема установки линейки
Схема установки защиты
Конструктивные схемы балансировочного стенда
Детальный чертеж балансировочного стенда

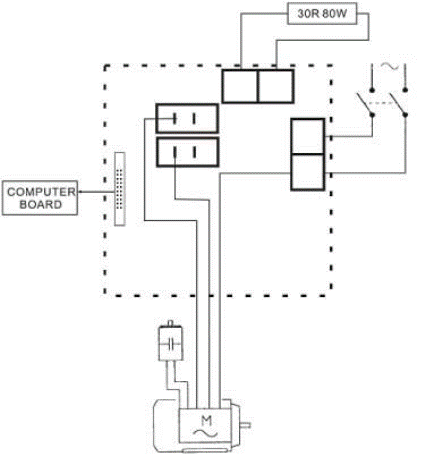

Для смены платы питания (проверка напряжения)
Таблица 2. Детальный чертеж балансировочного стенда
Поз.
Код
Название детали
Кол.
Примечание
910В.01.000
Корпус стенда
В-040-050000-1
Шайба
В-024-050251-0
Винт
100-4
Р-000-001001-0
Пластиковая ручка
100-5
РХ-100-120000-0
Пластмассовая подставка для эл/пл.
100-7
РZ-000-020822-0
Плата питания
100-11
D-010-100100-1
Катушка сопротивления
В-024-050251-0
Винт
100-13
S-060-000210-0
Выключатель
100-14
910В.02.000
Полка двигателя
100-15
S-063-002000-0
Конденсатор
500-17
S-051-230020-0
Электродвигатель в сборе
В-040-061412-1
Гайка
В-014-050351-1
Винт
100-20
РХ-100-110000-0
910В.00.002
В-024-050061-0
Винт
В-040-050000-1
Шайба
100-23
S-025-000135-0
Пластмассовая резьбовая втулка
500-25
Р-500-190000-0
Панель стенда
100-29
S-140-001000-0
Управляющая плата
В-007-060081-0
Винт
500-28
Р-500-100000-0
Пластиковая подложка клавиатуры
500-29
S-115-008000-0
Сенсорная клавиатура
Примечание:
Вместо ручки пластиковой (поз. 100-2) шайбы (поз.2) и винта (поз.3) стенд балансировочный может комплектоваться пластиковой ручкой другого вида и шайбой к ней.
Таблица 3. Схема установки защиты
Поз.
Код
Название детали
Кол.
Примечание
100-101
910В.00.003
Кронштейн кожуха
В-024-050061-0
Винт
В-040-050000-1
Шайба
100-104
910В.00.001
Крышка кожуха
100-105
Р-100-180000-0
Пластиковый уплотнитель
100-106
РХ-100-050000-0
Кольцо
В-024-060081-0
Винт
В-014-100251-0
Болт
В-004-100001-0
Гайка
100-110
S-060-000410-0
Концевой переключатель
100-111
910В.03.000
Основание кожуха
100-112
Р-100330000-0
Пружина
100-113
РХ-100-040000-0
Ось кожуха
Болт
В-004-100001-0
100-116
Р-100-200000-0
Кожух
В-007-060081-0
Винт
Таблица 4. Схема установки линейки
Поз.
Код
Название детали
Кол.
Примечание
В-010-060161-0
Винт
100-202
Р-100-160000-0
Штанга ручки
100-203
Р-100-900000-0
Рейка линейки
Штифт
Р-100-170000-0
Пластиковая втулка
100-206
Р-100-520000-0
Стопорное кольцо
100-207
Р-100-210000-0
Пружина
100-208
Y-004-000070-0
Шкала линейки (наклейка)
Таблица 5. Схема установки приводного вала
Поз.
Код
Название детали
Кол.
Примечание
100-301
S-042-000380-0
Приводной ремень
В-040-103030-1
Шайба
В-014-100251-0
Винт
В-050-100000-0
Шайба
В-040-102020-1
Шайба
100-306
РZ-000-040100-0
Датчик положения
В-024-030061-0
Винт
100-308
Р-100-400000-0
Вал резьбовой
100-309
Р-100-490000-0
Пластиковый колпачек
100-310
Р-005-100000-0
Быстросъемная гайка
100-311
S-100-000010-0
Корпус вала с осью в сборе
100-312
Р-100-080000-0
Шпилька резьбовая
В-048-102330-1
Шайба
В-004-100001-2
Гайка
100-315
В-131-000010-0
Датчик
В-040-124030-1
Шайба
100-317
Р-100-070000-0
Шпилька резьбовая с оголовком
Код
Наименование
Кол-во шт.
в наборе
Фото
S-100-036000-1
Металлический конус № 1
S-100-036000-2
Металлический конус № 2
S-100-036000-3
3 Металлический конус № 3
S-100-036000-4
Металлический конус № 4
P-005-100000-0
Быстросъмная металлическая
гайка
P-000-001002-0
Резиновый уплотнитель
P-100-400000-0
Резьбовой вал
Y-032-020800-0
Паспорт стенда
PX-100-200400-0
Металлический гаечный ключ
S-105-000080-0
Металлический шестигранный
ключ
S-105-000060-0
Металлический шестигранный
ключ
S-110-001000-0
Эталонный свинцовый груз
P-000-001-008-0
Пластиковый калибр
S-108-000010-0
Плоскогубцы
P-100-490000-0
Пластиковый колпачок
