Определение потребного момента инерции маховика

Эскиз маховика с размерами, необходимыми для расчета представлен на рис. 9.4.1 (размеры - в м).

Фактический момент инерции маховика определяется по формуле:

(9.4.1)

где удельный масса материала маховика

(сталь, чугун);

i – номер сечения маховика;

наружный диаметр соответствующего сечения, м;

внутренний диаметр сечения, м;

ширина сечения, м.

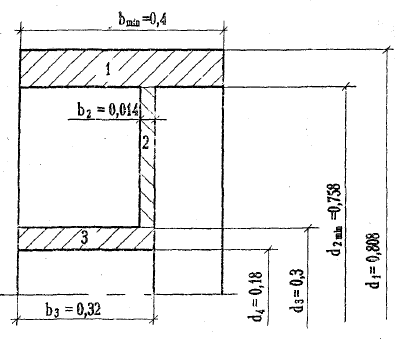

Рис. 9.4.1 – Эскиз маховика к расчету его момента инерции.

0068 (кг ) (9.4.2)

В данном выражении во втором слагаемом принято постоянным, ввиду относительной малости ширины , это не внесет большой погрешности в расчет.

Вспомним, что для выполнения требуемой работы деформации маховик должен иметь момент инерции:

.

При минимальных толщине и ширине обода ( = 0,758 м и = 0, 4 м) по формуле (9.4.2) находим фактический момент инерции маховика:

.

По рекомендациям [1] фактический момент инерции маховика должен быть равен или несколько больше требуемого момента инерции:

.

Отношение / =34,83/29,4 =1,18, что является допустимым.
