Дегазация в струйных аппаратах

В струйных аппаратах струи, образующиеся при прохождении раствора через отверстия ситчатой тарелки, движутся сверху вниз в газовом пространстве под действием силы тяжести. Противотоком к раствору движется инертный газ, водяной пар, азот, углекислый газ, уносящий пары растворителя. Для достижения требуемой степени отгонки используется рециркуляция раствора. С целью интенсификации процесса аппараты секционируют (рис. 6.44., 6.45.). Для прохода газовой фазы применяются колпачки. Для более полного удаления паров растворителя в данных аппаратах применяют вакуум. Рис. 6.44. Тарельчатый аппарат:1 – ситчатая тарелка; 2 – колпачок

Рис. 6.45. Тарельчатые аппараты, работающие под вакуумом:

а – отвод паров растворителя через периферийную часть;

б – отвод паров растворителя через центральную часть

1Реакторы для проведения реакций в жидкой фазе и эмульсиях Реакции, в которых все компоненты являются жидкостями, часто применяются в производстве СК. Типичными реакциями в жидкой фазе являются полимеризация и сополимеризация в растворе (производство СКД, СКИ, БК и др.). Наряду с гомогенными распространены и гетерогенные системы, представляющие собой эмульсии. Гомогенные системы отличаются от гетерогенных кинетическими характеристиками. Технологическое и аппаратурное оформления их весьма близки. В обоих типах систем необходимо интенсивное перемешивание как для обеспечения теплового режима, так и для равномерного протекания реакции в объеме. Вопрос гомогенизации эмульсии решается попутно. Реакторы для проведения реакций в жидкой фазе делятся на реакторы с мешалкой и реакторы проточного типа. Реакторы с мешалками Основной вид реактора для проведения реакций в жидкой фазе – это аппарат с мешалкой. При этом используются мешалки различных конструкций: лопастные, пропеллерные, турбинные, с диффузором и без него. Реакторы снабжаются крышками, вал мешалки имеет сальниковые уплотнения. Для поддержания температуры реакции аппарат снабжается рубашкой, а также внутренними теплообменными элементами, например змеевик(рис.3.82.).Своеобразной комбинацией аппарататеплообменником является реактор для гидролиза хлорсиланов (рис.3.83.).

Рис. 3.83. Реактор для гидролизадиорганодихлорсиланов:

1 – корпус; 2 – диффузор; 3 – мешалка; 4 – трубки

Существуют специальные реактора с мешалками, например так называемый «дисперсионный контактор», применяемый для проведения процессов сернокислотного алкилирования (в производстве изооктана) (рис.3.84.).

Рис. 3.84. Дисперсионный контактор: 1 – мешалка; 2 – электромотор; 3 – редуктор; 4 – трубки; 5 – диффузор

В тех случаях, когда необходим интенсивный теплообмен и желательно расслоение эмульсии на два слоя, применяются реакционные аппараты в виде полого сосуда с выносным центробежным насосом (рис.3.85.).

Рис. 3.85. Схема агрегата для жидкофазных реакций: 1 – реактор; 2 – теплообменник; 3 – центробежный насос Недостатки реакторов с мешалками, главным из которых являются громоздкость и большой расход электроэнергии на перемешивание, побудили применять реакторы, действующие по принципу полного вытеснения, т.е. реакторы проточного типа. Этот принцип может быть осуществлен, если выполнить аппарат в виде трубы достаточной длины.

Реакторы проточного типа Выполняют такой аппарат в виде трубы, снабженной рубашкой или аппарат, работающий по принципу кожухотрубчатого теплообменника (рис.3.86.).

Помимо гомогенных жидкофазных реакций в трубчатках, проводятся и гетерогенные жидкофазные реакции. Такой аппарат используется для производства диметилдиоксана из формальдегида и изобутилена (рис.3.87.). Этот аппарат применяется для процесса с большой скоростью превращения. Аппарат работает при заполнении водной фазой; углеводородная фаза, подаваемая через форсунки (рис.3.88.), диспергируется.

Рис. 3.84.

Рис. 3.85.

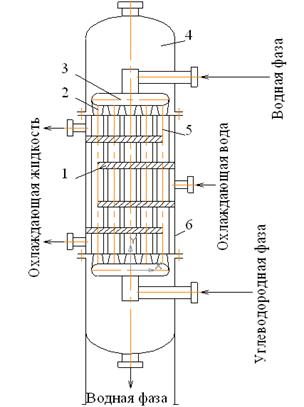

Рис. 3.87. Трубчатый аппарат для получения диметилдиоксана:

1 – перегородки; 2 – форсунки; 3 – трубный коллектор;

4 – отстойные секции; 5 – трубки; 6 – корпус
