На промежуточных вагонах автоматический выключатель А10 отключен
|
|
|
|
Между проводами 44 и 22 включены регуляторы давления головных вагонов поезда. Регуляторы давления промежуточных вагонов в управлении компрессорами всего поезда не участвуют и действуют лишь при маневровых передвижениях вагонов.
При понижении давления в НМ до 6,3 атм. регулятор давления АК замкнет свой контакт, замыкая цепь 22-го поездного провода. Включаются контакторы КК и компрессора вновь вступают в работу.
Управление мотор-компрессорами

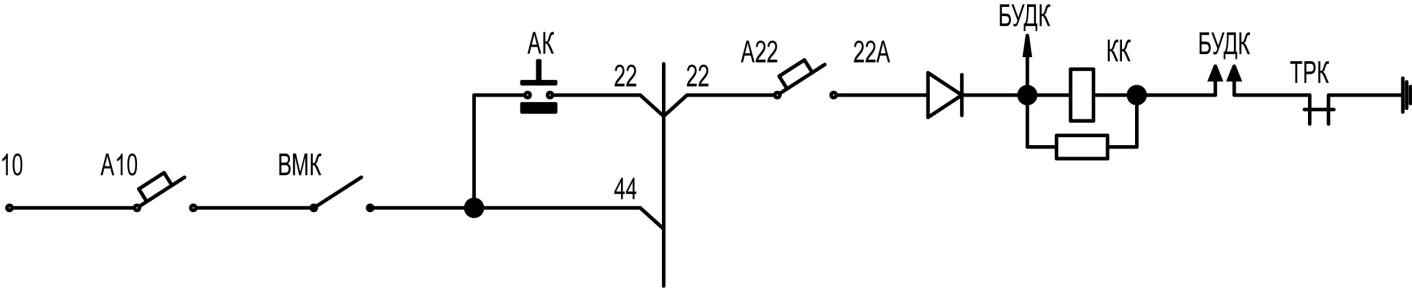

При включении в первом блоке пульта управления тумблера включения мотор-компрессора (ВМК) напряжение с 10-го провода через А10, тумблер ВМК, поступает на 44-й поездной провод и через контакты включенного регулятора давления (АК) на головном и хвостовом вагонах в составе на 22-й поездной провод. В каждом вагоне включится контактор компрессора КК по цепи: 22-й провод, А22, диод, катушка КК, БУДК, размыкающий контакт ТРК, «земля».Контактор КК замкнет свой контакт в цепи МК, подключая двигатель компрессора к контактной сети, и компрессор вступает в работу.
Рис. 147
При увеличении давления в напорной магистрали (НМ) до 8,2 атм. регулятор давления (АК) размыкает контакт в 22-м поездном проводе; отключаются контакторы КК и компрессора также отключаются от контактной сети на всех вагонах поезда.

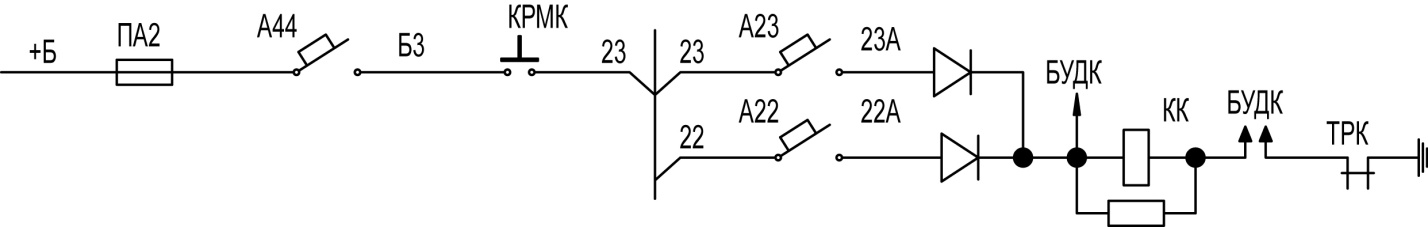

При неисправности тумблера ВМК, регулятора давления АК, короткого замыкания в 22-м проводе для эвакуации поезда с линии на промежуточных вагонах могут быть включены компрессора по резервной цепи. При нажатии в 1-м блоке пульта управления на импульсную кнопку «Резервный пуск МК» (КРМК), получит питание 23-й поездной провод и только на промежуточных вагонах включится контактор КК по цепи: +Б, ПА2, А44, кнопка КРМК, СК1,23-й поездной провод, А23,23-й вагонный провод, диод (23А-22А), катушка КК, БУДК, размыкающий контакт ТРК, «земля».
Рис. 148
|
|
|
|
|
