Кран машиниста усл. №013
|
|
|
|
Проверка плотности уплотнительного кольца уравнительного поршня
Неисправности
Свойства крана машиниста
- обеспечивает постоянный темп разрядки ТМ 0,3 атм/сек при ступенчатом служебного торможении;
- обеспечивает экстренный темп разрядки ТМ 0,8-1атм/сек при производстве экстренного торможения;
- ускоренный отпуск и зарядка тормоза.
- тугой ход ручки крана (отсутствие смазки между золотником и зеркалом корпуса или чрезмерная затяжка нижней гайки на стержне ручки);
- нет фиксации ручки крана по положениям (излом пружины фиксатора);
- утечка воздуха по стержню ручки (разрыв резиновой уплотнительной манжеты на стержне под резьбовой крышкой);
- утечка воздуха в атмосферные каналы крана (плохая притирка золотника к зеркалу золотника или конусного атмосферного клапана к своему седлу);
- заедание уравнительного поршня в нижнем положении (отсутствие смазки или разрыв уплотнительного кольца поршня);
- зависание уравнительного поршня в верхнем положении (отсутствие смазки или мала длина ограничителя подъема уравнительного поршня);
- недостаточная чувствительность уравнительного поршня (плохая притирка уплотнительного кольца поршня к корпусу уравнительной части крана).
- Разрядить ТМ, уравнительный резервуар с надпоршневой камерой до 0 ат;
- Перекрыть кран двойной тяги ТМ;
- Поставить ручку крана во второе положение и зарядить через редуктор подпоршневую камеру крана, а из нее уравнительный резервуар с надпоршневой камерой до 5 ат. (канал зарядки уравнительного резервуара: магистральное окно зеркала, пещерообразная выемка золотника, отверстие «У2» зеркала корпуса);
- Поставить ручку крана в перекрышу и открыть кран двойной тяги ТМ;
- По красной стрелки двухстрелочного манометра проконтролировать время падения давления воздуха в уравнительном резервуаре (из-за неплотности кольца поршня) с 5 ат до 3 ат, которое должно быть не менее 30 сек.
Кран машиниста служит для управления пневматическим тормозом на составе, посредством которого можно изменять давление в тормозной магистрали в необходимых пределах.

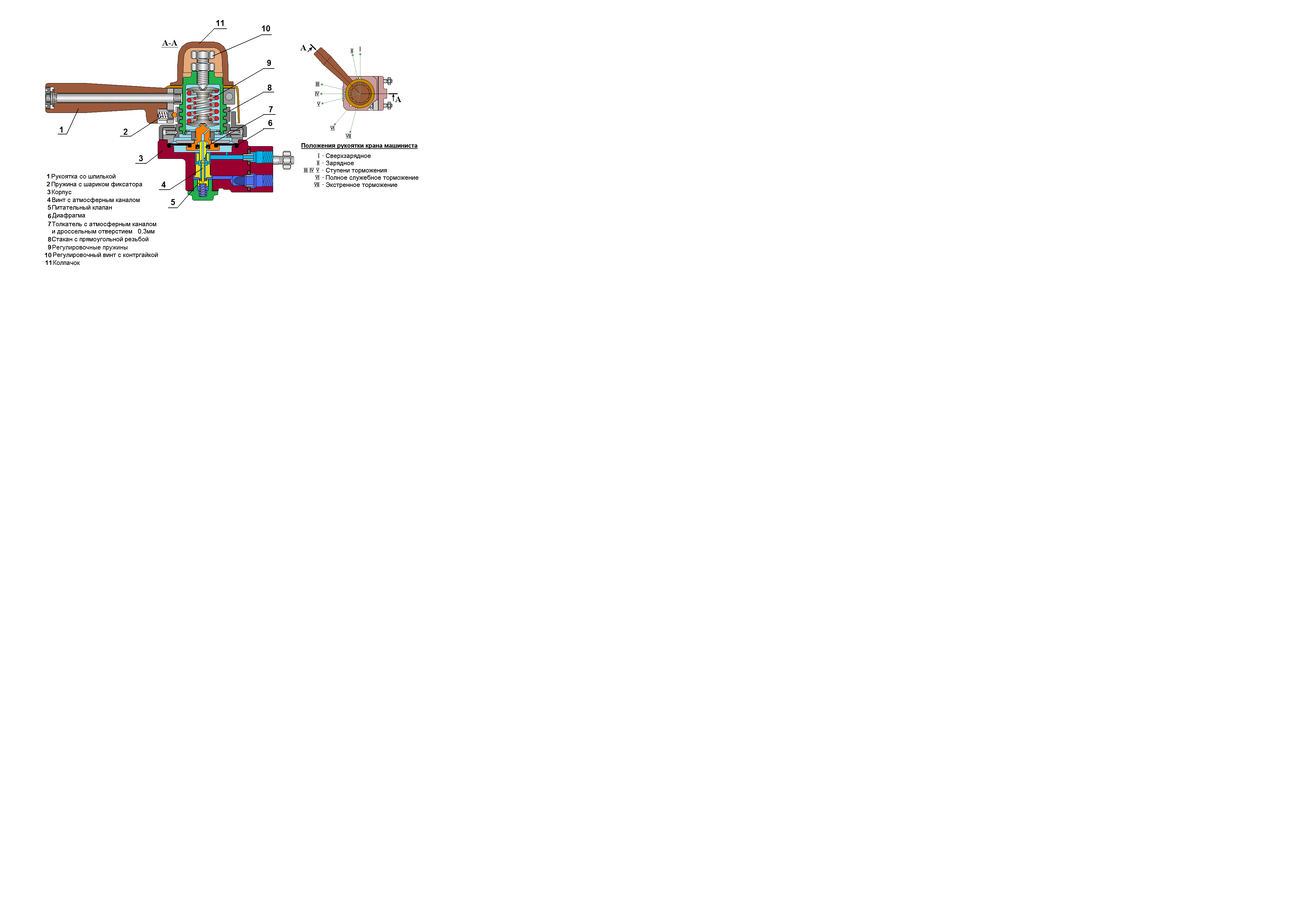

Рис.29.Кран машиниста
|
|
|
|
|
