Шарнирное и жесткое сопряжение ферм и стальных колонн

Геометрические схемы основных типов стальных ферм, размеры перекрываемых ими пролетов и применение(в т.ч. уметь определять на рисунке); элементы фермы.

Стальные фермы могут быть раз­личной формы и очертания, выбор ти­па ферм зависит он назначения и объемно-планировочного решения про­мышленного здания. Применяют фермы с парал­лельными поясами, полигональные, треугольные, с параллельными пояса­ми с затяжкой, сегментные, парабо­лические и др.

Фермы с параллельными поясами - для зданий с плоским по­крытием, а также для устройства под­стропильных конструкций. Их пролет до 60 м и более. Поли­гональные фермы устраивают при по­крытиях с рулонной кровлей при пролетах до 36 м. Треугольные фермы дают возможность осуществить покры­тия с крутыми кровлями из асбесто-цементных или стальных листов, вслед­ствие чего высота ферм в середине пролета достигает значительных раз­меров, а это ограничивает их пролеты величиной 36—48 м. В массовом пром. строи­тельстве применяют унифицированные полигональные фермы пролетом 24, 30 и 36 м с уклоном верхнего пояса 1:8 (рис. 25.8, а) и плоские с парал­лельными поясами (рис. 25.8, б), по которым устраивают рулонные кровли. В отдельных случаях такие фермы уст­раивают для перекрытия 18-метровых пролетов.

Фермы с крутыми скатами (рис. 25.8, в) используют для пролетов 18, 24, 30 и 36 м при кровлях из листовых материалов. Размеры панелей ферм унифицированы и соответствуют ук­рупненным модулям, т. е. 1,5 м. Высо­та полигональных ферм на опорах для всех пролетов принята одинаковой — 2,2 и 0,45 м при крутых скатных кровлях.

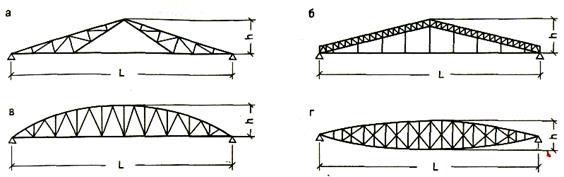

Большепролетные фермы (рис. 25.9) могут перекрывать пролеты до 90 м и иметь различные схемы решеток: треугольную, раскосную, крестовую и др. Выбор схемы решетки зависит от характера приложения нагрузки, очер­тания и высоты ферм.

Опирание ферм на стальные колонны может быть шар­нирным и жестким. При шарнирном соединении (рис. 25.11, а) ферму опи­рают на оголовок колонны выступаю­щим краем опорной фасонки, соблю­дая центрирование элементов фермы и колонны. Для восприятия нагрузки верхнюю часть оголовка усиливают одним или двумя вертикальными реб­рами. Опорный узел фермы соединяют, с колонной анкерными болтами, для чего оголовок заканчивают горизонтальной диафрагмой.

При жестком соединении нижний опорный узел фермы устанавливают на монтажный столик (рис. 25.11, б), представляющий собой обрезок круп­ного прокатного уголка, который при­крепляют к колонне болтами и свар­кой. На рис. 25.11, в показано жесткое рамное соединение двух ферм смеж­ных пролетов между собой и между фермой и колонной каркаса.

48. Обеспечение пространственной жесткости и устойчивости стального каркаса одноэтажного промышленного здания: виды связей и где устраиваются.

1-портальна вертикальна (шаг колонн 12м), крестовая (шаг 6м). Установка по каждому ряду только в середине температурного блока, чтобы температурные деформации наружных стен не приводили к местным разрушениям связей стеновых панелей.

Портальная связь шаг 12м. Связи выполняются из стальных прокатных элементов. Связи устанавливаются в подкрановых частях колонны или по всей высоте. В безкрановых зданиях или при высоте до 6м связи не устраиваются. Над крановой части связи устраиваются при тяжелой работе кранов.

2-Чтобы повысить жесткость диска покрытия в торцах температурного блока в крайних шагах устанавливаются вертикальные связи в покрытии. Верхний пояс связевой фермы крепится к верхнему поясу стропил. Нижний пояс к верху колонн.

Для кранов тяжелого режима работы тоже самое (вертикальные связи в покрытии). В центре температурного блока.

3-Вертикальные связи в покрытии не устанавливаются при скатной кровле и при высоте стропильных конструкций на опоре менее 0,9 м, а так же при наличие подстропильных конструкций.

4-Ж/б или стальные балки распорки опираются на сварные стойки а верхнем уровне колонн. Устанавливают по всем рядам колонн свободных от вертикальных связей. При использовании подстропильной конструкции, распорки устанавливаются только в крайних рядах.
